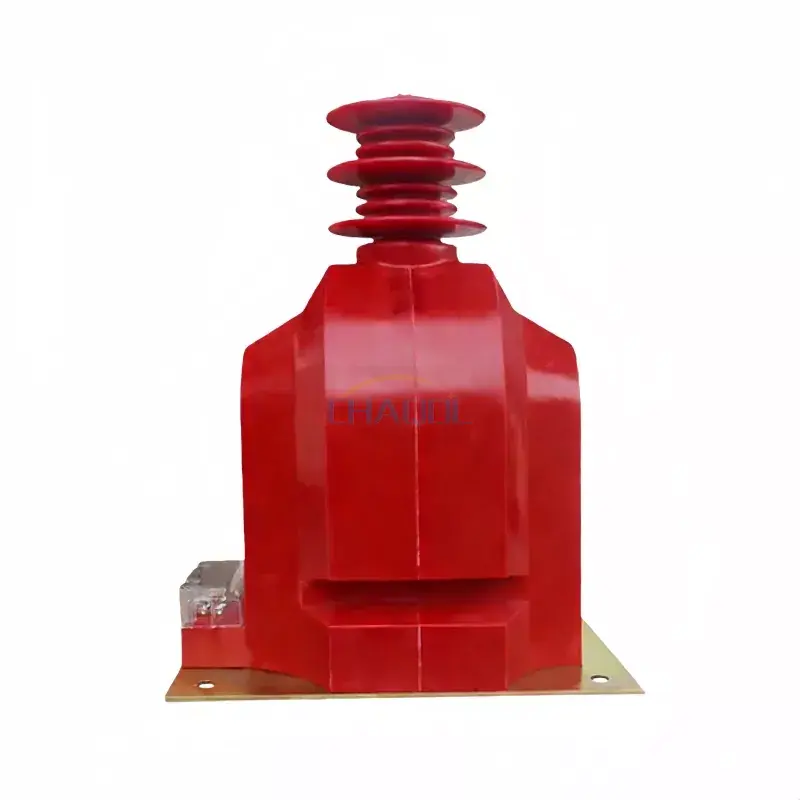

36KV външен сух трансформатор на напрежение

Model:JDZXW-35

Anqiang Power е китайски производител на 36KV външен сух трансформатор на напрежение. Този трансформатор на напрежение за открито е произведен с помощта на устойчива на дъга, UV-устойчива и устойчива на стареене епоксидна смола, специфична за външна употреба, чрез вакуумно леене. Неговата напълно затворена структура от тип стълб е устойчива на замърсяване и влага. Освен това, всеки трансформатор от Anqiang Electric преминава през два фабрични теста, за да се гарантира качеството на продукта, демонстрирайки техния ангажимент към прецизен дизайн на продукта.

Изпратете запитване

Описание на продукта

Anqiang Powerпредставя серията JDZX(F), първокласна36KV външен сух трансформатор на напрежениепредназначени за трифазни AC 50/60Hz захранващи системи. Проектиран с усъвършенствана технология за вакуумно леене на епоксидна смола, този трансформатор на напрежение за открито осигурява прецизно измерване на напрежението, надеждна изолационна производителност и дългосрочна работна стабилност при тежки условия на околната среда. Независимо дали управлявате подстанция, система за събиране на възобновяема енергия (вятърна/слънчева) или промишлена електроразпределителна мрежа, серията JDZX предоставя точни сигнали за напрежение за приложения за измерване, защита и контрол.

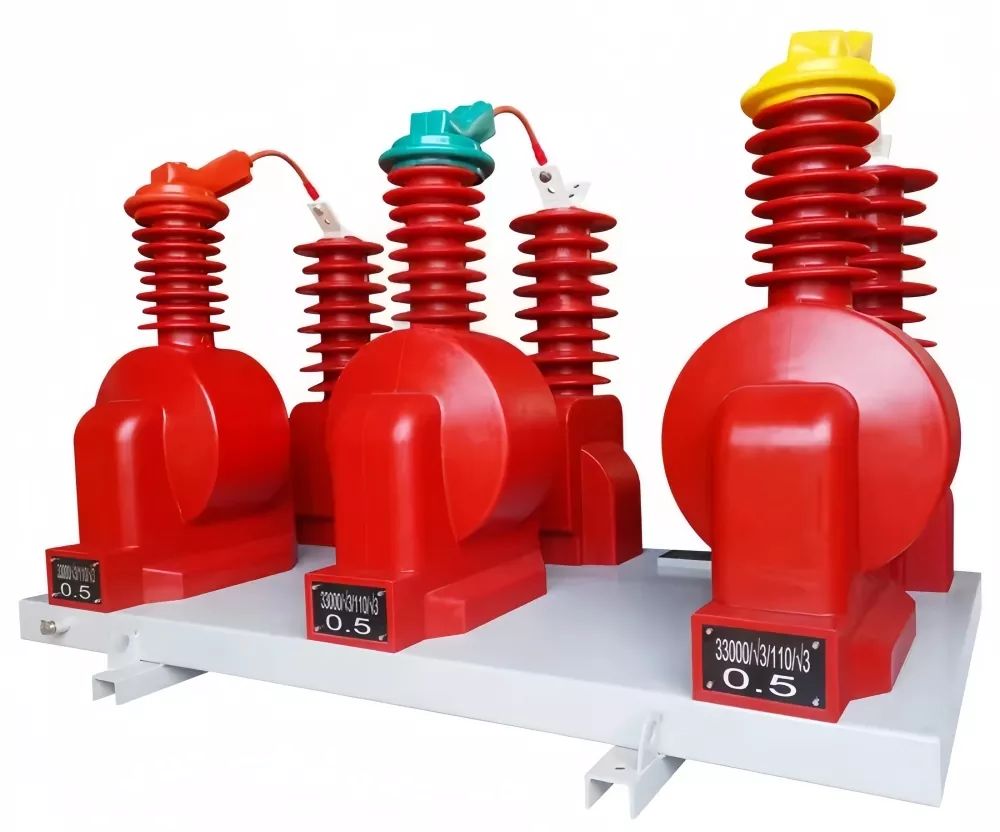

Anqiang Power JDZX series 36KV outdoor dry type voltage transformer epoxy resin casting

JDZX срещу традиционен VT, потопен в масло: Защо да надграждате до сух тип?

JDZX Сух тип VT

Отливка от епоксидна смола

✓ Без нужда от поддръжка– Без риск от изтичане на масло
✓ Устойчив на пожар и експлозия– Безопасен за външни приложения
✓ Антиконденз– Отливката от епоксидна смола издържа на влага
✓ Екологично чист– Без риск от замърсяване с масло

Потопен в масло VT

Конвенционален дизайн на маслото

✓ Изисква периодично тестване на маслото
✓ Изтичане на масло и риск от пожар
✓ По-тежък и по-обемист
✓ Опасения за екологично изхвърляне

📍 Ръководство за кандидатстване и избор: Сценарии от реалния свят

✅ Сценарий 1: Подстанция 35kV/36kV (измерване и защита)
ИзползвайтеТрансформатор на напрежение от серия JDZXна входящи и изходящи хранилки. Осигурява точни сигнали за напрежение за измерване на енергия (0,2/0,5 клас на точност) и защитни релета (3P/6P). Външният сух дизайн издържа на пряка слънчева светлина, дъжд и температурни промени.

✅ Сценарий 2: Система за събиране на вятърна/слънчева енергия
Проектите за възобновяема енергия изискват надеждно наблюдение на напрежението в точката на взаимно свързване. JDZX външен сух тип VT предлага отлични характеристики срещу кондензация, което го прави идеален за външен монтаж в крайбрежни среди или среди с висока влажност.

✅ Сценарий 3: Индустриално разпределение на енергия (минно дело, цимент, стомана)
За промишлени съоръжения с тежки работни условия трансформаторът на напрежение от епоксидна смола осигурява работа без поддръжка, намалявайки времето за престой и оперативните разходи.

📋 Технически параметри

Име на проекта	Стойност на параметъра
	JDZX(F)-36	JDZX(F)-40,5
Номинално напрежение	36/√3 KV	40,5/√3 KV
Най-високо напрежение за оборудване	40,5 KV
Номинална честота	50 / 60 HZ
Номинално вторично напрежение	100/√3 V или 110/√3 V
Намотка за остатъчно напрежение	100/3 V или 110/3 V
Клас на точност	0,2 / 0,5 / 1 / 3P / 6P
Коефициент на номинално напрежение	1.2 непрекъснато, 1.5 за 30s
Номинално ниво на изолация	95/185 KV (LI/AC)
Издържано напрежение на мощността на честотата	95 KV (сухо) / 85 KV (мокро)
Устойчивост на напрежение на мълния	185 KV (пикова)
Плъзгаща пътека	≥ 900 mm (клас на замърсяване II / III)
Клас на защита / степен на защита	IP54
Температурен диапазон на околната среда	-40°C до +55°C
Изолационен материал	Епоксидна смола (вакуумно леене)
Стандартно съответствие	GB/T 20840, IEC 61869

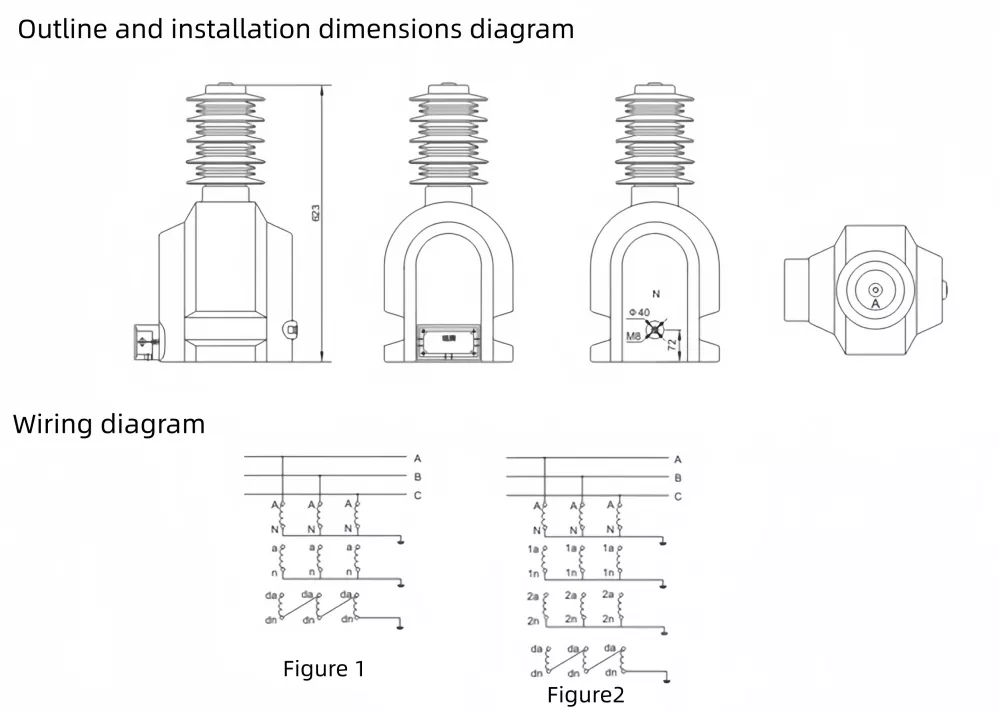

📐 Размери на продукта и монтажен чертеж

36KV outdoor dry type voltage transformer dimensions drawing JDZX series

Механични компоненти на серия JDZX:
1. Корпус от епоксидна смола
2. Първичен терминал (H1/H2)
3. Вторична клемна кутия (IP54)
4. Клема за заземяване
5. Монтажна скоба
6. Удължителни перки на пътя на пълзене
7. Табелка
8. Уши за повдигане

Серията JDZX включва aкомпактен дизайн, устойчив на атмосферни влияниякойто се монтира директно върху външни стълбове или структури на подстанция. TheВторична клемна кутия с рейтинг IP54осигурява защита срещу проникване на прах и вода, осигурявайки надеждна работа на открито. Theвакуумно леене с епоксидна смолапроцесът елиминира празнините и осигурява превъзходни изолационни характеристики.

🏭 Защо Anqiang Power? – Вашият доверен партньор за напреженови трансформатори

Фабрично директно– Без посредник, конкурентни цени и кратко време за изпълнение (15-25 дни).
Типово тестван– GB/T 20840, IEC 61869 съвместим, напълно сертифициран.
Готово персонализиране– Клас на точност, стойности на вторичното напрежение, специални конфигурации на клемни кутии, марка OEM.
Глобални референции– Доставя се в Югоизточна Азия, Близкия изток, Африка, Южна Америка.

📌 Справки за реални проекти:

✅ Филипините– 150+ единици от 36 kV външни сухи VTs, доставени на NGCP за проект за надграждане на измерванията на подстанции (2023–2024 г.).

✅ Пакистан– 80 комплекта напреженови трансформатори от серия JDZX, разположени в колекторни подстанции на слънчеви електроцентрали (50MW проект, регион Bahawalpur).

Често задавани въпроси

Q1: Каква е разликата между сух тип и маслени трансформатори на напрежение?
A: VT от сух тип използват изолация от отливка от епоксидна смола – без поддръжка, огнеустойчива и екологична. Потопените в масло VT изискват периодично тестване на маслото и представляват риск от изтичане/пожар. За външни 36kV приложения все повече се предпочита сухият тип.

В2: Какви класове на точност са налични за серията JDZX?
О: Нашите 36kV външни сухи VTs предлагат клас на точност 0,2 (прецизно измерване), 0,5 (общо измерване), 1 (промишлено), 3P/6P (защита). Можем да персонализираме въз основа на вашите специфични изисквания.

Q3: Какво е разстоянието на пълзене на този трансформатор на напрежение?
A: Стандартният дизайн осигурява ≥900 mm път на пълзене, подходящ за среда на замърсяване от клас II/III. За райони с висока надморска височина или силно замърсяване можем да удължим пътя на пълзене при поискване.

Q4: Този VT подходящ ли е за използване на открито при тежки климатични условия?
A: Да. Серията JDZX включва вторична клемна кутия с рейтинг IP54 и отливка от епоксидна смола, която издържа на пряка слънчева светлина, дъжд, кондензация и температурни промени от -40°C до +55°C.

Q5: Предоставяте ли OEM/ODM услуга за напреженови трансформатори?
О: Абсолютно. Ние предлагаме персонализирани коефициенти на вторично напрежение, конфигурации за класове на точност, специални клемни кутии и маркови табелки. Предварителни производствени проби са налични с време за изпълнение от 7-10 дни.

📩 Нуждаете се от персонализирано решение за трансформатор на напрежение 36kV?

Кажете ни вашия клас на точност, номинално вторично напрежение и среда на инсталиране. Ние ще отговорим в рамките на 24 часа.

Поискайте оферта →
