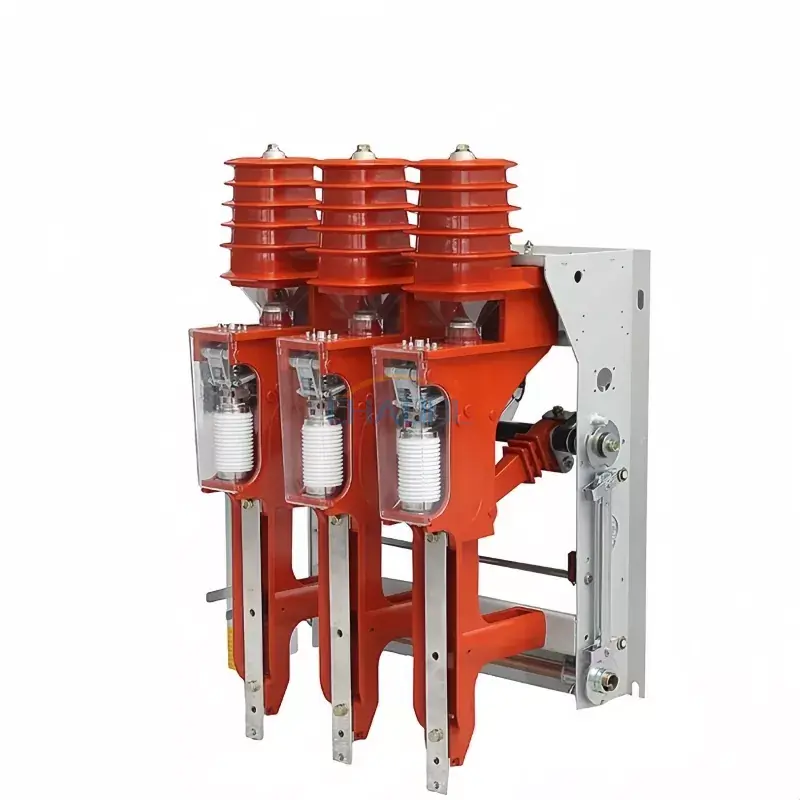

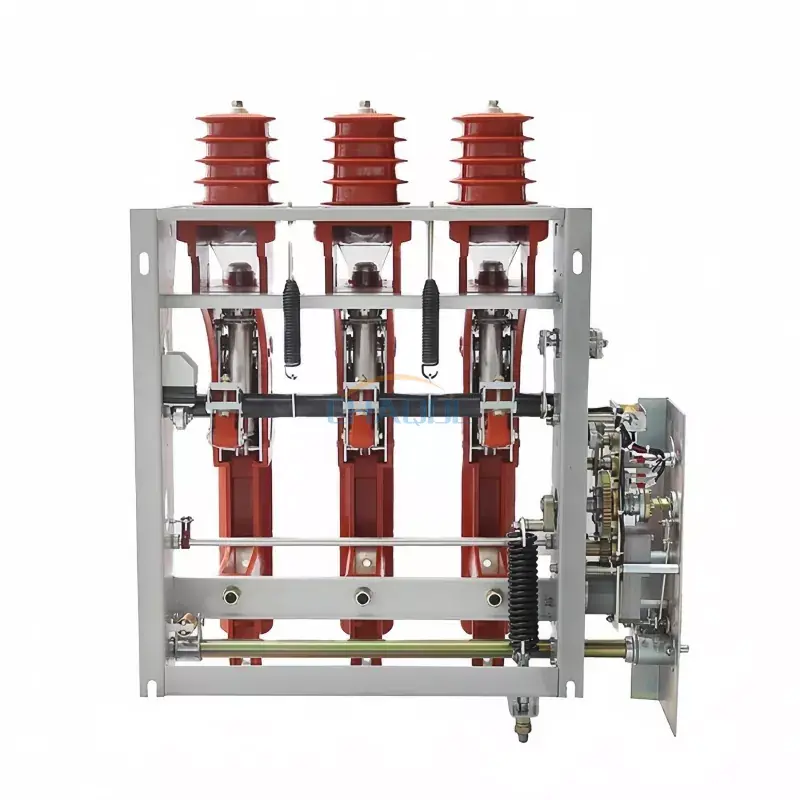

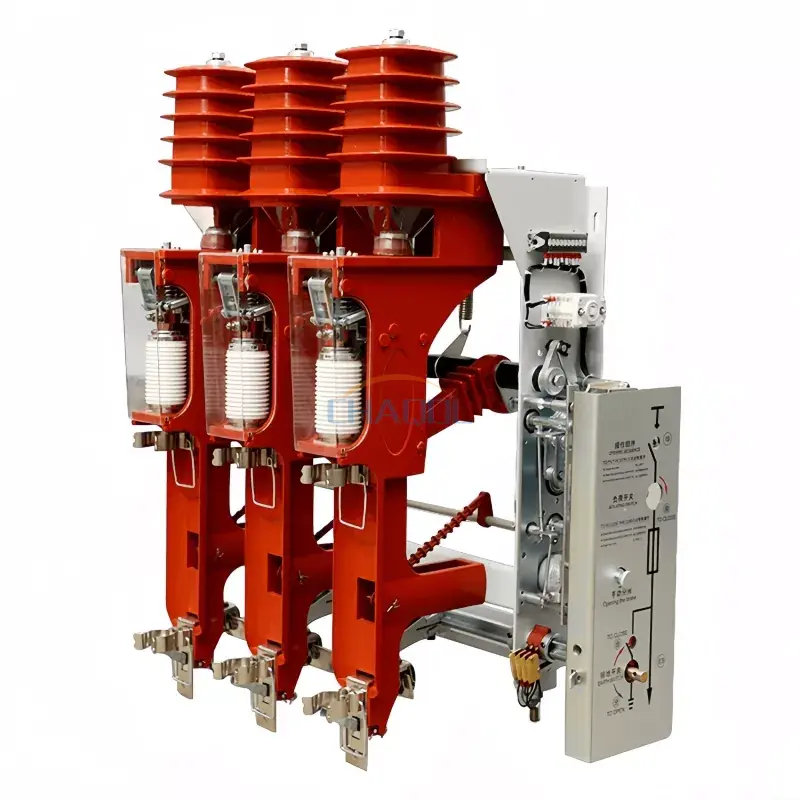

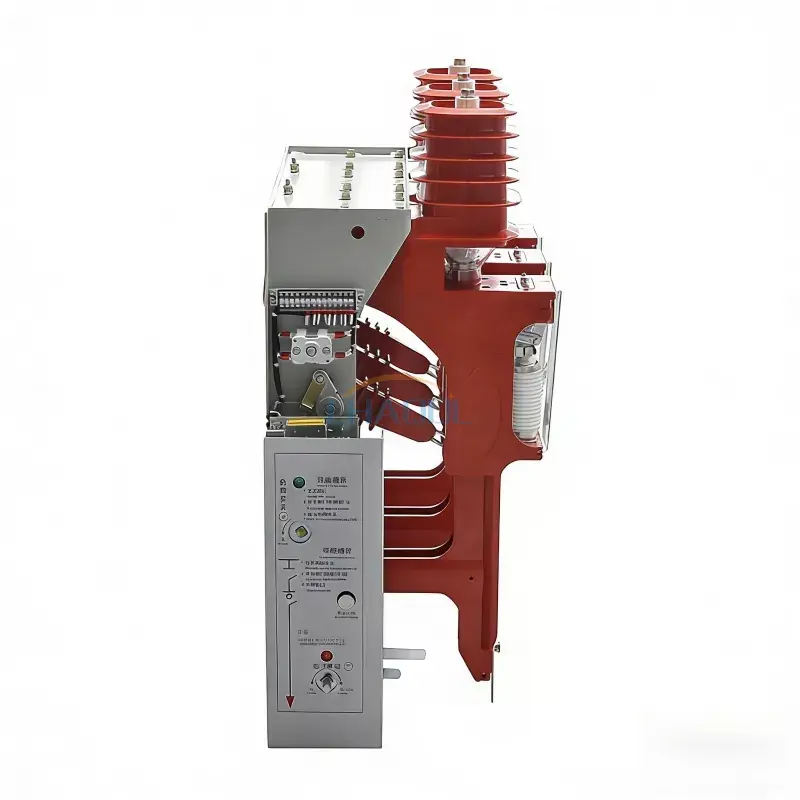

Вътрешен превключвател за високо напрежение

Model:FZN25-12/FZR25-12D

Anqiang Power е китайски производител на превключватели за високо напрежение на закрито. Нашите превключватели за натоварване се отличават с уникален дизайн на трансмисионна структура, при който дъгогасителната камера издържа само на високо напрежение по време на моментите на затваряне и отваряне. Поради това те са компактни и леки, което позволява едновременна работа както на изолиращия контакт, така и на дъгогасителния контакт.

Изпратете запитване

Описание на продукта

Anqiang Powerпредставя серията FZN25 и FZRN25, следващото поколениепревключватели за високо напрежение на закритоза 12kV, 50Hz пръстеновидни главни модули (RMU). Проектиран с aдиректно действащ изолиращ контакт, свързан с вакуумен прекъсвач, тези превключватели доставятсъздаване/разрушаване на натоварване без дъгаи здравзащита от късо съединение(за FZRN25). Независимо дали работите с подстанция, шкаф за събиране на вятърна енергия или промишлено предприятие, нашата серия FZN25/FZRN25 гарантира надежден контрол на натоварването и безопасност.

FZN25 срещу FZRN25: Кой модел отговаря на вашето приложение за трансформатор и RMU?

FZN25-12D/T630-20

Чист превключвател за натоварване

✓ Номинален ток:630А
✓ Прекъсване на късо съединение:Няма (без предпазител)
✓ Най-добро за:Превключване на кабелна верига, главен превключвател на RMU, чести цикли на натоварване
✓ Типична употреба:Превключване до 1250kVA трансформатор без товар

FZRN25-12D/T125-31.5

Комбиниран уред с предпазител

✓ Номинален ток:125A (товар) / 31,5kA (повреда)
✓ Прекъсване на късо съединение:31.5kA (предпазител SDLAJ-12)
✓ Най-добро за:Първична защита на трансформатора, изолация на повреда до 31.5kA
✓ Трансферен ток:2000A (плавна координация на превключвателя за предпазител-товар)

📍 Ръководство за кандидатстване и избор: Сценарии от реалния свят

✅ Сценарий 1: 12kV Ring Main Unit (RMU) като входящ/контурен превключвател
ИзползвайтеFZN25като главен прекъсвач на товара. Той се справя с 630A контурен ток, затваряйки и отваряйки пръстеновидната мрежа. Интегрираният превключвател за заземяване осигурява безопасно заземяване по време на поддръжка.

✅ Сценарий 2: Защита на захранващото устройство на трансформатора (напр. 1000kVA, 1250kVA)
ИзберетеFZRN25. Предпазителят (SDLAJ-12) ще изчисти фаза-фаза и земни съединения до 31,5kA, докато вакуумният превключвател на товара се справя с нормален ток на натоварване до 125A. Перфектен завятърни/слънчеви колекторни шкафовеикомпактни подстанции.

✅ Сценарий 3: Превключване на трансформатор без товар (≤1250kVA)
Както FZN25, така и FZRN25 могат да изключват трансформатори на празен ход благодарение на високото възстановяване на диелектрика на вакуумния прекъсвач. Въпреки това, ако очаквате чести повреди при късо съединение, винаги предпочитайтеFZRN25.

📋 Технически спецификации

Име на проекта	Стойност на параметъра
Име на проекта	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Номинално напрежение	12 KV
Номинална честота	50 HZ
Номинален ток на динамична стабилност	50 КА	—
Номинален ток на прекъсване при активен товар	630 А	125 А
Номинален ток на прекъсване на затворена верига	630 А	125 А
Номинален ток на зареждане и прекъсване на кабела	10 А
Изключване на ненатоварен трансформатор (капацитет)	1250 KVA
Номинален ток на прекъсване на късо съединение	—	31,5 KA
Номинален трансферен ток	—	2000 А
Модел предпазител	—	СДЛАЖ-12
Изходна енергия на удара	—	2-5 J (среден)
Номинален ток на късо съединение	50 КА
Номинален ток на динамична стабилност на заземителния превключвател	50 КА
Заземител 2S, термостабилен ток	20 КА
Номинално напрежение на спомагателната верига	AC/DC220,110
Механичен живот	10 000 пъти

📐 Контурни чертежи и разбивка на компоненти

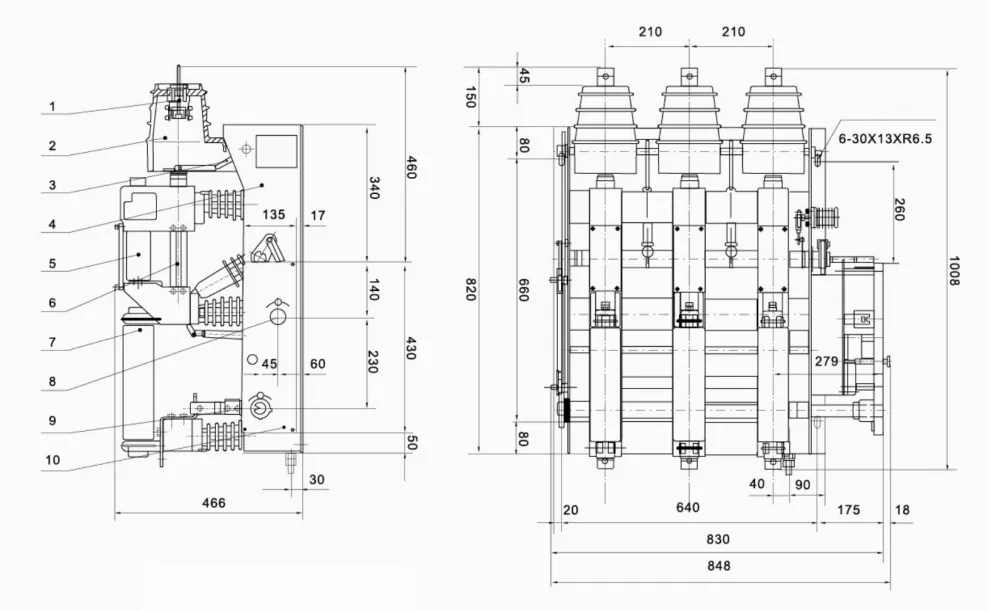

FZRN25-12D– 1. Стационарен контакт, 2. Изолационен капак, 3. Вентил, 4. Рамка, 5. Вакуумен прекъсвач, 6. Проводим цилиндър, 7. Предпазител, 8. Вал за съхранение на енергия, 9. Вал за заземителен превключвател, 10. Контролен панел.

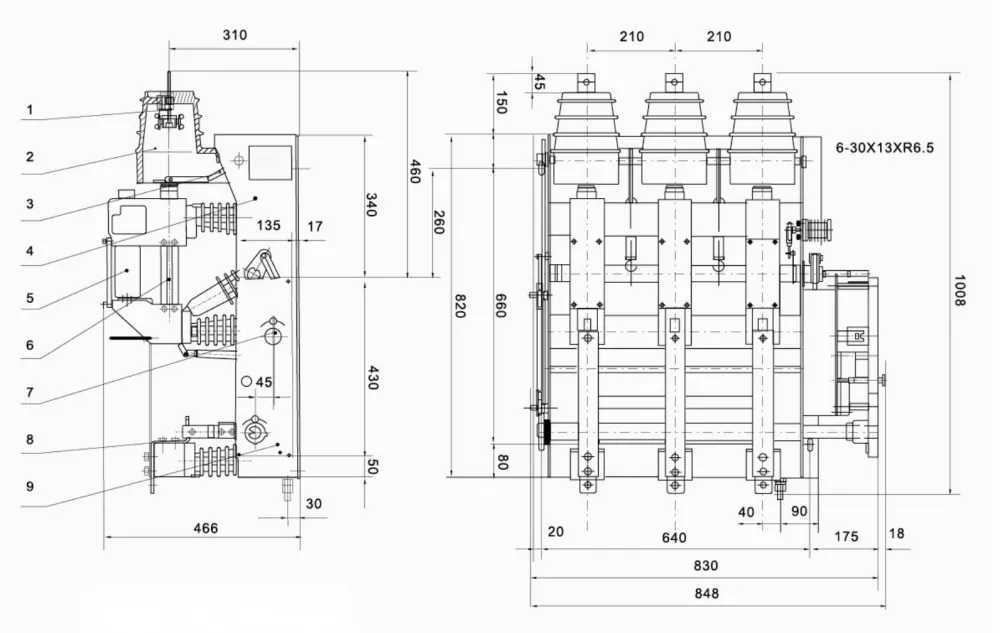

FZN25-12D– същата здрава конструкция, но без държач за предпазител. Изолиращ контакт с директно действие + вакуумен прекъсвач осигурява безопасно превключване на товара.

И двата модела са съвместими сKYN28-12, HXGN-12 и модулни RMU кутии. Допълнителен електромоторен механизъм, наличен за отдалечена интеграция на SCADA. Свържете се с нас за CAD чертежи (DXF/PDF).

🏭 Защо Anqiang Power? – Вашият надежден партньор за 12kV товарни превключватели

Фабрично директно– Без посредник, по-добра цена и време за изпълнение (15-25 дни).
Типово тестван– GB3804, IEC 60265-1, напълно сертифициран.
Готово персонализиране– Електрическо управление, спомагателни превключватели, специални блокировки.
Глобални референции– Доставя се в Югоизточна Азия, Близкия изток, Африка, Южна Америка.

📌 Справки за реални проекти:

✅ Филипините– 200+ единици FZN25-12D/T630-20, доставени на компания за комунални услуги в Metro Manila за надстройки на шкафа на RMU (2024–2025 г.).

✅ Виетнам– 150 комплекта FZRN25-12D/T125-31.5, разположени в колекторни шкафове за слънчеви ферми (провинция Binh Thuan, 50MW проект).

Често задавани въпроси

В1: Каква е разликата между FZN25 и FZRN25?
A: FZN25 е превключвател за чисто натоварване (макс. 630 A, без вътрешен предпазител). FZRN25 е комбинирано устройство с предпазител (превключвател на товара + предпазител), което може да прекъсва токове на късо съединение до 31,5kA. Използвайте FZRN25, когато имате нужда от защита от късо съединение на трансформатора.

В2: Какво означава „номинален трансферен ток“ на FZRN25?
A: Трансферен ток (2000A) е максималният ток, който превключвателят на товара може да прекъсне, когато ударникът на предпазителя е активиран. Над тази стойност само предпазителят прекъсва повредата. FZRN25 на Anqiang Power осигурява надеждна координация.

Q3: Мога ли да инсталирам електрически оператор на FZN25/FZRN25?
О: Да, и двете поддържат електрическа работа с AC/DC 110V или 220V. Перфектен за дистанционно управление и SCADA системи.

В4: Какъв е механичният живот на тези превключватели на натоварване?
A: 10 000 операции при нормални работни условия, благодарение на запечатания вакуумен прекъсвач и здравия пружинен механизъм.

Q5: Предоставяте ли мостри преди групова поръчка?
О: Абсолютно. Предварителни производствени проби са налични с време за изпълнение от 7-10 дни. Поддържаме и фабрични тестове за свидетели.

📩 Имате нужда от персонализирано решение или ценова листа?

Кажете ни вашия номинален ток, тип на работа (ръчно/електрически) и капацитет на трансформатора. Ние ще отговорим в рамките на 24 часа.
