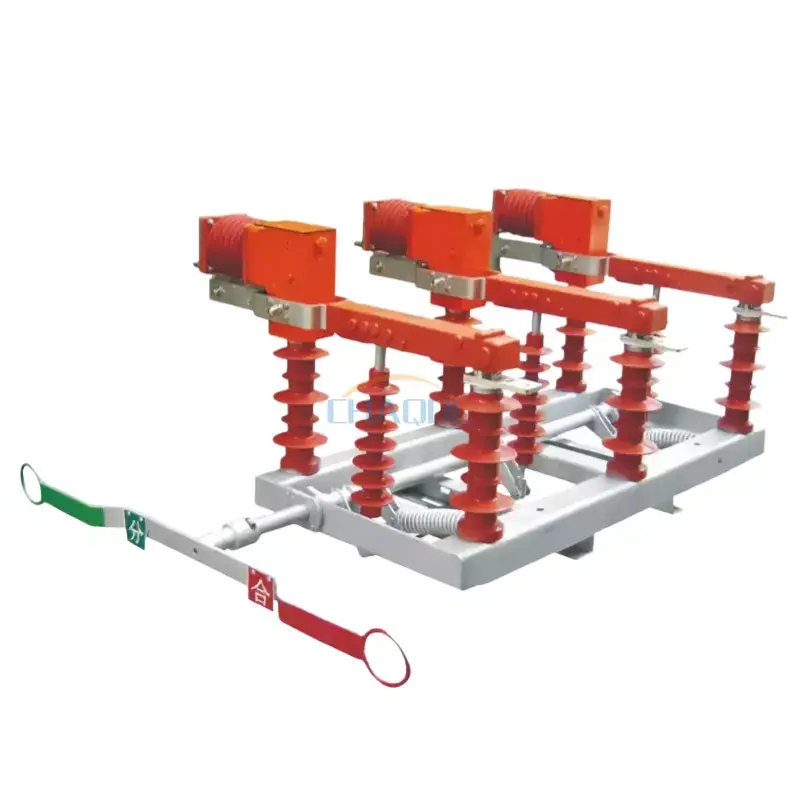

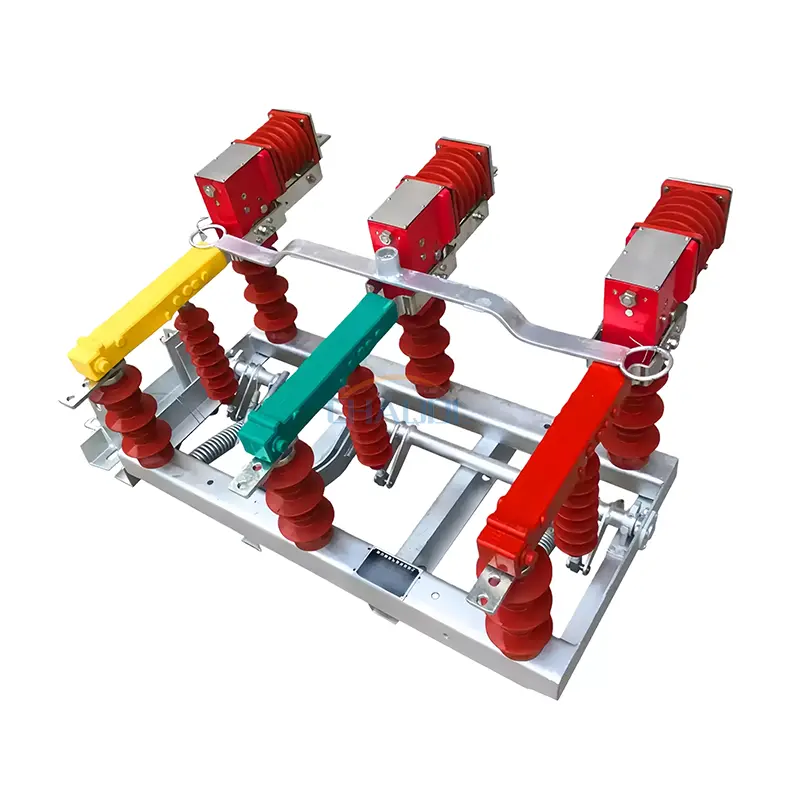

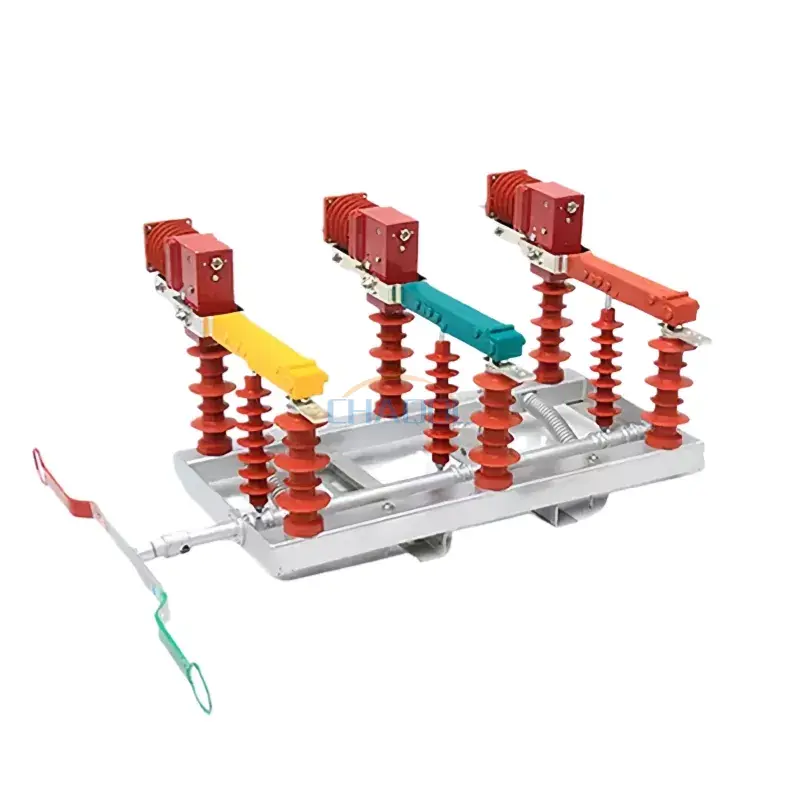

Този превключвател за високо напрежение на открито е проектиран за надеждно превключване и защита в разпределителни мрежи със средно напрежение. Проектиран със структура за гасене на вакуумна дъга, комбинирана с механична изолираща система, той осигурява стабилно прекъсване при условия на натоварване и повреда. Той се прилага широко в електроразпределителни системи за комунални услуги, промишлени предприятия, минни съоръжения и химическа инфраструктура, където безопасността и непрекъснатостта на работата са критични.
Продуктът приема модулно структурно оформление, което опростява монтажа на монтирани на стълб или конфигурации на подстанции. Неговата запечатана изолационна система подобрява адаптивността към околната среда, позволявайки стабилна работа при влажност, прах и температурни колебания. В практическите инженерни приложения външният превключвател за високо напрежение често се използва като ключово превключващо устройство в рингови главни модули и системи за автоматизация на разпределението.
|
Име на проекта |
Стойност на параметъра |
|
|
Номинално напрежение |
12KV |
|
|
Номинална честота |
50Hz |
|
|
Номинален ток |
630А |
|
|
Номинален ток на прекъсване при активен товар |
630А |
|
|
Номинален ток на прекъсване на затворена верига |
630А |
|
|
5% от номиналния ток на прекъсване при активен товар |
31.5A |
|
|
Номинален ток на зареждане и прекъсване на кабела |
10А |
|
|
Номинална мощност на прекъсване на трансформатора без товар |
1600KVA |
|
|
Номинален ток на прекъсване на кондензаторната батерия |
100А |
|
|
1-минутно издържано напрежение на мощността |
42/48KV |
|
|
Устойчивост на напрежение на мълния |
75/85KV |
|
|
Номинален краткотраен издържан ток (термична стабилност) |
20KA |
|
|
Номинална продължителност на късо съединение |
4S |
|
|
Номинален пиков ток на устойчивост (динамична стабилност) |
50КА |
|
|
Номинален ток на късо съединение |
50КА |
|
|
Механичен живот |
10 000 次 |
|
|
Допустима дебелина на износване на контактите за гасене на вакуумна дъга |
1 мм |
|
|
Ръчен работен момент |
≤200N.m |
|
|
Монтаж и настройка на вакуумен прекъсвач |
Контактна празнина |
5±1 мм |
|
Средна скорост на превключване |
1.1±0.2m/s |
|
|
Трифазното изключване не е едновременно |
<5ms |
|
|
Трифазното превключване не е синхронизирано |
<2ms |
|
|
Разстояние до земята |
>200 мм |
|
|
Съпротивление на основната верига |
≤150μΩ |
|
В системите за автоматизация на разпределението външният превключвател за високо напрежение обикновено се инсталира на монтирани на стълбове линии или компактни подстанции, за да позволи секционно превключване и изолиране на повреда. Той поддържа ръчна и моторно задвижвана работа, което го прави подходящ както за традиционни мрежи, така и за надстройки на интелигентни мрежи.
От гледна точка на поддръжката, той е проектиран със запечатана структура и устойчиви на износване контакти, намалявайки необходимостта от често обслужване и подобрявайки ефективността на разходите за жизнения цикъл при дългосрочна експлоатация.
В1: Къде често се използва външният превключвател за високо напрежение?
О: Той се използва широко в разпределителни системи 10kV–12kV, включително промишлени заводи, минни обекти, подстанции и надстройки на селската електропреносна мрежа за превключване на товара и изолиране на повреди.
Q2: Може ли да поддържа отдалечена работа?
О: Да, може да бъде оборудван с електрически задвижващ механизъм и модул за дистанционно управление за интегриране в автоматизирани разпределителни мрежи.
Q3: Каква поддръжка е необходима за това оборудване?
A: Благодарение на запечатаната и вакуумна дъгогасителна конструкция, рутинната поддръжка е минимална, главно периодична проверка на терминалите и състоянието на работния механизъм.
