Резюме на статията:Надеждната защита при средно напрежение изисква повече от просто прекъсване на повреда. Комуналните предприятия и индустриалните оператори също се нуждаят от бързо превключване, стабилна механична производителност, ниски изисквания за поддръжка и съвместимост с все по-интелигентни разпределителни мрежи. АнВъншен прекъсвач с постоянен магнитсъчетава технология за прекъсване на вакуума с оперативен механизъм с постоянен магнит, за да отговори на тези изисквания. Тази статия обяснява как работи технологията, къде може да се приложи, какви технически фактори трябва да се оценят преди закупуване и как може да помогне за намаляване на оперативните предизвикателства в съвременните системи за разпределение на енергия.
Разпределителните мрежи средно напрежение работят при трудни условия. Повреда на захранващо устройство, трансформаторна връзка, промишлена шина, железопътна енергийна система или инсталация за възобновяема енергия може да прекъсне захранването с електричество и потенциално да повреди ценно оборудване. Следователно прекъсвачът е критична част от защитната верига.
Съвременните оператори обаче са изправени пред няколко предизвикателства едновременно. Оборудването може да се инсталира на открито, където е изложено на влага, прах, ултравиолетова радиация, температурни промени и други натоварвания от околната среда. В същото време разпределителните мрежи стават все по-автоматизирани, създавайки търсене на оборудване, което може да реагира последователно на електрически команди и да комуникира с интелигентни системи за защита и контрол.
Традиционните механично задвижвани къртачи могат да работят ефективно, но техните работни механизми съдържат множество движещи се части. Механичното износване, изискванията за регулиране и непостоянната работа при дълги периоди на обслужване могат да станат проблем, особено при инсталации, изискващи често превключване.

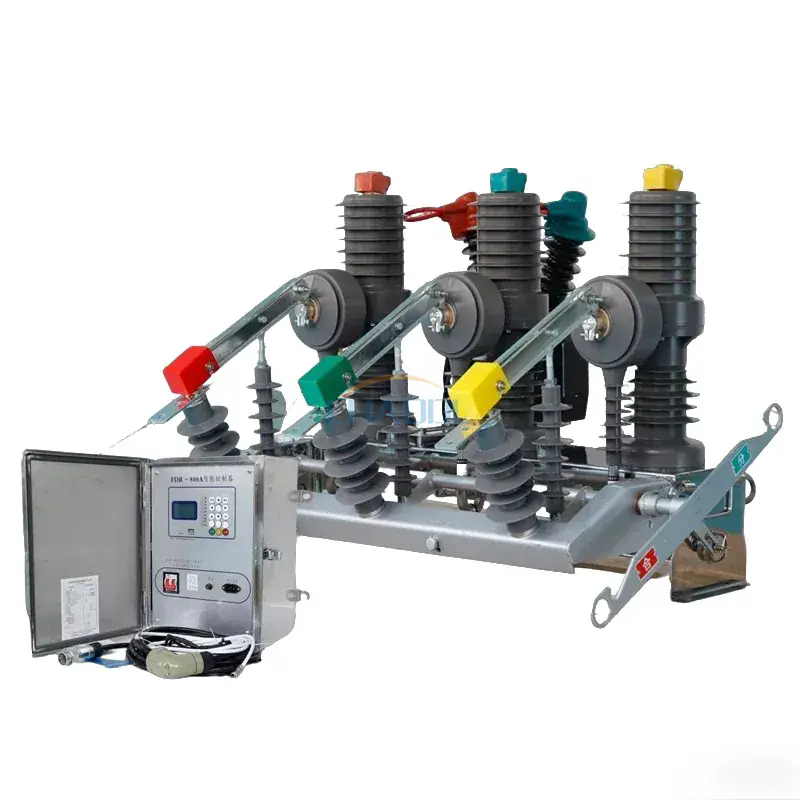

Външен прекъсвач с постоянен магнит се справя с тези предизвикателства чрез комбиниране на вакуумен прекъсвач със задвижващ механизъм с постоянен магнит. Резултатът е компактно комутационно решение за средно напрежение, проектирано за надеждна работа, намалена механична сложност и интегриране в модерни разпределителни системи.
Принципът на работа се основава на две основни технологии:прекъсване на вакуумаизадействане с постоянен магнит.
По време на нормална работа, прекъсвачът позволява на тока да тече през неговия проводящ път. Когато защитната система идентифицира ненормално състояние, работният механизъм получава команда за отваряне на контактите. Задвижващият механизъм с постоянен магнит задвижва механизма, разделяйки контактите вътре във вакуумния прекъсвач.
Когато контактите се разделят, за кратко може да се образува електрическа дъга. Тъй като контактите са разположени вътре във вакуумен прекъсвач, дъгата бързо изгасва, когато токът преминава през естествената си точка на прекъсване. След това веригата е електрически изолирана от повредата.
За операции на затваряне, задвижващият механизъм премества контактите обратно в желаната им позиция. Контролираното движение помага да се осигури повтаряща се производителност на превключване.
Тази оперативна последователност може да се обобщи, както следва:
Комбинацията от тези технологии е особено полезна, когато операторите се нуждаят от бързо превключване и надеждна механична работа, без да разчитат на сложна пружинна операционна структура.
Работният механизъм има пряко влияние върху надеждността на прекъсвача. Механизмът с постоянен магнит използва електромагнитна сила, за да контролира движението на превключващия механизъм и да поддържа работното му положение.
В сравнение с механизми, съдържащи по-голям брой механични предавателни елементи, задвижващият механизъм с постоянен магнит може да има по-малко движещи се компоненти. Това намалява потенциалните точки на механично износване и спомага за поддържането на постоянно отваряне и затваряне.
| Разглеждане | Механизъм с постоянен магнит | Традиционен механичен механизъм |
|---|---|---|
| Механична сложност | Сравнително проста операционна структура | Може да съдържа повече части за механична трансмисия |
| Подвижни компоненти | Намален брой механични движещи се части | Като цяло повече механични компоненти |
| Търсене на поддръжка | Проектиран за работа с ниска поддръжка | Може да изисква периодична проверка и настройка |
| Консистенция на превключване | Стабилно електромагнитно задействане | Може да зависи в по-голяма степен от механичното състояние |
| Често превключване | Много подходящ за приложения, изискващи многократна работа | Изборът зависи от конструкцията на механизма и работния цикъл |
Практическото предимство не е просто намаляване на броя на компонентите. Работният механизъм също е важен фактор, когато прекъсвачи са инсталирани на места, където достъпът за поддръжка е труден или където непланираният престой може да има значителни оперативни разходи.
Правилно проектираният външен прекъсвач с постоянен магнит съдържа няколко координирани електрически, механични и изолационни компоненти. Всеки компонент допринася за безопасно превключване и надеждна работа.
Тъй като тези компоненти работят заедно, изборът никога не трябва да се основава само на номиналното напрежение. Трябва да се вземат предвид пълното електрическо задължение, инсталационна среда, изисквания за контрол и стратегия за защита на системата.
Едно от най-важните предимства е опростената механична операционна система. С по-малко точки на механично износване, рутинната механична настройка може да бъде намалена. Това може да бъде особено ценно за външни подстанции, дистанционни разпределителни мрежи и индустриални съоръжения, където достъпът за поддръжка е неудобен.
Задействането с постоянен магнит осигурява контролирано електромагнитно движение. Постоянното поведение при отваряне и затваряне е важно, когато прекъсвачът се управлява многократно от системи за защита, автоматизация или дистанционно управление.
Вакуумният прекъсвач осигурява ефективно прекъсване на дъгата, без да е необходимо камерата за прекъсване на веригата да използва конвенционални изолационни газове или течни среди за гасене на дъгата. Това прави вакуумната технология подходяща за много приложения за разпределение на средно напрежение.
Задвижващият механизъм е проектиран да работи ефективно, което може да помогне за намаляване на енергията, необходима за превключване. Точната консумация на енергия зависи от конкретната конфигурация и система за управление, така че спецификациите на проекта винаги трябва да се проверяват преди окончателния избор.
Оборудването за разпространение на открито трябва да се справи с излагането на околната среда. Подходящо проектираната външна защитна кутия помага за защита на вътрешните компоненти от влага, прах, ултравиолетово излагане и променящи се метеорологични условия.
За приложения, включващи многократно превключване, механичната издръжливост е важен критерий за покупка. Спецификацията на продукта на Anqiang показва механичен живот до 10 000 операции за неговата приложима конфигурация на прекъсвача с постоянен магнит на открито.
Съвременните електрически мрежи все повече разчитат на дистанционно управление, наблюдение и автоматизирано управление на повреди. Подходящо конфигуриран прекъсвач с постоянен магнит може да поддържа интеграция със SCADA и системи за автоматизация на разпределението, което позволява на операторите да изграждат по-отзивчиви електрически мрежи.
Изборът на прекъсвач въз основа само на неговото име или клас на напрежение може да доведе до неподходяща конфигурация. Купувачите трябва да сравнят спецификациите на прекъсвача с действителните електрически характеристики на инсталацията.
| Параметър | Примерна спецификация | Защо има значение |
|---|---|---|
| Номинално напрежение | 12 kV / 24 kV | Трябва да съответства на номиналния клас на напрежение на разпределителната система. |
| Номинална честота | 50 Hz | Трябва да съответства на честотата на захранващата система. |
| Номинален ток | 630 A / 1250 A | Определя способността за постоянен ток. |
| Ток на прекъсване на късо съединение | 20 kA / 25 kA | Показва способността на прекъсвача за прекъсване на тока на повреда. |
| Пиков издържан ток | 50 kA / 63 kA | Важно за оценка на краткотраен електромагнитен стрес. |
| Устойчивост на напрежение на мълния | 125 kV / 145 kV | Важно за координацията на изолацията и преходната защита. |
| Механичен живот | До 10 000 операции | Полезно, когато се очаква често превключване. |
Информацията за продукта, предоставена от Anqiang, изброява конфигурации на номинално напрежение от 12 kV и 24 kV, номинални токове от 630 A и 1250 A и капацитет на прекъсване при късо съединение от 20 kA и 25 kA за съответните модели.
Действителният избор винаги трябва да се основава на цялостния дизайн на системата, приложимите стандарти, координацията на защитата и специфичните за проекта изисквания, вместо да се приема, че всяка конфигурация има идентични рейтинги.
Комбинацията от външна конструкция, прекъсване на вакуума и работа с постоянен магнит прави това оборудване подходящо за широк спектър от приложения със средно напрежение.
Anqiang идентифицира подстанции, разпределителни мрежи, железопътна електрификация, минно дело, промишлени енергийни системи и инсталации за възобновяема енергия сред областите на приложение за своя външен прекъсвач с постоянен магнит.
Правилният прекъсвач трябва да бъде избран, като се започне от електрическата система, а не от продуктовия каталог. Практическият процес на подбор може да предотврати както недостатъчно спецификиране, така и ненужно наддаване.
Този подход е по-надежден от избора на прекъсвач само по номинален ток или покупна цена. По-ниската първоначална цена може да стане скъпа, ако оборудването е трудно за поддръжка, несъвместимо със системата за управление или неправилно съобразено с нивото на повреда.
Въпреки че прекъсвачите с постоянен магнит са проектирани да намалят механичната поддръжка, ниската поддръжка не означава нулева проверка. Дисциплинираната работна програма остава важна за оборудването със средно напрежение.
За външното оборудване инспекцията на околната среда е особено важна. Влагата, замърсяването, корозията и механичните повреди могат постепенно да повлияят на изолацията и експлоатационната надеждност, дори когато самият прекъсвач има здрав дизайн.
Следователно програмата за превантивна поддръжка трябва да се съсредоточи върху цялостната инсталация, вместо да третира прекъсвача като изолиран компонент.
Външният прекъсвач с постоянен магнит е прекъсвач за средно напрежение, който съчетава вакуумен прекъсвач с механизъм за действие с постоянен магнит. Той е проектиран за надеждно превключване и прекъсване на повреда във външни разпределителни и индустриални енергийни системи.
Конфигурацията зависи от производителя и изискванията на проекта. Продуктовата фамилия ZW32-12G и ZW32-24G на Anqiang е проектирана за приложения със средно напрежение 12 kV и 24 kV.
Механизмът може да намали механичната сложност, да осигури последователно движение на превключване, да намали механичното износване и да поддържа работа с ниска поддръжка. Тези характеристики са особено ценни за оборудване, подложено на често превключване.
да Подходящо конфигуриран модул може да бъде интегриран с автоматизация на разпределението, SCADA, дистанционно наблюдение и интелигентни системи за защита. Точната конфигурация за комуникация и управление трябва да бъде потвърдена за всеки проект.
да Външните прекъсвачи с постоянен магнит могат да се използват в секции със средно напрежение на разпределителни системи за слънчева и вятърна енергия, където техните характеристики за напрежение, ток, прекъсване на повреда, изолация и управление съответстват на изискванията за инсталиране.
Механичната издръжливост зависи от конкретния модел и условията на работа. Приложимата спецификация на Anqiang изброява механичен живот до 10 000 операции.
За точна техническа препоръка, осигурете напрежението на системата, номиналния ток, нивото на късо съединение, честотата, инсталационната среда, режима на превключване, управляващото напрежение, изискванията за автоматизация, разположението на монтажа и всички приложими проектни стандарти. Предоставянето на тази информация навреме може да намали промените в спецификацията по-късно.
Външният прекъсвач с постоянен магнит е повече от конвенционално превключващо устройство с различен задвижващ механизъм. Чрез комбиниране на вакуумно прекъсване с работа с постоянен магнит, той отговаря на няколко практически изисквания на съвременните мрежи със средно напрежение: надеждно превключване, намалена механична сложност, по-ниски изисквания за поддръжка, адаптивност на открито и съвместимост с все по-автоматизирани системи за разпределение на електроенергия.
Най-важният момент за купувачите е да съобразят прекъсвача с действителното електрическо натоварване. Номиналното напрежение, непрекъснатият ток, способността за прекъсване на късо съединение, нивото на изолация, честотата на превключване, условията на околната среда, архитектурата на управлението и изискванията за инсталиране трябва да бъдат оценени преди да се вземе окончателно решение.
Anqiang предоставя решения за външни прекъсвачи с постоянен магнит за приложения със средно напрежение, с конфигурации, проектирани около 12 kV и 24 kV системи и приложения, вариращи от разпределителни мрежи и подстанции до промишлени, железопътни, минни и проекти за възобновяема енергия.
Търсите надежден външен прекъсвач с постоянен магнит за вашия проект със средно напрежение?Споделете вашето системно напрежение, номинален ток, ниво на повреда, инсталационна среда и изисквания за управление сAnqiangза обсъждане на подходяща конфигурация.Свържете се с насза продуктова информация, техническа поддръжка и решение, съответстващо на вашето приложение.
Важно:Изборът и монтажът на прекъсвач трябва да се извършват от квалифицирани специалисти по електротехника и в съответствие с приложимите местни стандарти, изискванията за защита на системата и техническата документация на производителя.
-
