40.5KV външен прекъсвач

Model:GW5-40.5

Независимо разработеният от Anqiang Power 40,5KV външен изключващ превключвател е двуколонен, хоризонтален прекъсвач, централно отварящ се тип и може да бъде оборудван със заземителни превключватели от едната или от двете страни. Това е външно устройство за високо напрежение, подходящо за приложения с AC 50Hz, с номинални нива на напрежение от 40,5KV, 72,5KV и 126KV. Можем да го персонализираме според чертежи или изисквания на клиента.

Изпратете запитване

Описание на продукта

Серията GW540.5KV външен прекъсваче предназначен за преносни и разпределителни мрежи със средно и високо напрежение, работещи при AC 50Hz условия. Той се използва широко в подстанции и електроцентрали за безопасно изолиране на вериги под напрежение без ток на натоварване. Конструкцията използва двуколонен хоризонтален V-образен механизъм за отваряне, осигуряващ стабилен електрически просвет и силна механична надеждност в тежки външни среди.

В сравнение с традиционните изолиращи превключватели, това40.5KV външен прекъсвачосигурява подобрена устойчивост на вятър, подобрена ефективност срещу замърсяване и по-стабилна контактна система, което го прави подходящ за дългосрочна работа в крайбрежни, пустинни и региони с висока влажност.

Ключови характеристики на дизайна

Двуколонна V-образна хоризонтална структура на отваряне за подобрена стабилност
Модулен дизайн на стълбове с високоякостни порцеланови или композитни изолатори
Поддържа ръчни и моторизирани режими на работа
Допълнителни конфигурации за заземяване: незаземени, еднозаземени, двойно заземени
Механична система за блокиране между главния нож и заземяващия нож за безопасност
Подобрена устойчивост на корозия за дългосрочно обслужване на открито

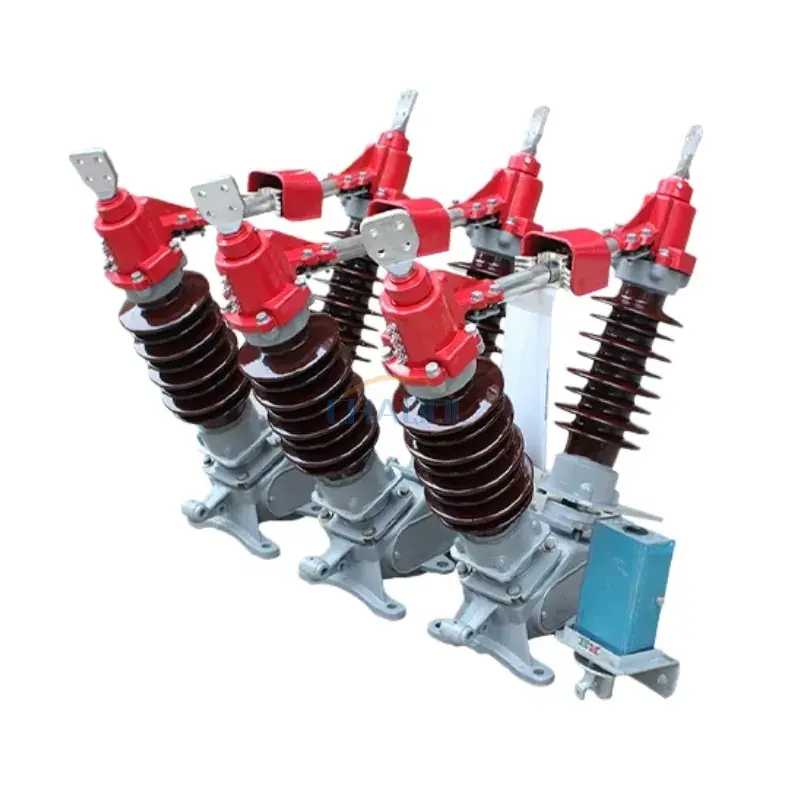

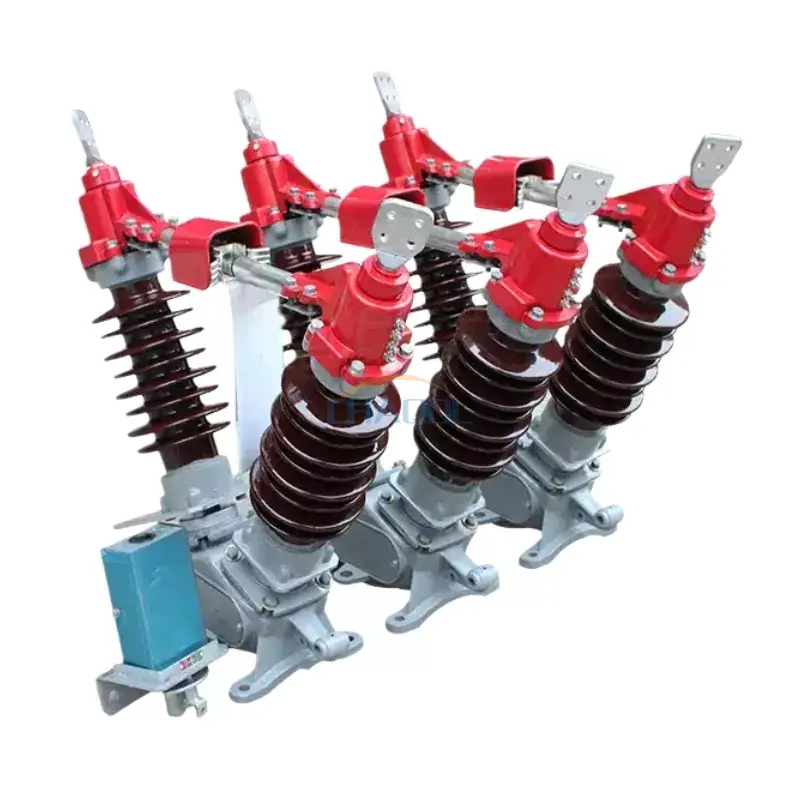

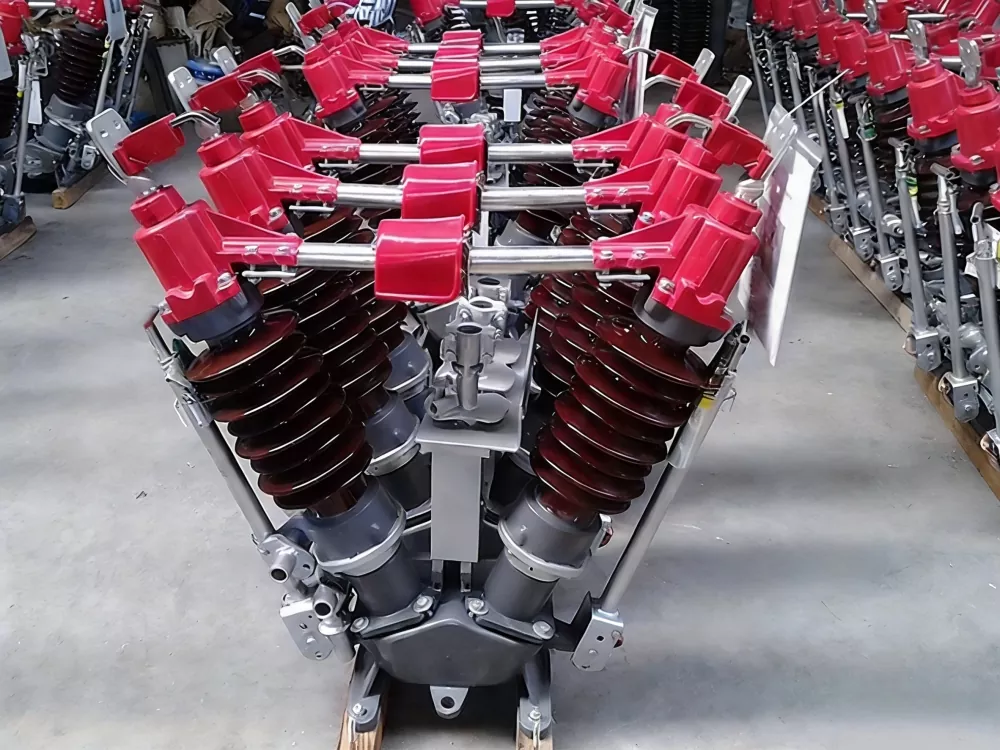

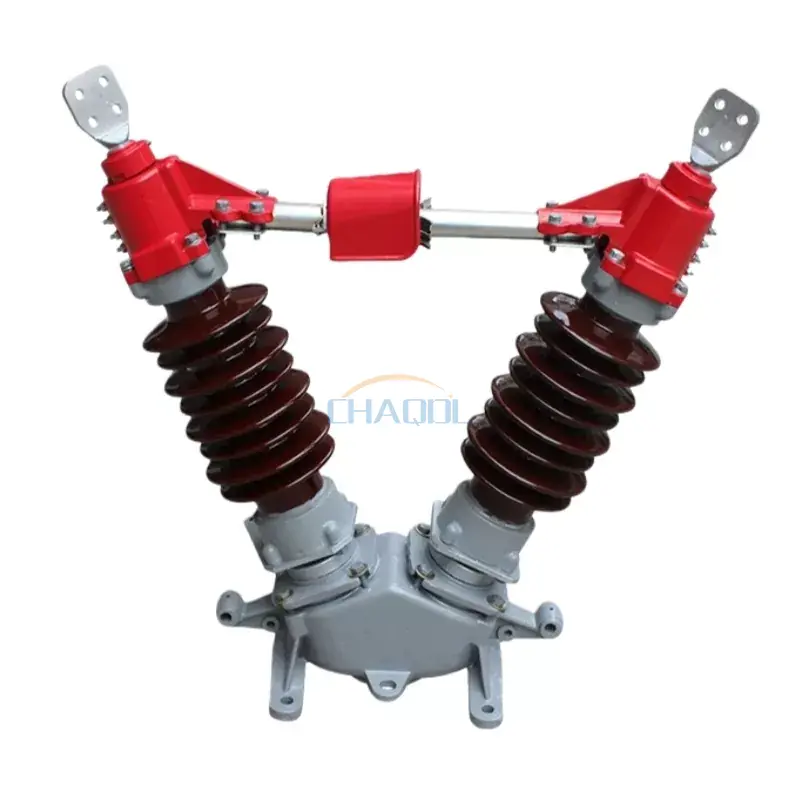

Действителни снимки на продукта

40.5KV Outdoor Disconnecting Switch

Технически параметри

Име на проекта			Стойност на параметъра
Номинално напрежение			40,5KV	72,5KV			126KV
Номинално ниво на изолация	1-минутно издържано напрежение на мощността		95/115 KV	140/160 KV			230/245KV
	Устойчивост на напрежение на мълния		185/215 KV	325/375 KV			550/630 KV
Номинална честота			50 Hz
Номинален ток			630/1250А	1600А			2000А
Номинална продължителност на късо съединение			4/2 сек
Номинално механично натоварване на терминала	Хоризонтално надлъжно натоварване		750N	1000N
	Хоризонтално странично натоварване		500N	750N
	Вертикална сила		750N	1000N
Пълзящо разстояние			1013/1256мм	1813/2248 мм
Механичен живот			2000 пъти
Механизъм с ръчно управление			CS17，CS17G
Работен механизъм с моторно задвижване		Модел	CJ5/CJ6
		Напрежение на двигателя	AC220/380，DC220
		Напрежение на управляващата верига	AC220，DC220
		Време на отваряне (на прекъсвача)	6±1s
Тегло на продукта		Не е заземен	360 кг		500 кг	800 кг
		Единично заземяване	390 кг		560 кг	900 кг
		Двойно заземяване	430 кг		620 кг	1000 кг

Диаграма на размерите на продукта

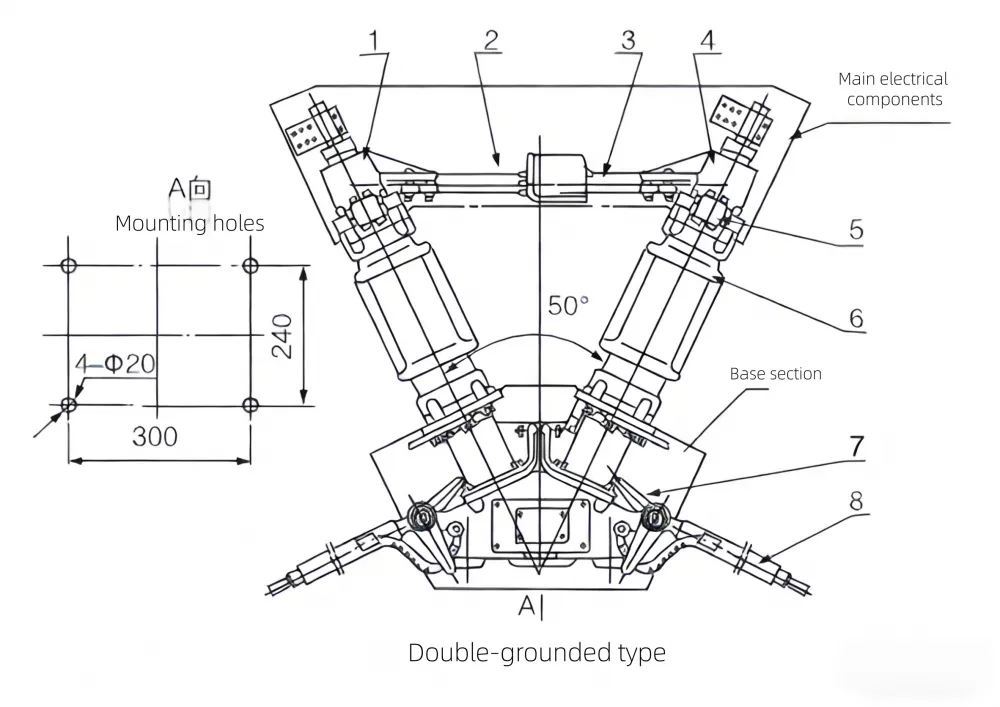

Диаграма на размерите на външния превключвател GW5-40.5KV

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. Клемен блок
2. Основен контакт
3. Основен контактен пръст
4. Клемен блок
5. Заземяващ контактен пръст
6. Пост изолатор
7. Ограничителна плоча
8. Заземителен превключвател

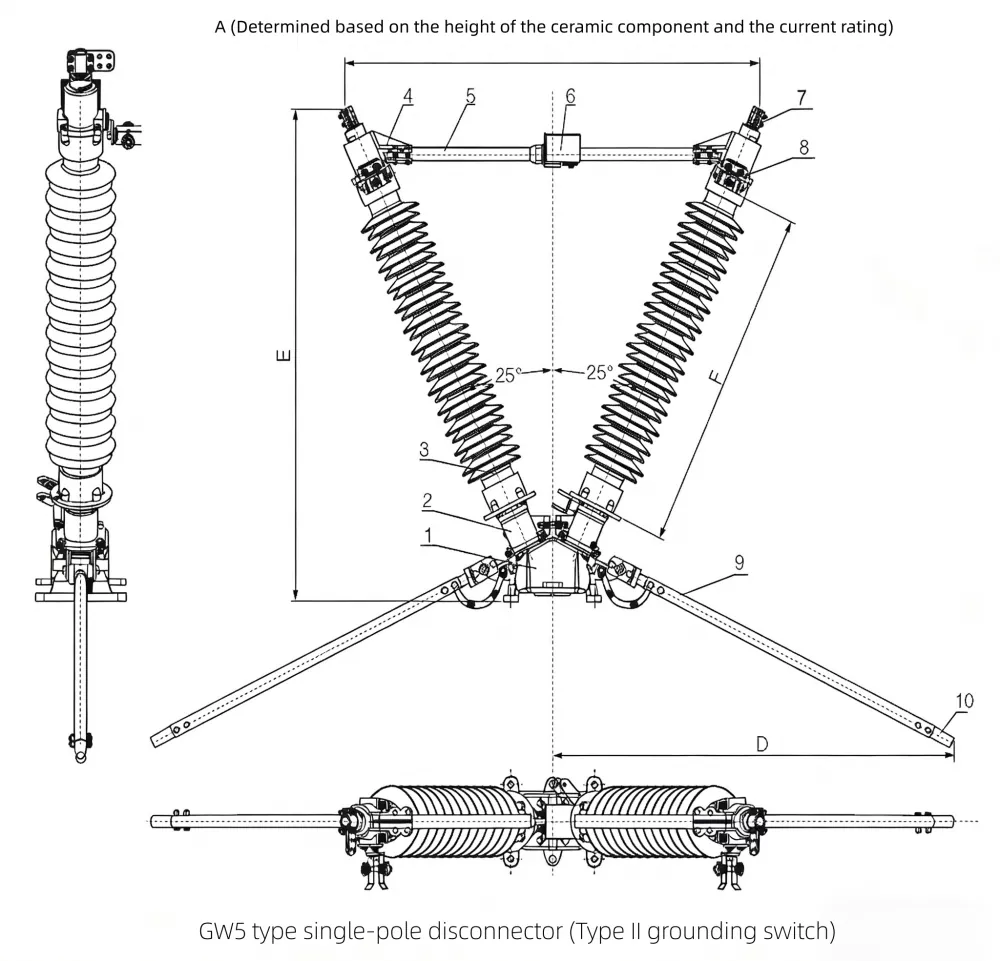

GW5-126 Диаграма на размерите на външния прекъсвач

Outdoor High Voltage Disconnect Switch Diagram

1. Основа
2. Поддръжка
3. Изолационен стълб
4. Клемен блок
5. Проводим прът с кръгъл вал
6. Проводим прът с квадратен вал
7. Клемна скоба
8. Заземителен превключвател стационарен контакт
9. Алуминиева тръба на заземителя
10. Контакт на превключвателя за заземяване

Сравнение с подобни продукти

Елемент за оценка	Нашият външен прекъсвач GW5 40,5KV	Конвенционален конкурентен модел
Структурна стабилност	Двуколонен V-тип подсилен дизайн с по-висока устойчивост на вятър	Едноколонна структура, по-ниска механична стабилност
Изпълнение на контакта	Посребрени контактни пръсти, оптимизирано разпределение на натиска	Стандартни медни контакти, по-бързо износване
Издръжливост на открито	Антикорозионно покритие + подсилена изолационна система	Основно покритие, ограничено крайбрежно изпълнение
Гъвкавост на работа	Поддържа ръчна + моторизирана работа с блокираща защита	Предимно само ръчна работа
Разходи за поддръжка	Нисък поради дълъг механичен живот (2000 цикъла)	По-висока честота на поддръжка

Сценарии за приложение

The40.5KV външен прекъсвачнамира широко приложение в:

Подстанции и ОРУ високо напрежение
Системи за изолиране на електропроводи
Промишлени електроразпределителни мрежи
Точки за свързване към мрежата за възобновяема енергия (вятърни и слънчеви ферми)
Проекти за надграждане на градската и селската мрежа

Със своята здрава механична конструкция и стабилна електрическа производителност, този разединител е надежден избор за оператори, изискващи дългосрочна безопасност и оперативна ефективност във външна среда.
