Външен прекъсвач за високо напрежение

TheВъншен прекъсвач за високо напрежениее проектиран за надеждно изолиране на вериги в системи за променлив ток на открито, вариращи от 40,5 kV до 220 kV. Той се прилага широко в подстанции, преносни линии и комутационни станции на мрежата, където се изисква видима изолация и механична безопасност при условия на високо напрежение.

Тази серия GW4 е проектирана със здрава структура на открито, осигуряваща стабилна работа при тежки метеорологични условия като силен дъжд, лед, натоварване от вятър и замърсена среда. Той поддържа както ръчни, така и моторизирани режими на работа, осигурявайки гъвкавост за различни нива на автоматизация на мрежата.

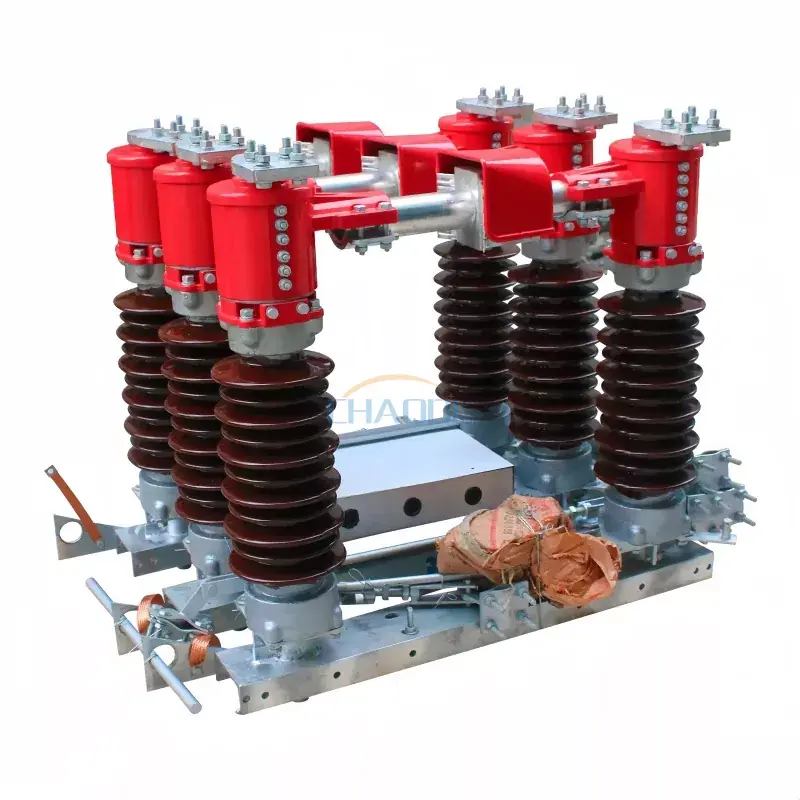

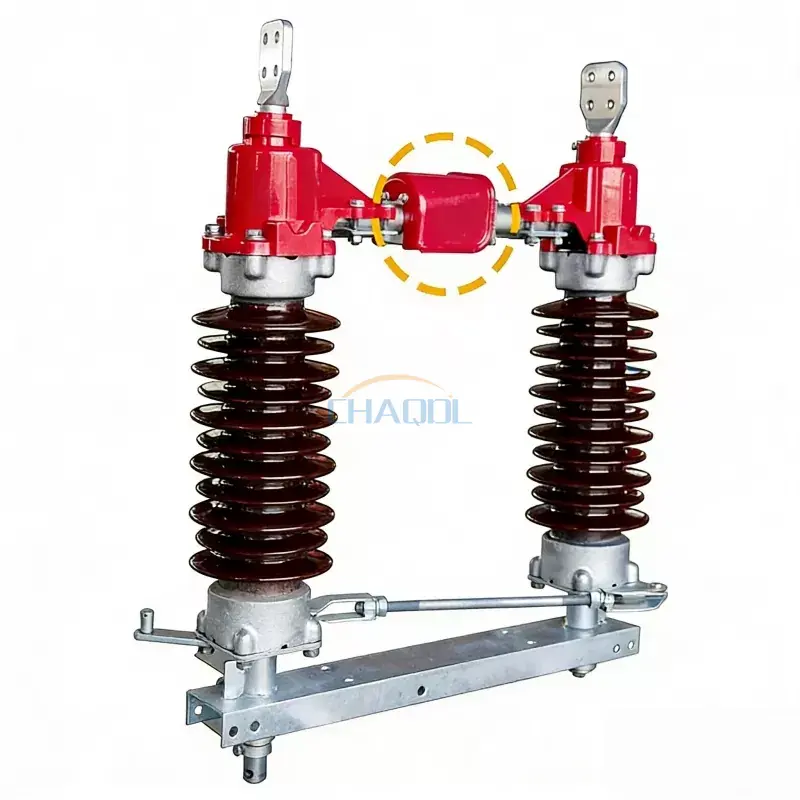

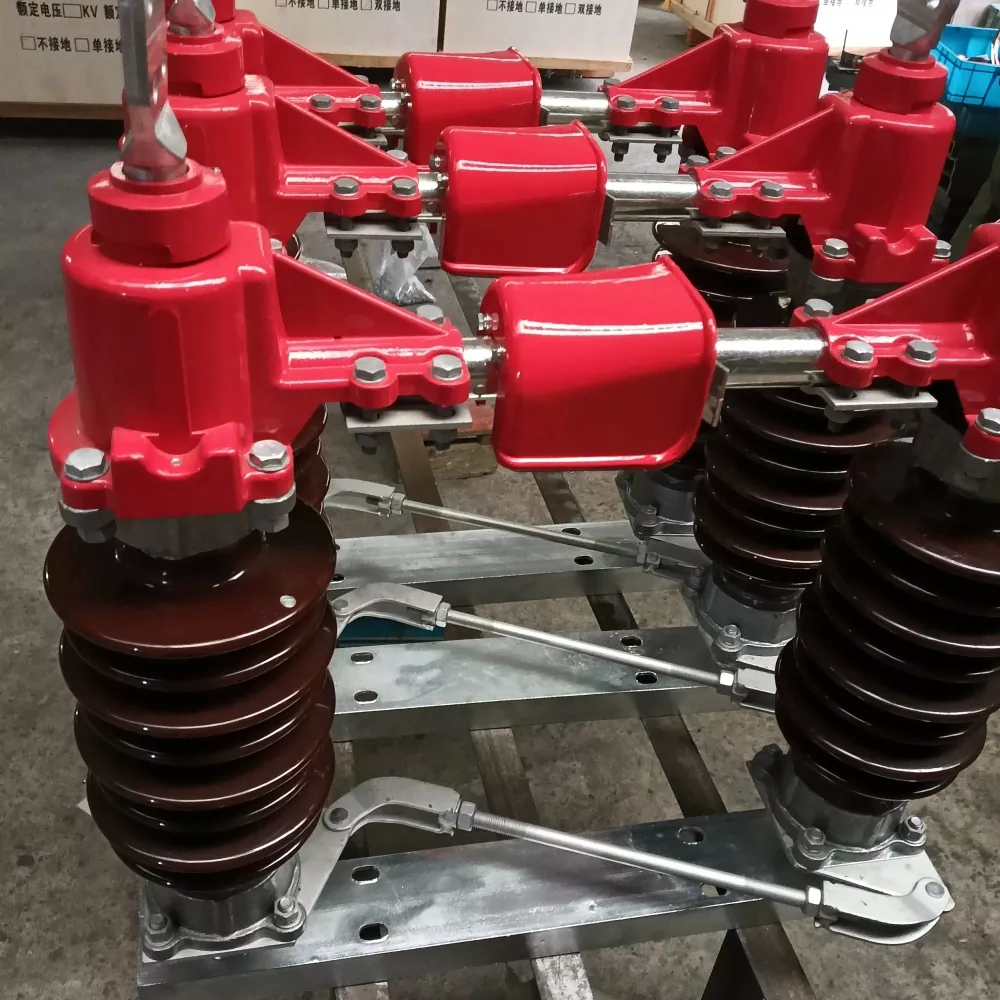

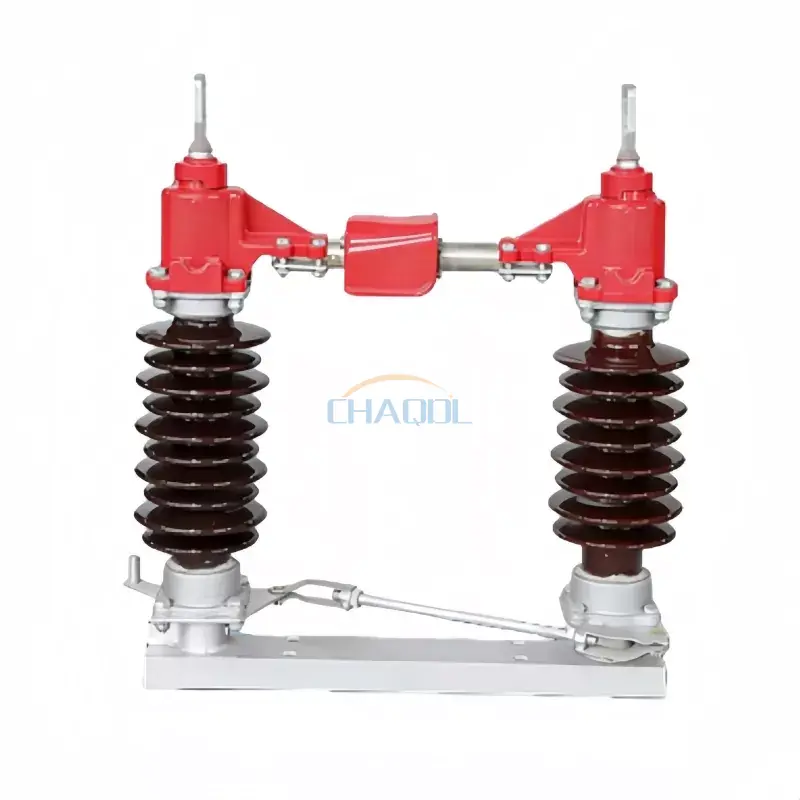

Продуктови снимки

Структурен дизайн и инженерни характеристики

Превключвателят използва структура с хоризонтална въртяща се пластина с порцеланови изолатори, проводими тръби и основна рамка от галванизирана стомана с висока якост. Механичната система за свързване осигурява синхронизирана трифазна работа, намалявайки рисковете от несъответствие по време на превключване.

В сравнение с традиционните изолатори, товаВъншен прекъсвач за високо напрежениеподобрява равномерността на контактното налягане и намалява окисляването на проводимите съединения, като значително удължава експлоатационния живот при дългосрочни приложения на открито.

Технически параметри

Диаграма на размерите на продукта

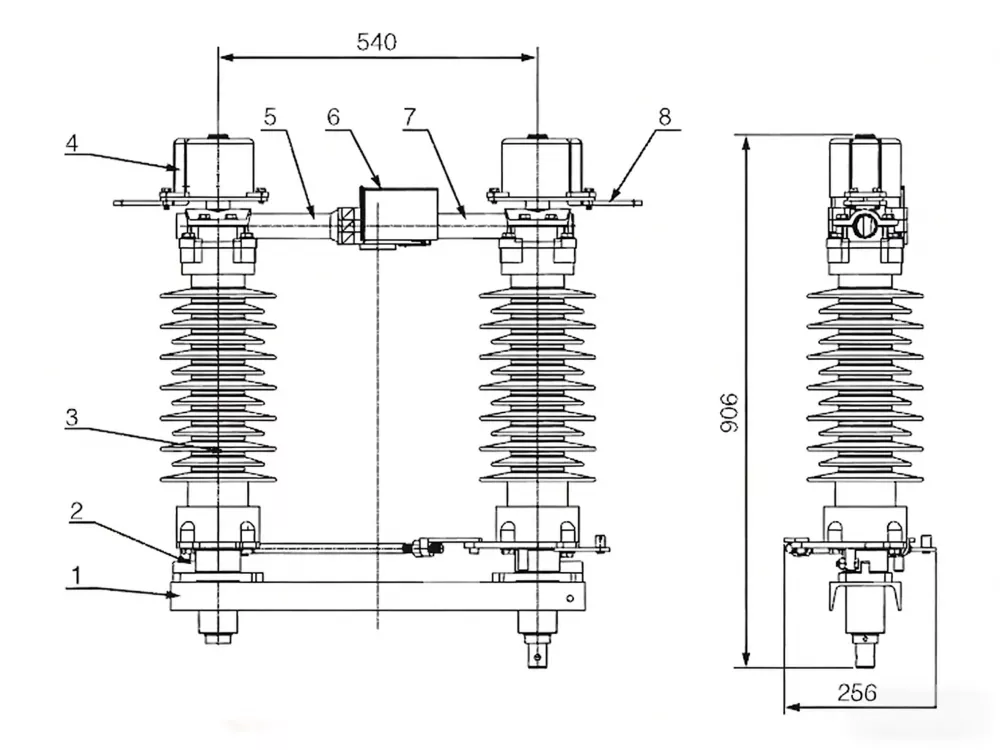

Структурен преглед на серия GW4

1. Основа

2. Поддържащ изолатор

3. Клема за проводник

4. Стационарна проводима тръба

5. Квадратно капаче за вода

6. Подвижна проводяща тръба

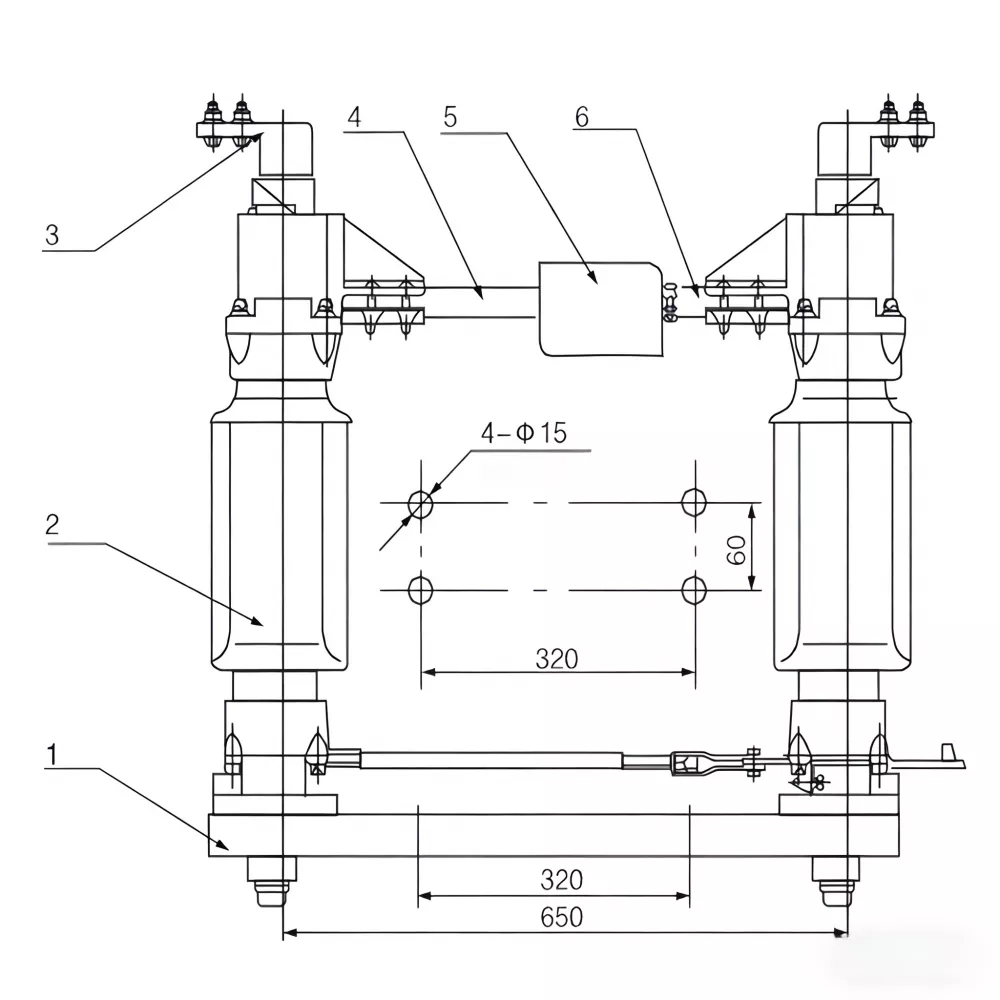

Еднополюсна конфигурация

1. Стоманена скоба за канал

2. Подпорна база

3. Изолационен стълб

4. Десен изходен терминал

5. Цилиндричен краен проводящ прът

6. Дъждобран

7. Контактен проводящ прът

8. Ляв изходен терминал

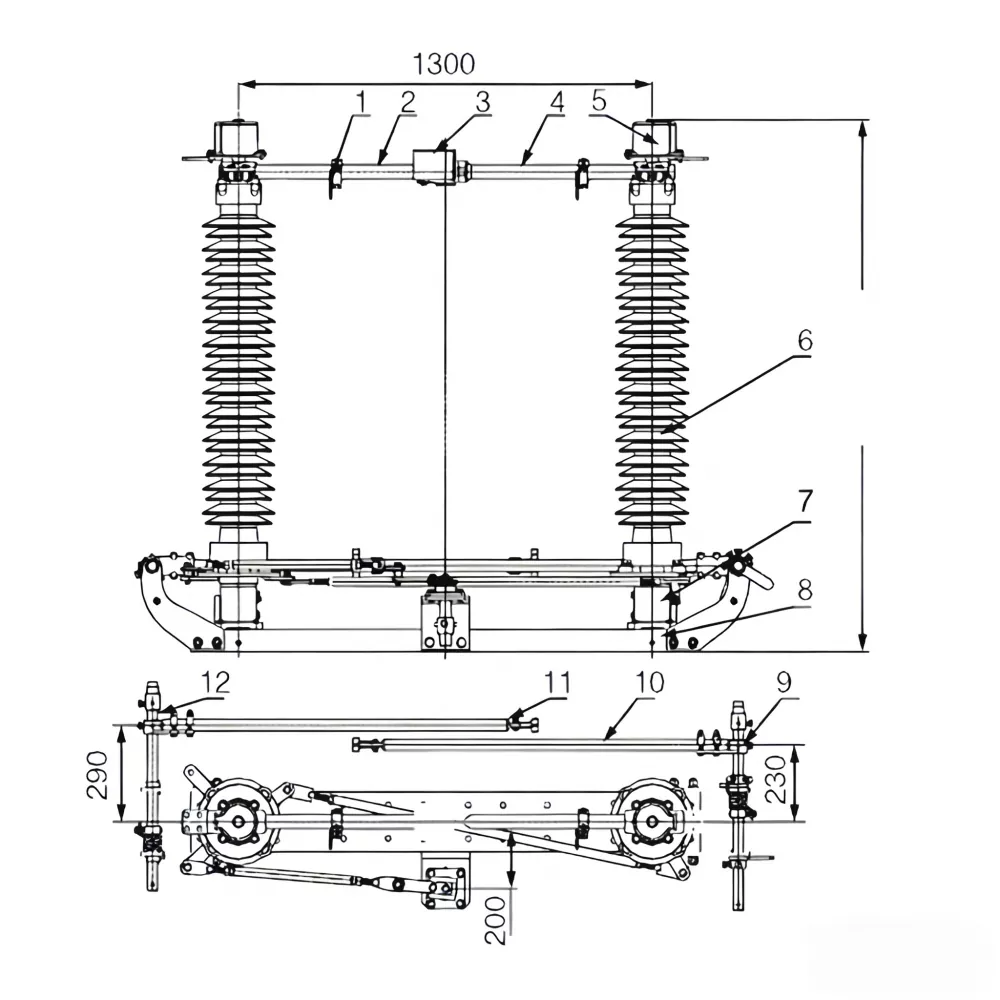

126kV структура за високо напрежение

1. Фиксиран контакт на превключвател за заземяване

2. Контактен водещ прът

3. Дъждобран от неръждаема стомана

4. Цилиндричен проводящ прът

5. Гъвкав клемен блок за свързване

6. Изолационна опора

7. Корпус на лагера

8. Монтажна основна рамка

9. Десен превключвател за заземяване

10. Стоманена тръба за заземителен превключвател

11. Подвижен контакт на превключвателя за заземяване

12. Ляв заземителен превключвател

Инженерни предимства в сравнение с конвенционалните продукти

Сценарии за приложение

Външният прекъсвач за високо напрежение се използва широко в:

• Преносни подстанции високо напрежение
• Електроразпределителни мрежи и комутационни станции
• Индустриални електрозахранващи системи
• Подстанции за възобновяема енергия (вятърни и слънчеви паркове)
• Железопътни и инфраструктурни енергийни системи

Бележки за инсталиране и работа

Правилното подравняване на въртящия се вал и опорната конструкция на изолатора е от решаващо значение за осигуряване на гладка механична работа. Основната рамка трябва да бъде сигурно заземена и работният механизъм трябва да бъде тестван преди захранване, за да се осигури безопасно превключване при условия без натоварване.

ЧЗВ

Q1: Каква е основната функция на този превключвател за високо напрежение на открито?
Осигурява видима изолация на вериги с високо напрежение, за да се осигури безопасна поддръжка и работа на системата.

В2: Може ли този превключвател да работи при тежки метеорологични условия на открито?
Да, той е проектиран за екстремни външни среди, включително замърсяване, дъжд, лед и условия на натоварване от вятър.

Q3: Какво прави серията GW4 различна от стандартните изолатори?
Той предлага подобрена механична синхронизация, по-голяма устойчивост на корозия и по-дълъг експлоатационен живот в сравнение с конвенционалните модели.

В4: Предлага ли се моторизирана работа?
Да, както ръчните, така и моторните механизми могат да бъдат конфигурирани в зависимост от изискванията на проекта.

В5: Кои индустрии обикновено използват това оборудване?
Той се използва широко в пренос на електроенергия, подстанции, системи за възобновяема енергия и тежки индустриални електрически мрежи.
