Като професионален доставчик на електрическо оборудване,Anqiang Powerосигурява12KV външен прекъсвачза разпределителни мрежи със средно напрежение, които изискват надеждна електрическа изолация, безопасен достъп за поддръжка и надеждна работа на открито. Разбирането на принципа на работа, техническите спецификации и изискванията за приложение помага на инженерите и екипите за доставки да изберат правилното оборудване за своите енергийни проекти.
Външен прекъсвач 12KV е основен компонент в системите за разпределение на електроенергия със средно напрежение. Проектиран основно за изолиране на електрически вериги при условия на празен ход, той осигурява видима точка на разделяне, която помага на персонала по поддръжката да идентифицира изолиран участък от мрежата. Моделът GW9-12, предлаган от Anqiang Power, се отличава с еднополюсна структура, проводящ лопатков механизъм и самозаключващ се дизайн за практически приложения на открито. Тази статия обяснява как работи превключвателят, къде се използва, кои технически параметри имат значение по време на доставката и как правилната инсталация и поддръжка поддържат дългосрочна надеждност на работа.
Външен прекъсвач 12KV е изолиращо устройство за високо напрежение, използвано във външни електрически мрежи. Основната му цел е да създаде изолационна междина, когато дадена секция на веригата трябва да бъде инспектирана, ремонтирана или поддържана. Устройството обикновено се инсталира в разпределителни системи, подстанции и други електрически инсталации със средно напрежение.

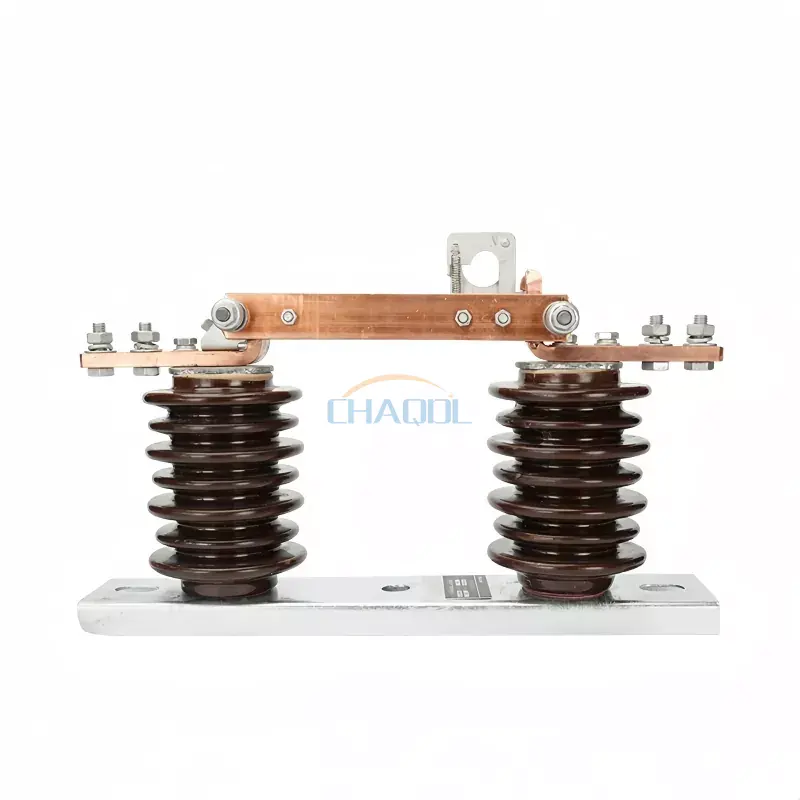

Моделът GW9-12 на Anqiang Power е предназначен за еднофазна работа в трифазни мрежови системи. Неговият оперативен механизъм позволява на упълномощен персонал да отваря или затваря превключвателя с помощта на подходяща изолирана операционна кука, при спазване на инструкциите за работа на производителя и приложимите процедури за електрическа безопасност.
За разлика от прекъсвача, конвенционалният прекъсвач не е проектиран да прекъсва нормалния ток на натоварване или тока на късо съединение. Следователно трябва да се координира с подходящи прекъсвачи и друго защитно оборудване. Това разграничение е критично, когато се проектира безопасна последователност на превключване или се определя оборудване за нов проект за разпределение на електроенергия.
За по-широко разбиране на опциите за оборудване, купувачите могат също да прегледат гамата превключватели за високо напрежение на Anqiang Power.
Принципът на работа на външния прекъсвач се основава на физическото движение на проводящите контакти. Когато превключвателят е затворен, проводящото му острие установява предвидената електрическа връзка. Когато превключвателят се отвори при разрешени условия на празен ход, ножът се отделя от фиксирания контакт, създавайки видима изолационна междина.
Дизайнът GW9-12 включва фиксирана работна кука и самозаключващ се механизъм. Тези функции помагат на оператора да контролира превключващото действие и намаляват вероятността от нежелано движение, когато оборудването е правилно инсталирано и поддържано.
Действителните операции по превключване трябва да следват одобрените инструкции за работа на системата. Видимата контактна междина сама по себе си не замества проверката на напрежението, заземяването, където е необходимо, или други задължителни мерки за електрическа безопасност.
Електрическото оборудване на открито трябва да съчетава надеждна електрическа изолация с механична стабилност и устойчивост на околната среда. Няколко конструктивни съображения са особено важни при оценката на 12KV външен прекъсвач.
GW9-12 използва еднополюсна конфигурация, която поддържа индивидуална фазова инсталация в трифазни разпределителни системи. Това разположение може да бъде подходящо за оформления на разпределителната мрежа, където проектът на инсталацията изисква отделни фазово монтирани изолиращи устройства.
Разположението на отворения контакт осигурява видима индикация за разделянето между проводимите компоненти. Това помага на персонала да идентифицира изолираната позиция по време на оторизирани процедури за поддръжка, въпреки че формалната проверка и контролът за безопасност остават необходими.
Самозаключващ се механизъм помага да се поддържа предвиденото механично положение и намалява риска от случайно задействане. Неговата ефективност зависи от правилната настройка, монтаж и рутинна проверка.
Изолационните компоненти трябва да издържат на електрически напрежения, свързани с номиналното напрежение на системата и условията на околната среда на мястото на инсталиране. Съображенията за замърсяване, влага, температурни промени и пренапрежение, свързано с мълния, трябва да бъдат включени при избора на оборудване.
Изолирана операционна кука може да осигури лесен метод на работа за подходящи инсталации. Действителното работно устройство, необходимите разстояния и разрешените процедури трябва да бъдат потвърдени спрямо документацията на оборудването и приложимите стандарти за електрическа безопасност.
12KV външен прекъсвач се използва навсякъде, където подходящо номинална верига за средно напрежение изисква точка на изолация. Пригодността му зависи от дизайна на електрическата система, инсталационната среда, работните процедури и приложимите изисквания за комунални услуги.
При надземни разпределителни мрежи изключващите превключватели могат да изолират избрани участъци от линията за проверка, поддръжка или планирана подмяна на оборудването. Правилното разположение може да помогне на екипите за поддръжка да работят върху определени участъци, без ненужно да засяга цялата мрежа.
Подстанциите използват прекъсвачи за установяване на изолационни точки около избрани вериги и оборудване. Инженерите трябва да координират устройството с прекъсвачи, шини, трансформатори, заземителни превключватели, където е приложимо, и последователността на работа на подстанцията.
Фабрики, преработвателни съоръжения и други индустриални обекти могат да използват разпределителни мрежи със средно напрежение за доставка на трансформатори и електрическо оборудване надолу по веригата. Правилно избраният прекъсвач може да поддържа планирана поддръжка чрез осигуряване на подходяща точка на изолация.
Енергийните предприятия изискват оборудване, което отговаря на техните установени процедури за превключване и практики за поддръжка. При избора трябва да се вземат предвид техническите спецификации на предприятието, условията на околната среда, изискванията за проверка и одобрените стандарти за оборудване.
За проекти, които се нуждаят както от функции за прекъсване, така и от защита, инженерите трябва да оценят подходящия прекъсвач или превключвател на товара, вместо да приемат, че прекъсвачът може да изпълнява всяко превключване.
Техническите спецификации определят дали прекъсвачът е подходящ за предвидената мрежа. Продуктовата информация за серията GW9-12 на Anqiang Power го идентифицира като външен изключващ превключвател от клас 12KV. Подробният график за оценка трябва да бъде потвърден спрямо текущата техническа документация на производителя, преди да бъде направена поръчка.
| Параметър | Какво купувачите трябва да проверят | Защо има значение |
|---|---|---|
| Модел | GW9-12 или посочения модел на проекта | Потвърждава предвидената конфигурация на оборудването. |
| Номинално напрежение | Съвместимост с напрежението на системата и класа на оборудването | Помага за осигуряване на подходяща електрическа изолация и пригодност за приложение. |
| Номинален ток | Непрекъснат ток, изискван от проекта | Определя пригодността за предвидените нормални работни условия. |
| Устойчиво напрежение на мощностна честота | Декларирана от производителя степен на изолация | Показва определените характеристики на изолация при условия на изпитване с мощностна честота. |
| Устойчивост на напрежение на мълния | Определено ниво на изолация на импулса | Поддържа оценка на координацията на изолацията и изискванията за преходно пренапрежение. |
| Краткотраен ток | Определена сила на тока и продължителност | Помага да се оцени способността на устройството да издържи на ефектите от дефектен ток, докато е затворено. |
| Механична издръжливост | Деклариран брой работни цикли | Осигурява справка за механична издръжливост при определени условия на изпитване. |
| Работен механизъм | Ръчно управление на куката или друго одобрено устройство | Определя оперативните изисквания и съвместимостта с процедурите на сайта. |
| Екологична годност | Надморска височина, замърсяване, температура, вятър и условия на монтаж | Помага да се потвърди, че оборудването е подходящо за действителния обект. |
Важно:Таблицата по-горе е контролен списък за обществени поръчки, а не заместител на проверен лист с оценка на продукта. Купувачите трябва да поискат точните опции за номинален ток, нива на изолация, рейтинги на издръжливост за кратко време, размери и приложими стандарти за конкретната конфигурация, която се цитира.
Изборът на правилния 12KV външен прекъсвач изисква повече от съвпадение на обозначението на напрежението. Инженерите и екипите за доставки трябва да оценят пълните електрически и механични изисквания, преди да финализират спецификация.
Проверете номиналното мрежово напрежение, максималното системно напрежение, необходимия непрекъснат ток и изискванията за координиране на изолацията. Тези стойности трябва да съответстват на еднолинейната диаграма и техническите спецификации на проекта.
Определете очаквания ток на късо съединение и необходимата кратковременна устойчивост. Може да се наложи изключващият превключвател да остане затворен, докато токът на повреда се изчисти от защитно оборудване, така че неговите оценки на издръжливост трябва да са подходящи за инсталацията.
Вземете под внимание надморската височина, температурата на околната среда, влажността, замърсителите във въздуха, излагането на крайбрежна сол и механичните натоварвания. Външните инсталации може да изискват специфична изолация, защита от корозия или монтажни условия, за да отговарят на условията на обекта.
Установете дали проектът изисква ръчно управляван превключвател, алтернативно работно устройство или заземителен превключвател като част от монтажа. Изискванията за заземяване трябва да бъдат разгледани в цялостния дизайн на системата, вместо да се предполага, че са включени във всяка стандартна конфигурация.
Поискайте продуктовия лист с данни, чертежи с размери, инструкции за монтаж, рутинна документация и документация за типови тестове, когато е приложимо, и подробности за съответните стандарти. Уверете се, че предоставената конфигурация отговаря на изискванията на местното комунално предприятие или органа по проекта.
Надеждното снабдяване също така включва проверка на последователността на производството, техническа комуникация, наличност на резервни части и поддръжка след продажбата. Anqiang Power предлага набор от изключващи превключватели и предоставя насоки за избор на продукти за различни електрически приложения. Купувачите могат да обсъдят изискванията на проекта чрез продуктовата гама прекъсвач.
Правилният монтаж и рутинната проверка спомагат за запазването на надеждността на работа на външните прекъсвачи. Интервалите за поддръжка трябва да съответстват на инструкциите на производителя, условията на обекта, работната честота и изискванията на отговорното комунално предприятие или оператор на съоръжение.
Всички дейности по инсталиране и поддръжка трябва да се извършват от квалифициран персонал съгласно одобрена процедура за безопасност. Веригата трябва да бъде поставена в проверено безопасно състояние, с изолация, тестване на напрежението, заземяване и мерки за блокиране, приложени според изискванията. Никога не използвайте конвенционален прекъсвач за прекъсване на тока на натоварване, освен ако оборудването не е специално проектирано и класифицирано за тази работа.
Неговата основна функция е да изолира подходяща верига за средно напрежение при условия на празен ход и да осигури видимо разстояние между контактите. Това поддържа поддръжка и проверка, когато се използва с подходящите процедури за превключване, проверка и заземяване.
Конвенционалният прекъсвач не е проектиран да прекъсва нормалния ток на натоварване или тока на късо съединение. Правилно номинален прекъсвач или друго подходящо превключващо устройство трябва да изпълнява необходимия режим на прекъсване, преди да бъде задействан прекъсвачът.
GW9-12 на Anqiang Power е еднополюсен превключвател за високо напрежение на открито, предназначен за подходящи разпределителни приложения от клас 12KV. Може да се използва за работа по отделни фази в трифазни мрежи, при одобрен инсталационен проект.
Ключовите параметри включват номинално напрежение, номинален ток, издържано напрежение на мощностна честота, издържано напрежение на мълния, издържан ток за кратко време, механична издръжливост, работен механизъм и екологична пригодност. Точните стойности трябва да бъдат проверени в листа с данни за избрания модел.
Честотата на проверките зависи от инструкциите за поддръжка на производителя, средата на обекта, честотата на превключване и изискванията за комунални услуги. Редовните проверки трябва да обхващат изолация, проводими контакти, механични връзки, монтажен хардуер и доказателства за прегряване или корозия.
Осигурете системното напрежение, необходимия номинален ток, инсталационна среда, изисквания за изолация, изисквания за устойчивост на късо съединение, метод на работа, конфигурация на заземяване, приложими стандарти и количество на проекта. Чертежи или спецификация на оборудването могат да помогнат на доставчика да препоръча подходяща конфигурация.
12KV външен прекъсвач е важен изолационен компонент в разпределителните мрежи за средно напрежение. Неговата стойност се състои в осигуряването на подходяща изолационна точка за поддръжка, поддържане на ясни процедури за превключване и интегриране с по-широката система за защита и заземяване. Изборът на правилния модел изисква внимателен преглед на електрическите характеристики, изолационните характеристики, механичния дизайн, условията на място и приложимите стандарти. Правилният монтаж, квалифицираната работа и редовната проверка са еднакво важни за надеждното обслужване.
Ако се снабдявате с 12KV външен изключващ превключвател за електрическа мрежа, подстанция или промишлен разпределителен проект, Anqiang Power може да ви помогне да прегледате изискванията на вашето приложение и да идентифицирате подходяща продуктова конфигурация. Споделете своите технически спецификации, работни условия и изисквания за количество с нашия екип.Свържете се с насднес, за да обсъдите избора на продукт, да поискате подробна техническа документация и да получите оферта, съобразена с вашия проект.
