Токовият трансформатор с нулева последователност е проектиран за откриване на заземяване и координиране на защитата в енергийни системи със средно напрежение. Обикновено се прилага в разпределителни мрежи от 10 kV за наблюдение на остатъчния ток, генериран при небалансирани или повредени условия, като помага на защитните релета бързо да изолират дефектните вериги и да подобрят безопасността и надеждността на системата.

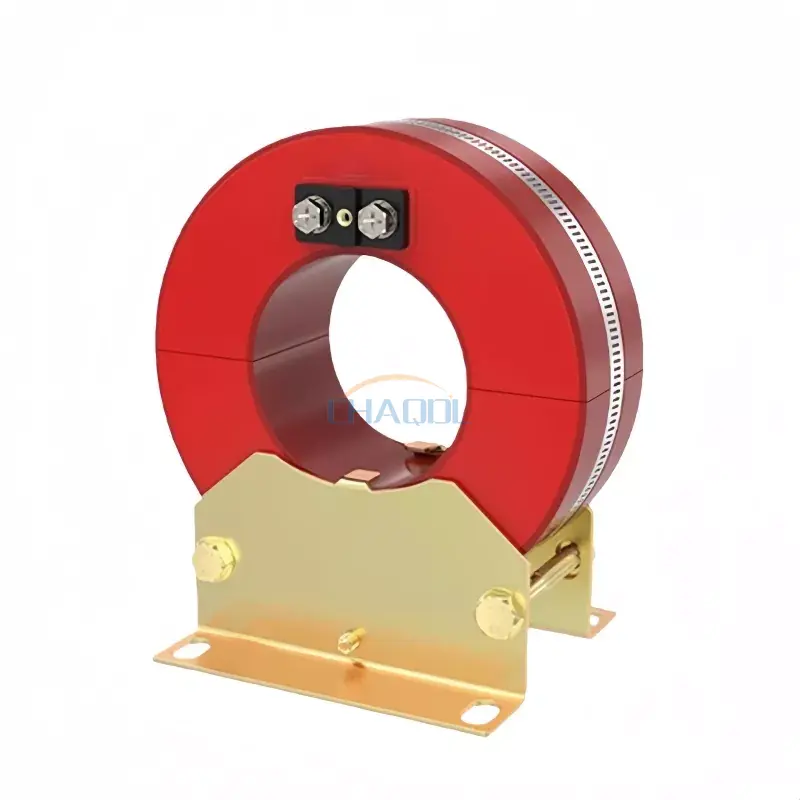

Този модел (LXK-Φ80-200) използва технология за вакуумно леене на епоксидна смола със структура с разделена сърцевина, което позволява инсталиране без прекъсване на първичните кабели. Сърцевината е произведена от висококачествена студено валцована силиконова стомана, докато намотката използва безкислородни медни проводници, за да осигури стабилна магнитна производителност и ниски загуби по време на продължителна работа.

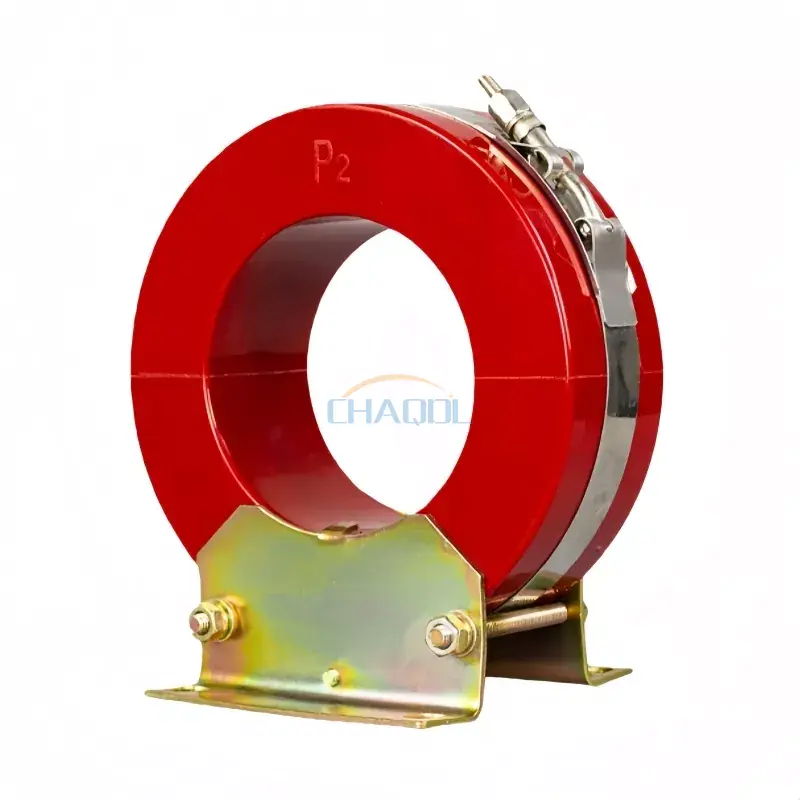

Ключово предимство на този токов трансформатор с нулева последователност е структурата му с разделена сърцевина, която позволява инсталиране без прекъсване на първичните кабели. Двусекционният дизайн на сърцевината, комбиниран със затягаща фиксация, значително подобрява ефективността на инсталиране на място при проекти за модернизация и поддръжка.

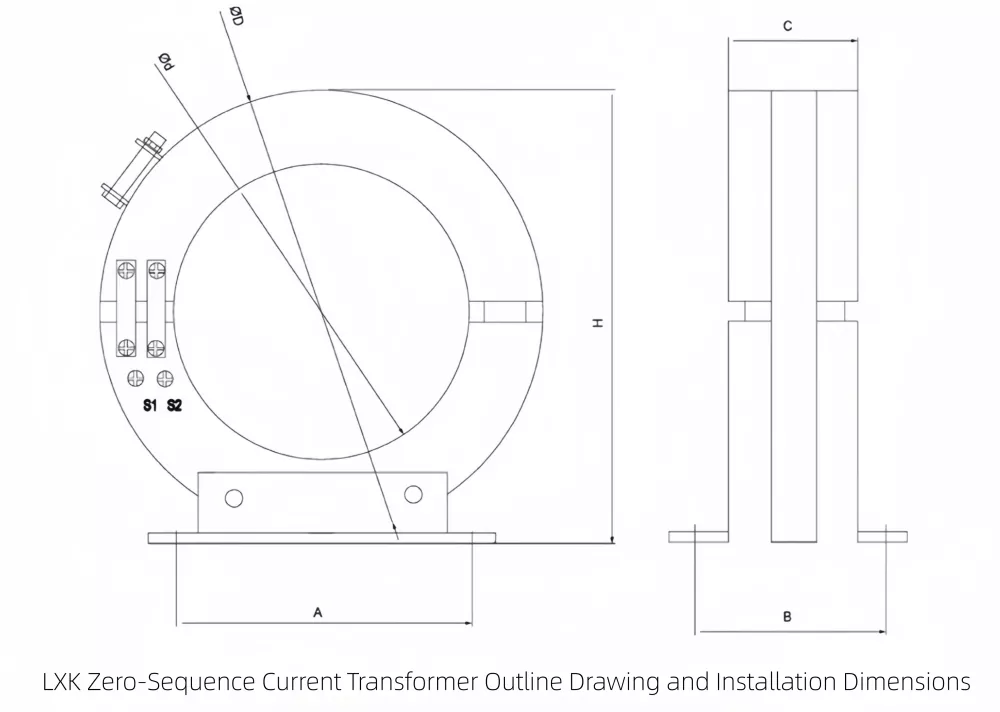

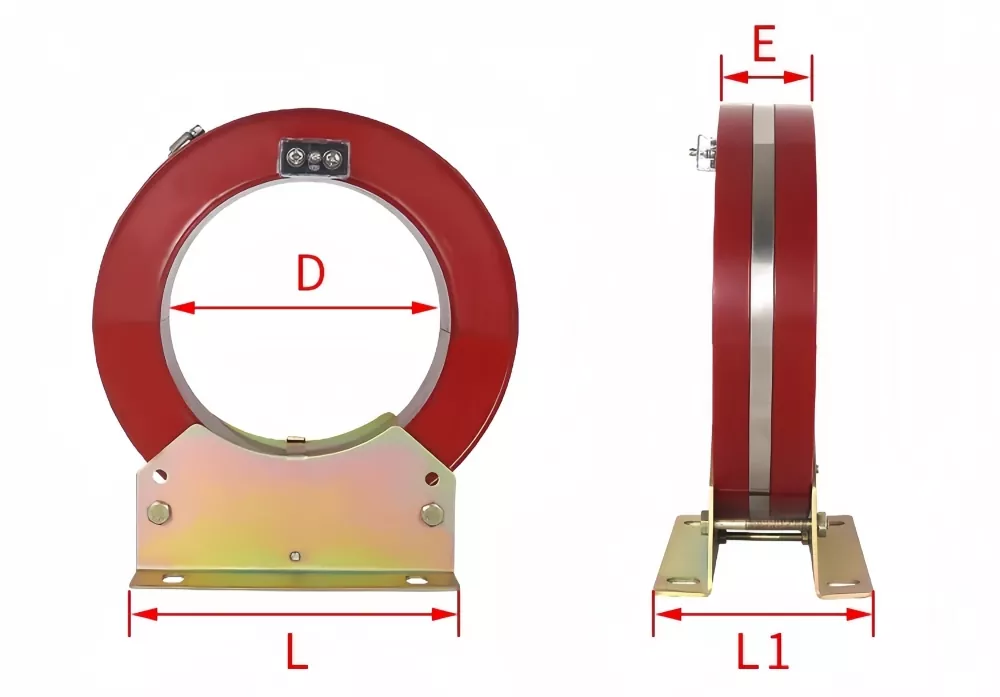

| Спецификации на продукта | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Реле модел | Метод на свързване на релейната бобина | Стойност на скалата на релето | Токова стойност на нулева последователност (A) |
| DD-11/60 DD-1/60 |
серийно свързване | 15*1 | 2,4-4,5 |
| 30*1 | |||
| паралелно | 15*2 | 3-5 | |
| 30*2 | |||
| серийно свързване | 15*1 | 3-5 | |
| 30*1 | |||
| паралелно | 15*2 | 3-6 | |
| 30*2 |
Номинално ниво на изолация: 0,5/3KV
Структурата от епоксидна смола с разделена сърцевина позволява бърз монтаж без премахване на първични кабели, намалявайки времето за престой при проекти за поддръжка и модернизация. Дизайнът също така подобрява механичната стабилност и дългосрочната надеждност на изолацията в тежки електрически среди.
Устройството осигурява стабилна производителност на измерване при условия на нисък и висок остатъчен ток, което го прави подходящо за системи за защита в индустриални разпределителни мрежи, подстанции и компактни разпределителни устройства.
1. Монтаж: Използване на закрито
2. Температурен диапазон: -5 ℃ до 40 ℃, среднодневна стойност ≤ 30 ℃
3. Околна среда: Некорозивни зони с ниско замърсяване
В1: Каква е основната функция на токовия трансформатор с нулева последователност?
О: Той открива ток на дисбаланс, причинен от земни неизправности в трифазни системи, и предоставя сигнали за системите за релейна защита за изолиране на повредени вериги.
В2: Може ли да се инсталира, без да се изключва системата?
О: Да, конструкцията с разделена сърцевина позволява инсталиране около съществуващи кабели без прекъсване.
Q3: Номиналният ток фиксиран ли е или може да се персонализира?
О: Основният ток може да бъде персонализиран въз основа на системните изисквания.
Q4: С какъв тип системи за защита е съвместим?
О: Съвместим е с релета за заземяване, защитни панели и системи за наблюдение на разпределителната уредба.
Q5: Какви материали се използват в сърцевината и намотката?
О: Използва студено валцувани сърцевини от силициева стомана и безкислородни медни намотки за ниски загуби и висока ефективност.
Q6: Къде обикновено се инсталира?
О: Обикновено се инсталира в пръстеновидни главни модули, разпределителни шкафове, трансформатори и защитни панели на прекъсвачи.
