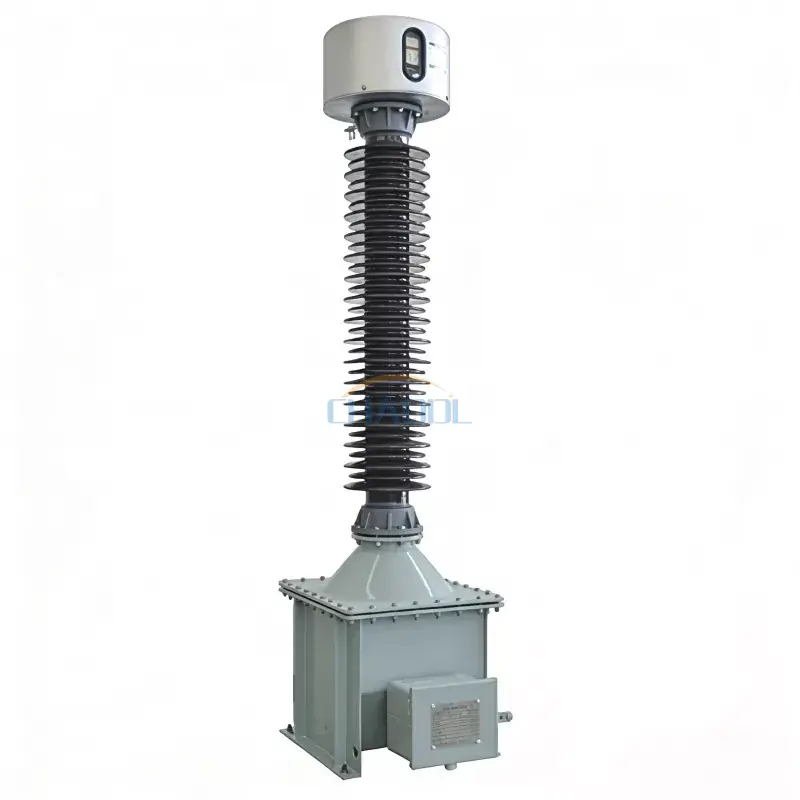

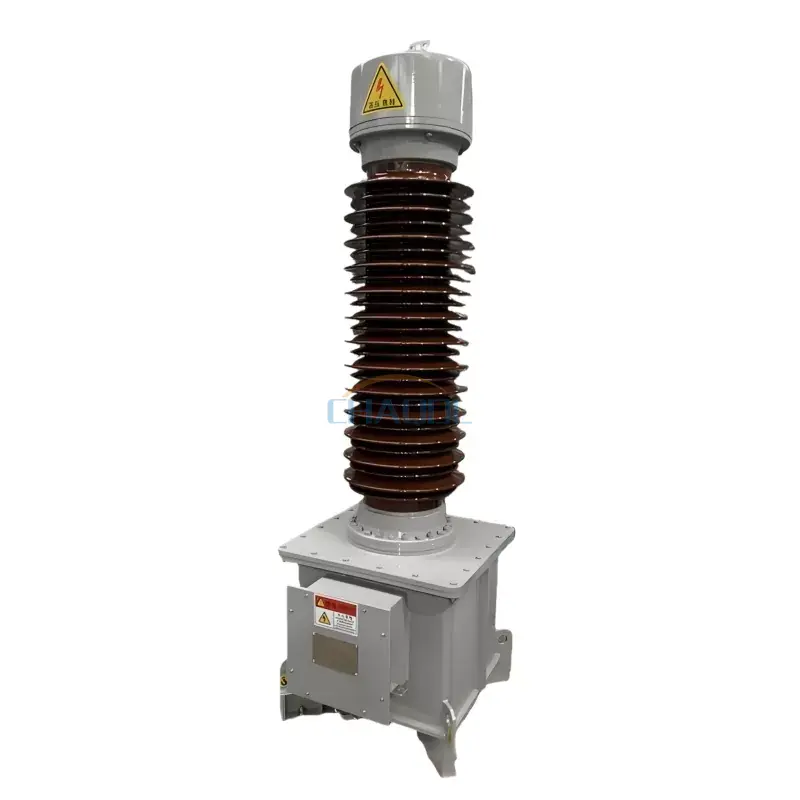

Anqiang Power представя своята висока производителностМаслен електромагнитен трансформатор на напрежениепредназначени за надеждно измерване и защита в енергийни системи средно и високо напрежение. Серията JDX е проектирана за мрежи от 66KV, 110KV и 220KV, като поддържа стабилна работа в подстанции, преносни линии и промишлени разпределителни системи. Неговата вътрешна изолационна система приема степенувана капацитивна структура, за да осигури равномерно разпределение на електрическото поле и дългосрочна оперативна стабилност при взискателни условия на мрежата.
Този продукт се използва широко в среди за пренос на енергия, където се изисква точно измерване на напрежението и защита на системата. С оптимизиран дизайн на маслена изолация и подсилена механична структура, модулът осигурява постоянна работа дори при променливо натоварване и стрес от околната среда.
TheМаслен електромагнитен трансформатор на напрежениеизползва запечатана структура на масления резервоар, комбинирана с разширителна система от неръждаема стомана за поддържане на стабилно вътрешно налягане. Нивото на маслото може да се следи визуално през специално прозорче за проверка, което помага на операторите бързо да оценят условията на работа без разглобяване.
Ключовите открити метални компоненти са обработени с горещо поцинковане и прахово покритие за подобряване на устойчивостта на корозия. Вторичните клеми са подредени в слоеста конфигурация, разделяща измервателните и защитните намотки за намаляване на смущенията и подобряване на точността на измерване.
Електрически параметри на серията JDX за различни нива на напрежение:
| Номинално първично напрежение (kV) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Максимално напрежение на оборудването (kV) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Номинална честота (Hz) | 50/60 | ||||||
| Номинална честота на издържане на напрежение (kV) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Номинално издръжливо напрежение на импулс на мълния (kV) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Разстояние на пламъка на дъгата | 780 | 1050 | 1300 | ||||
| Механично натоварване (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Маркировки на вторичните клеми | 1a-1n | 2a-2n | да-дн | ||||
| Ниво на точност | 0.2 | 0.5 | 3P | ||||
| Номинална мощност (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Максимална топлинна мощност (VA) | 2000 | ||||||
| Коефициент на номинално напрежение | 1.2/Непрекъснато；1.9/8h(66KV) 1.2/Непрекъснато；1.5/30s(110-230KV) |
||||||
В съвременните енергийни системи,Маслен електромагнитен трансформатор на напрежениеобикновено се разполага във външни подстанции, преносни коридори и разпределителни станции за високо напрежение. Той поддържа прецизно измерване на напрежението за измерване на приходи и релейна защита, осигурявайки стабилна работа на мрежата при сложни условия на натоварване.
Дизайнът е особено подходящ за среди, изискващи висока надеждност на изолацията, като подстанции, промишлени електроцентрали и регионални електрически мрежи.

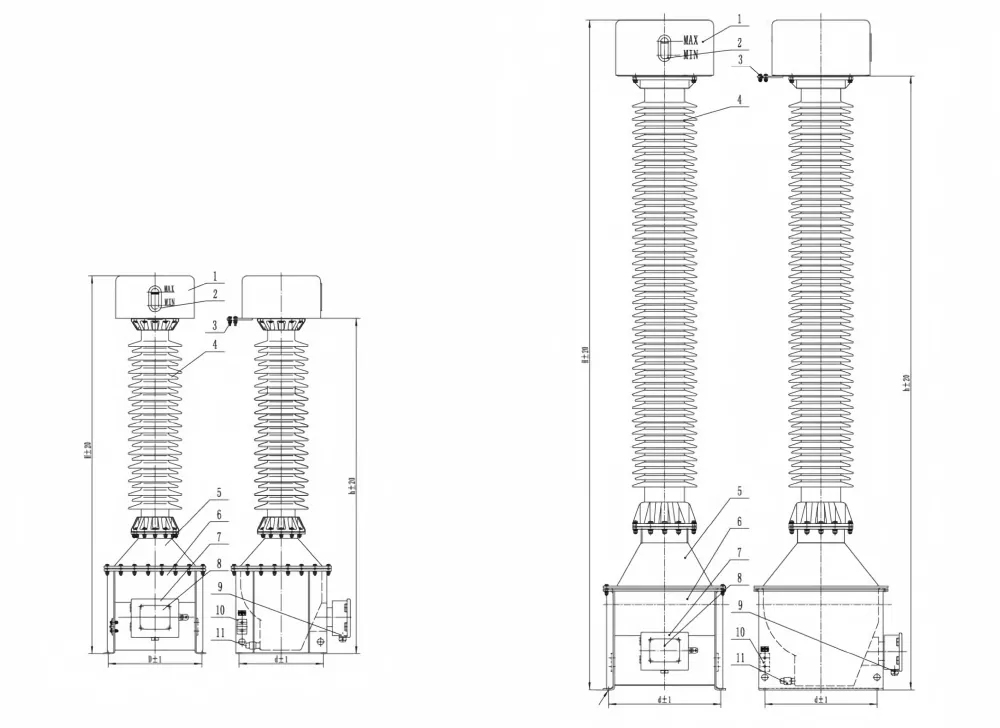

| Номер | Име |
| 1 | Разширител |
| 2 | Прозорец за проверка на нивото на маслото |
| 3 | Единичен терминал |
| 4 | Порцеланов ръкав |
| 5 | Повдигната седалка |
| 6 | резервоар |
| 7 | Вторична съединителна кутия |
| 8 | Табелка |
| 9 | Вторичен изходен отвор |
| 10 | Заземителна плоча |
| 11 | Клапан за изпускане на масло |
Преди пускане в експлоатация осигурете правилно заземяване и проверете полярността на вторичното окабеляване. Трансформаторът трябва да бъде монтиран на стабилна основа с достатъчно свободно пространство за поддържане на изолационно разстояние и безопасна работа. При продължителна работа се препоръчва рутинна проверка на нивото на маслото и състоянието на уплътненията.
Q1: За какви системи е подходящ този трансформатор на напрежение?
О: Обикновено се използва в системи за пренос и разпределение на енергия от 66KV до 220KV за измерване и защита.
Q2: Може ли да се използва на открито?
О: Да, конструкцията е предназначена за външни подстанции с антикорозионни и запечатани изолационни характеристики.
В3: Какво е изискването за поддръжка?
A: Редовна проверка на нивото на маслото и затягане на клемите се препоръчват за стабилна дългосрочна работа.
В4: Поддържа ли различни класове на точност?
О: Да, налични са множество комбинации на точност за приложения за измерване и защита.
В5: Как се осигуряват изолационните характеристики?
О: Устройството използва маслена изолация с капацитивно градиране, за да поддържа равномерно разпределение на електрическото поле.
В6: Какъв е експлоатационният живот?
О: При нормални условия на работа той поддържа дългосрочно обслужване с минимално влошаване.
