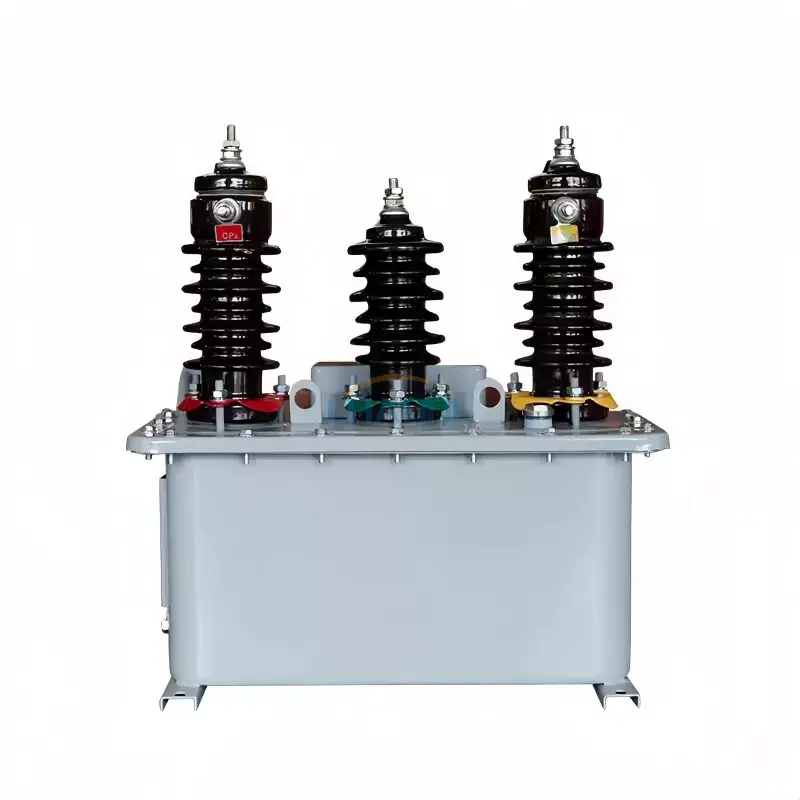

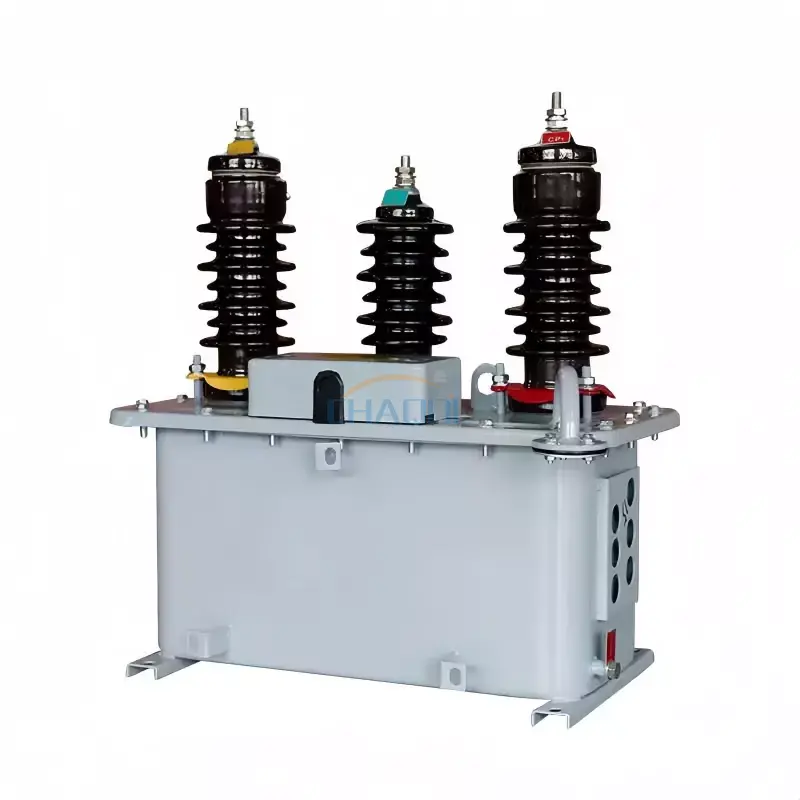

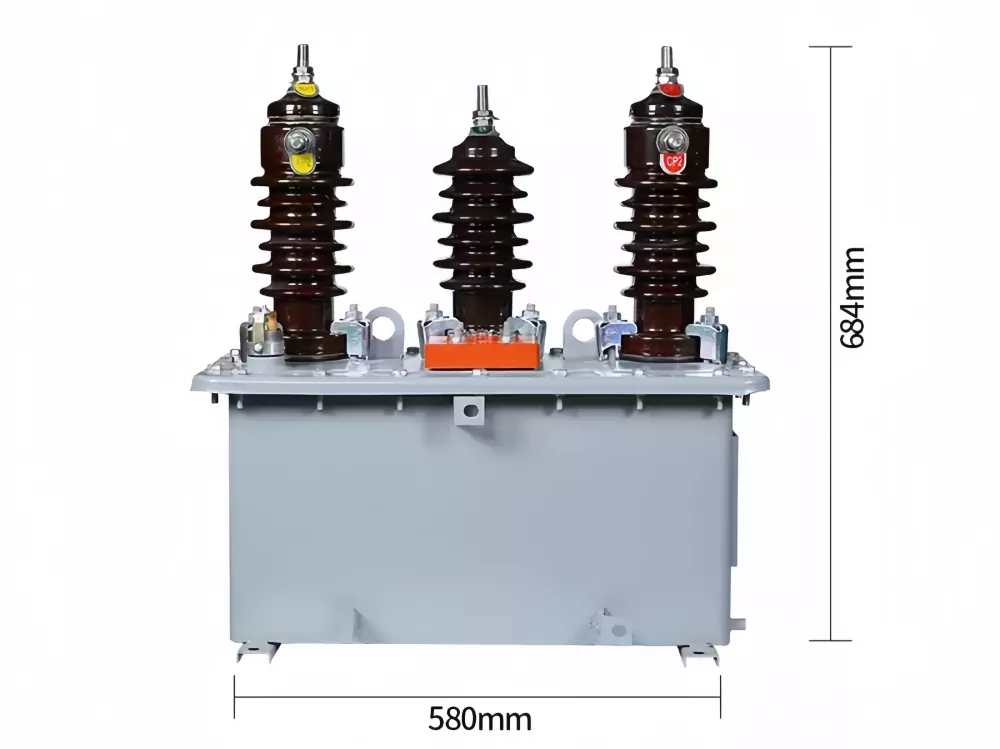

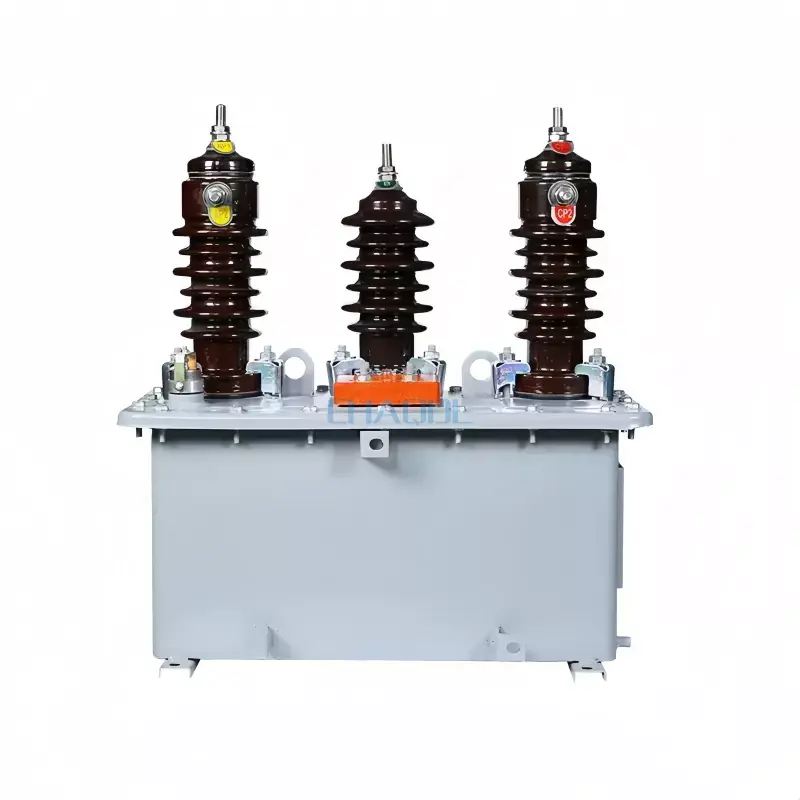

Този маслен комбиниран измервателен трансформатор (модел JLS-10) е предназначен за точно измерване и защита в енергийни системи със средно напрежение. Той интегрира функциите за измерване на напрежение и ток в единично напълнено с масло устройство, което го прави широко приложим във външни разпределителни мрежи, подстанции и индустриални системи за мониторинг на мощността. Структурата приема запечатан изолационен дизайн, потопен в масло, за да осигури стабилна работа при дългосрочни условия на натоварване и излагане на тежка среда.
Масленият комбиниран инструментален трансформатор е проектиран да извършва едновременна трансформация на напрежение и ток за електрическо измерване и релейна защита. Подходящ е за 6kV, 10kV и 35kV разпределителни системи, особено във външни подстанции, компактни трансформаторни станции и индустриални електрически мрежи, където надеждността и здравината на изолацията са критични.
Чрез интегриране на множество функции за измерване в една структура, той намалява пространството за инсталиране и подобрява ефективността на системното окабеляване, което го прави предпочитано решение за съвременни приложения за интелигентна мрежа.
| Име на продукта | Маслен комбиниран измервателен трансформатор | Модел на продукта | JLS-10 |
| Ниво на точност | 0,5/0,2 клас | Номинално напрежение | 6/10/35KV |
| Номинална честота | 50Hz | Коефициент на напрежение | 6000/100 |
Технически параметри на напреженовата секция на маслени комбинирани измервателни трансформатори JLS-35, 10, 6 и 3
|
Модел на продукта |
JLS-35 |
JLS-10 |
JLS-6 |
JLS-3 |
|
Номинално първично напрежение |
35KV |
10KV |
6KV |
3KV |
|
Максимално напрежение |
40,5KV |
11,5KV |
6.9KV |
3.5KV |
|
Номинално вторично напрежение |
100KV |
|||
|
Максимален капацитет |
1000VA |
460VA |
320VA |
320VA |
|
Еднократен тест за издържано напрежение на мощността |
80 |
38 |
32 |
25 |
|
Номинално ниво на изолация |
41/95/200 |
12/42/75 |
7.2/32/60 |
3,6/25/40 |
Технически параметри на текущата секция на маслени комбинирани измервателни трансформатори JLS-35, 10, 6 и 3
|
Номинален първичен ток |
Номинален вторичен ток |
FS множество |
1s токов множител на термична стабилност |
Номинален ток на динамична стабилност, кратен |
|
|
Едно променливо съотношение |
0.5、1.2、5.5、7.5、10、15、20、25、30、40、50、60 、75、100、120、150、200、250、300、400、600、800 |
5А |
10 |
70 |
120 |
|
Двойно съотношение |
2,5-5,5-10、7。5-15、10-20、15-30、20-40、25-50、30-60、50-75、100-20、150-300、250-500 |
||||
Той използва напълно запечатана структура на масления резервоар, осигуряваща отлични изолационни характеристики и силна устойчивост на влага, прах и замърсяване на околната среда. Сърцевината е направена от висококачествена силиконова стомана, за да се сведат до минимум загубите на енергия, докато прецизните медни намотки осигуряват стабилно предаване на ток и точен резултат от измерването.
В сравнение с конвенционалните отделни трансформатори, този маслен комбиниран измервателен трансформатор значително намалява сложността на окабеляването и подобрява ефективността на монтажа във външни подстанции и измервателни шкафове.
1. Подходящ за външен или вътрешен монтаж в разпределителни системи
2. Околна температура: -25 ℃ до +40 ℃
3. Надморска височина: ≤1000m (по-голямата надморска височина изисква персонализиран дизайн)
4. Приложим в среди без корозивни газове, силно замърсяване или силни вибрации
В1: Каква е основната функция на маслен комбиниран инструментален трансформатор?
О: Той интегрира измерване на напрежение и ток в едно устройство, осигурявайки точно измерване и релейна защита за енергийни системи със средно напрежение, като подстанции и разпределителни мрежи.
В2: Къде обикновено се инсталира този трансформатор?
О: Обикновено се използва в подстанции на открито, компактни трансформаторни станции, промишлени електроразпределителни системи и измервателни шкафове, изискващи стабилно измерване на енергията.
Q3: Какви нива на напрежение може да поддържа това оборудване?
О: Стандартните модели поддържат 3kV, 6kV, 10kV и 35kV системи, което го прави подходящ за широк спектър от приложения със средно напрежение.
Q4: Какви са предимствата на изолацията, потопена в масло?
О: Маслената изолация осигурява отлична диелектрична якост, разсейване на топлината и дългосрочна работна стабилност, особено в тежки външни среди.
Q5: Колко често се нуждае от поддръжка?
О: Конструкцията е напълно запечатана, така че изисква минимална поддръжка. Препоръчва се редовна проверка на състоянието на маслото и клемните връзки.
В6: Може ли да се персонализира за различни текущи съотношения?
О: Да, текущите съотношения и вторичните параметри могат да бъдат персонализирани според изискванията на проекта, за да съответстват на различни системи за измерване и защита.
