10KV вътрешен токов трансформатор

10KV вътрешен токов трансформатор (модел LZZBJ9-10) е предназначен за точно измерване на ток и защита в системи за захранване на закрито със средно напрежение. Обикновено се инсталира в табла за разпределителни уреди, измервателни шкафове и компактни подстанции, където се изисква стабилен изходен сигнал и надеждност на изолацията при непрекъсната работа.

В автоматизацията на разпределението и промишлените енергийни мрежи 10KV вътрешният токов трансформатор играе критична роля в преобразуването на висок първичен ток в стандартизирани вторични сигнали за измервателни инструменти и защитни релета. Неговата лята структура от епоксидна смола подобрява механичната якост и осигурява стабилна работа във влажна или прашна вътрешна среда.

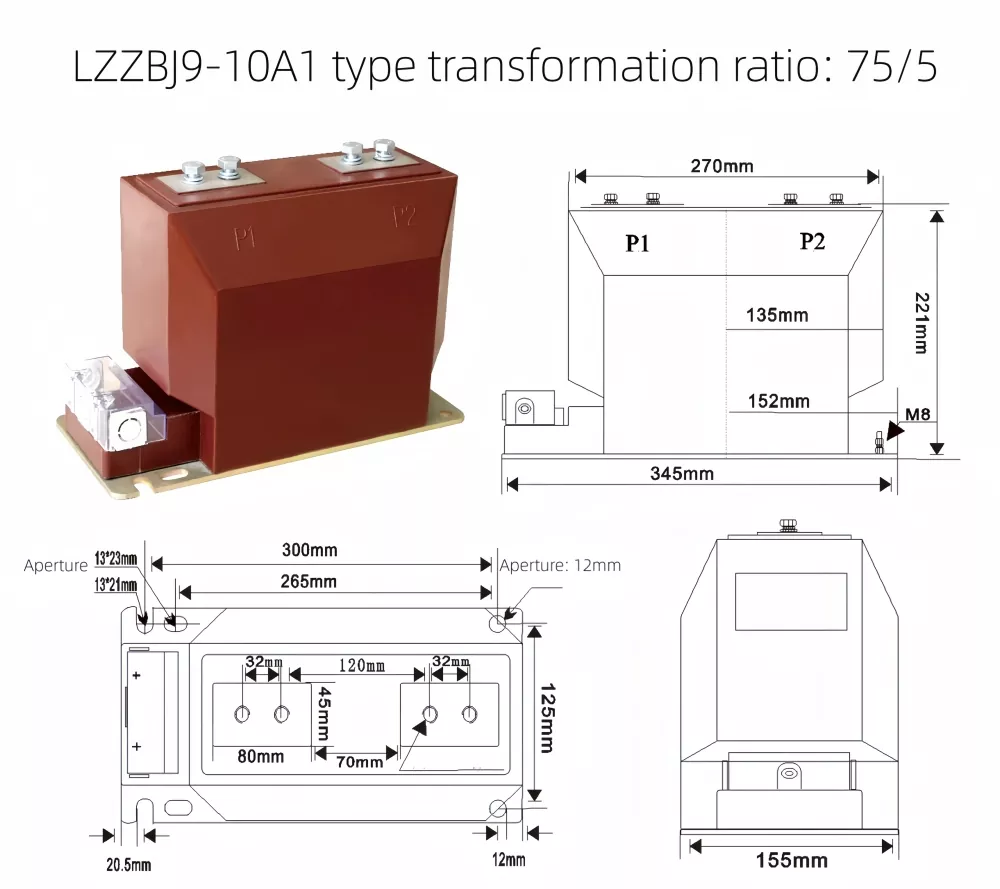

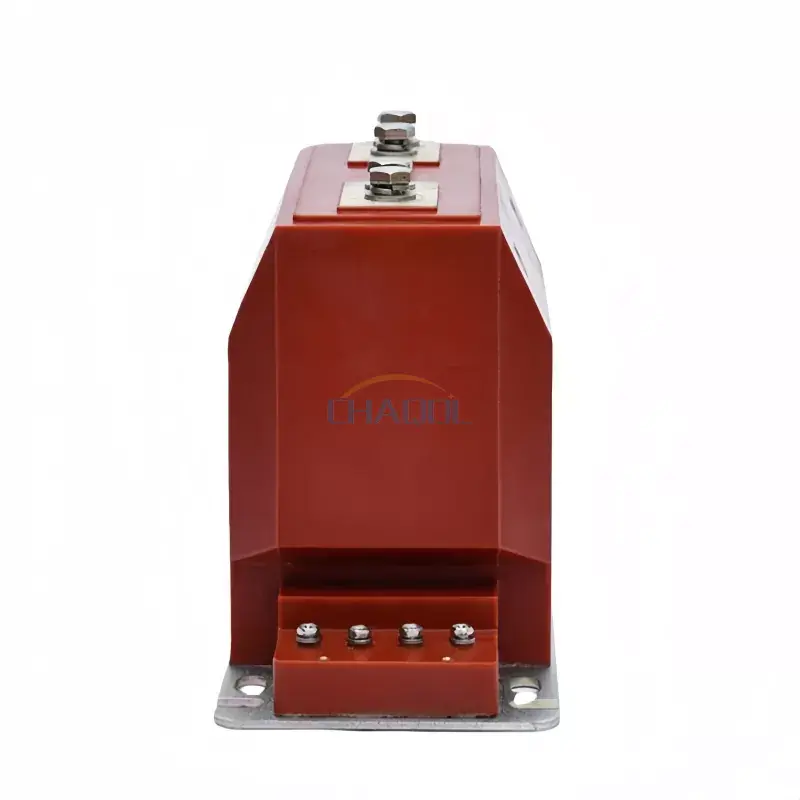

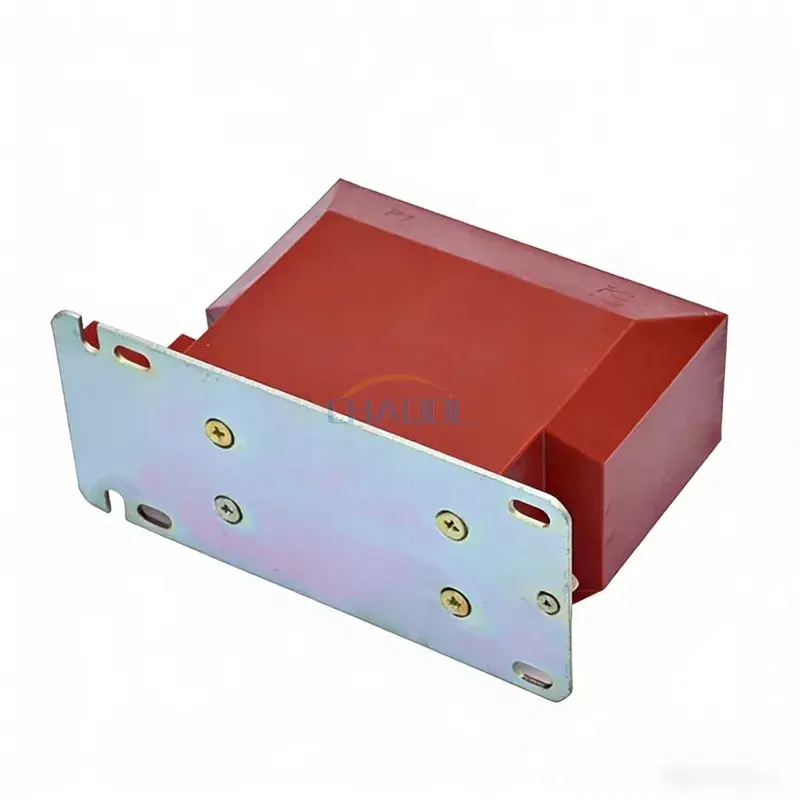

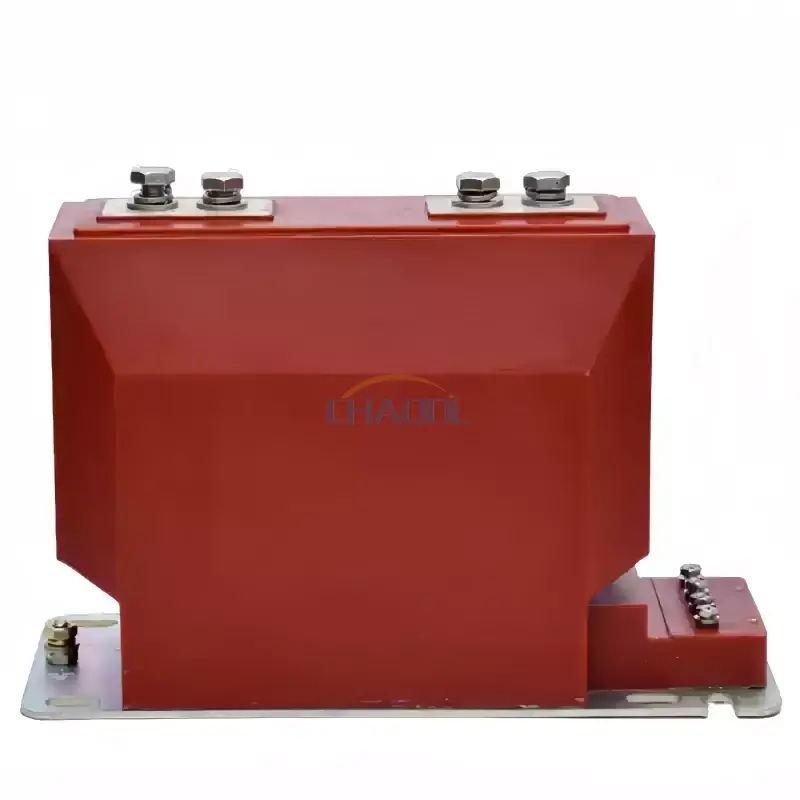

Дисплей на продукта и диаграма с размери

Инженерен дизайн и функционална структура

Тази серия използва напълно затворен процес на отливане с епоксидна смола, който интегрира желязното ядро, вторичната намотка и изолационната система в компактно тяло. Дизайнът намалява риска от частичен разряд и подобрява диелектричната якост, което го прави подходящ за дългосрочна работа в комутационни уредби под напрежение.

Вътрешният токов трансформатор 10KV също така е оборудван с подсилена клемна кутия за защита на вторичното окабеляване, заедно със заземяваща основа, която гарантира безопасна инсталация и съответствие със стандартите за електрическа безопасност в индустриална среда.

Технически параметри

Моделът LZZBJ9-10 поддържа множество конфигурации на първичен ток и класове на точност, за да отговори на различни изисквания за измерване и защита в електроразпределителните системи.

Номинален вторичен ток: 5A или 1A

Номинално ниво на изолация: 12/42/75KV

Сценарии за приложение

Този тип токови трансформатори се използват широко в електроразпределителни шкафове, вътрешни подстанции, системи за индустриална автоматизация и системи за управление на енергията. Той е особено подходящ за среди, изискващи висока точност на измерване и дългосрочна стабилност при условия на непрекъснато натоварване.

Вътрешният токов трансформатор 10KV обикновено се интегрира със защитни релета, измервателни уреди за енергия и системи за мониторинг в интелигентна мрежова инфраструктура и индустриални мрежи за контрол на мощността.

Проектиране на монтаж и безопасност

Основата на продукта е проектирана с множество монтажни отвори и заземителни клеми, осигуряващи стабилна фиксация и електрическа безопасност по време на работа. Вторичната клемна кутия осигурява допълнителна защита срещу случаен контакт и външни смущения.

Компактната му структура позволява лесна инсталация в разпределителни системи с ограничено пространство, намалявайки сложността на окабеляването и подобрявайки ефективността на поддръжката.

ЧЗВ

В1: Каква е основната функция на този токов трансформатор?
О: Преобразува висок първичен ток в стандартизиран нисък вторичен ток за измерване и защита в системи със средно напрежение на закрито.

Q2: Къде обикновено се инсталира 10KV вътрешен токов трансформатор?
О: Използва се главно във вътрешни разпределителни уредби, разпределителни шкафове и компактни подстанции в промишлени и битови енергийни системи.

Q3: Какви са основните му предимства в сравнение с конвенционалните CT?
О: Предлага изолация от епоксидна смола, компактен дизайн, висока точност и силна устойчивост на влага и прах, което го прави подходящ за дългосрочна работа.

В4: Може ли да поддържа различни диапазони на ток?
О: Да, налични са множество стойности на първичния ток, за да отговарят на различни изисквания за натоварване и система.

Q5: Подходящо ли е за интелигентни мрежови приложения?
О: Да, той се използва широко в интелигентни измервателни системи и автоматизирани разпределителни мрежи поради стабилния си изходен сигнал.

Q6: Изисква ли честа поддръжка?
О: Не е необходима честа поддръжка. Периодичната проверка на клемите и състоянието на изолацията обикновено е достатъчна.
