Чрез ядрения токов трансформатор

Anqiang Power разработва токов трансформатор LMZC-10 с ядрено ядро ​​въз основа на изискванията за полево приложение на съвременните електроразпределителни системи. Проектиран за комутационни среди със средно напрежение като GIS, RMU и компактни подстанции, продуктът осигурява стабилна производителност на измерване при сложни работни условия. Той използва напълно изолирана структура с корпус от устойчив на горене ABS и запечатан прозрачен капак на клемите за подобряване на безопасността и видимостта по време на окабеляване и поддръжка.

В практическите вериги за измерване и защита, той се използва широко за вземане на токови проби в реално време и релейна защита в енергийните системи. Неговата структура с разделена сърцевина или пръстен тип позволява директен монтаж върху първични кабели или шини без демонтиране на главния проводник, подобрявайки ефективността по време на проекти за модернизация или поддръжка.

Структурен дизайн и принцип на работа

Той е изграден с тороидална сърцевина от силициева стомана и изолация от епоксидна смола. Първичният проводник действа като намотка с един оборот, което значително подобрява ефективността на магнитното свързване и намалява загубата на енергия по време на работа.

Вторичната намотка е направена от медна жица с висока проводимост, за да се осигури стабилен изходен ток и точност на измерване. Напълно запечатаната структура от епоксидна смола подобрява устойчивостта на влага, защитата от прах и дългосрочната механична стабилност.

В приложенията в електротехниката токовият трансформатор с ядрено ядро ​​е предпочитан заради своята компактна структура и надеждна производителност в среда на непрекъсната работа.

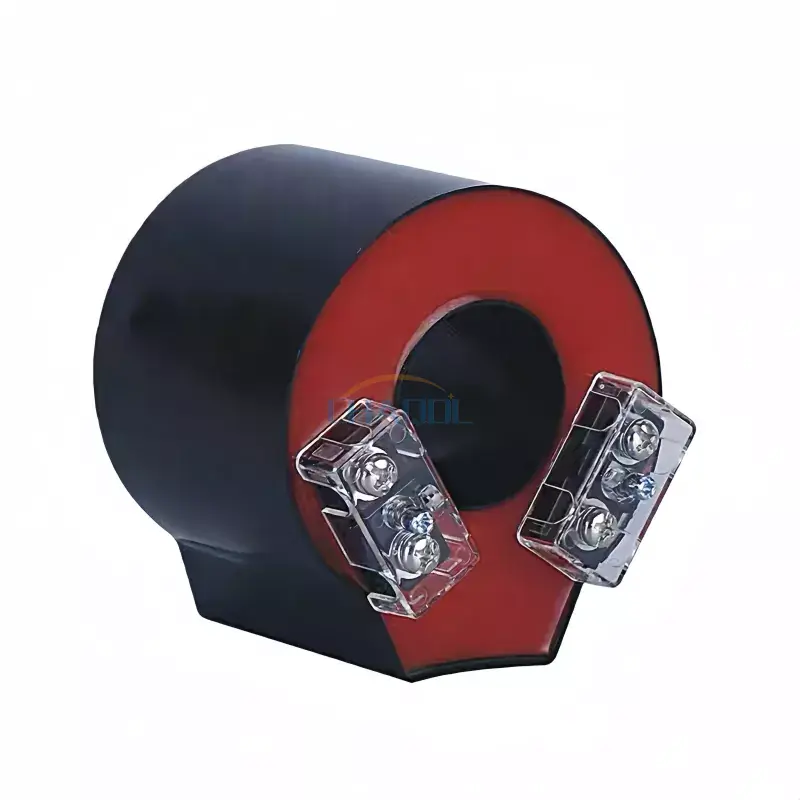

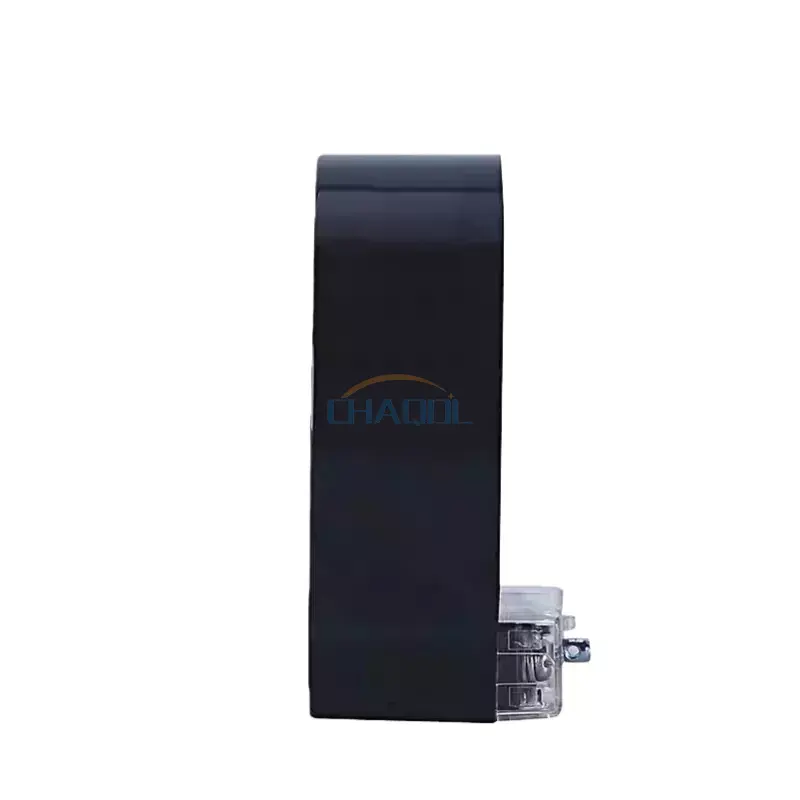

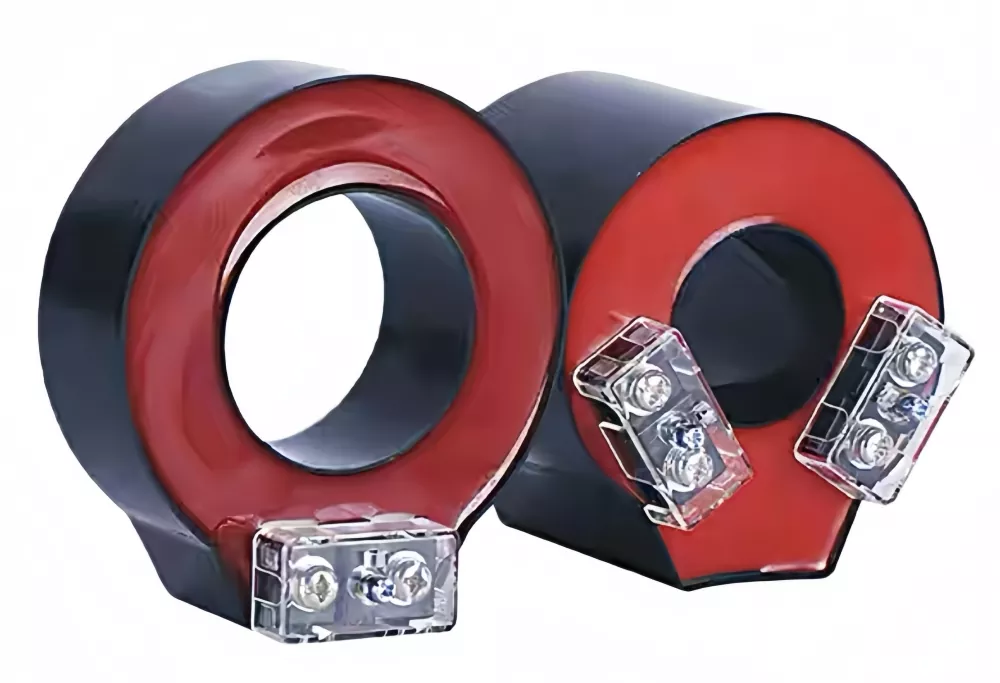

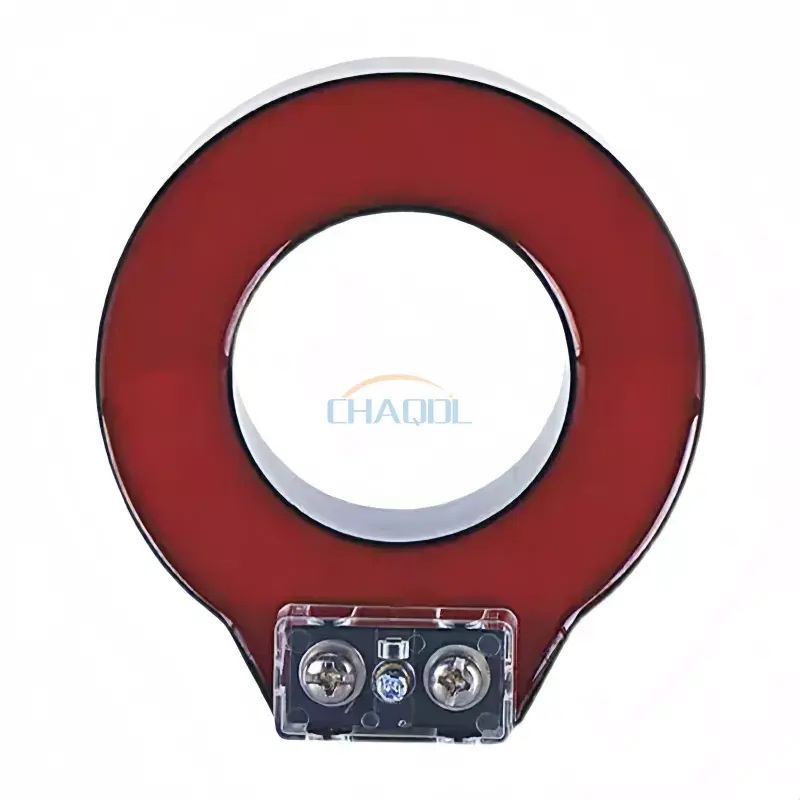

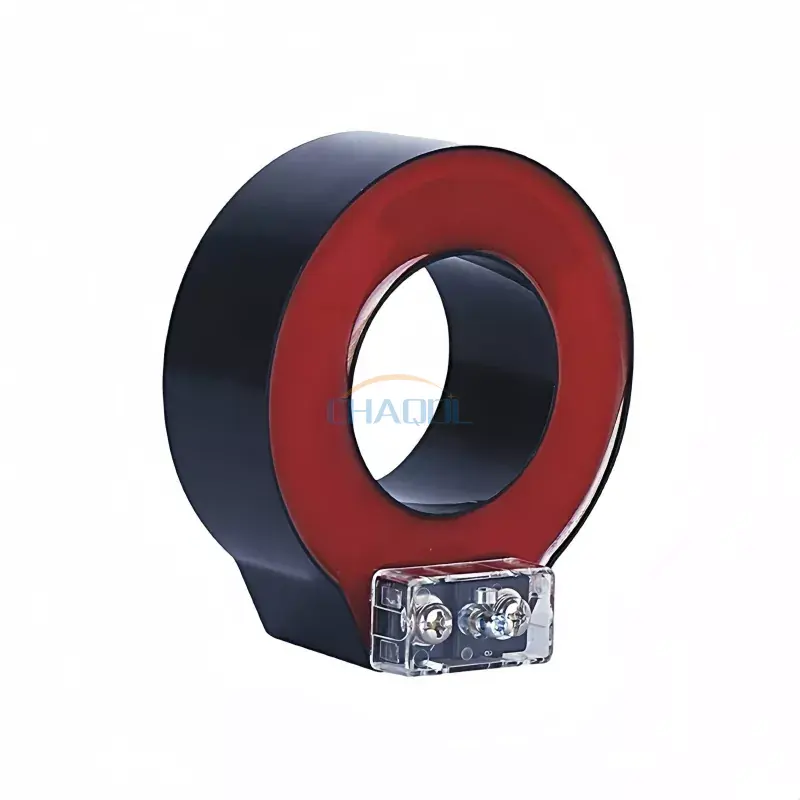

Показване на изображението на продукта

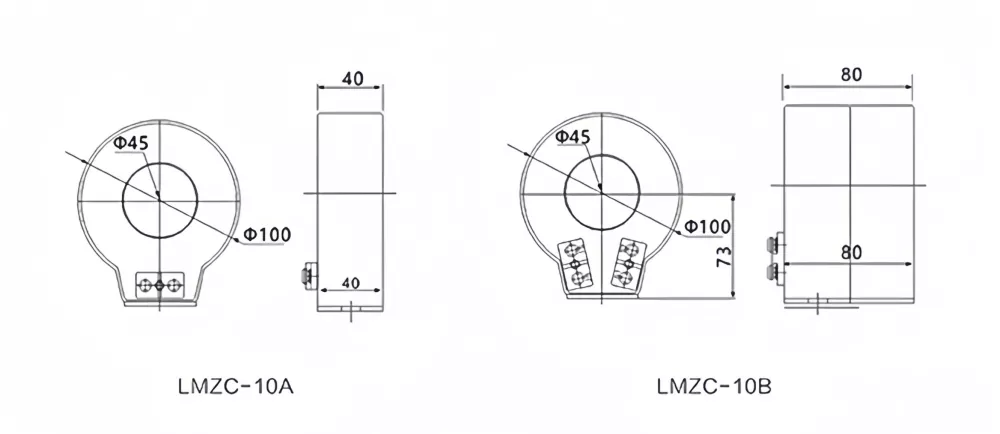

Диаграма на размерите на продукта

Технически параметри

Обхват на приложението и бележки за инсталиране

Тази серия се прилага широко в разпределителни шкафове за ниско напрежение, измервателни панели и системи за индустриална автоматизация. Трансформаторът за ток чрез ядро ​​е особено подходящ за проекти за модернизация, при които съществуващите шини или кабели не могат да бъдат изключени по време на монтажа. Поддържа непрекъсната работа в закрити среди със стабилен контрол на влажността и температурата.

Обхват на приложение

Широко приложение в електрически системи, изискващи точен мониторинг на тока и координация на защитата. Подходящ е както за промишлени, така и за битови инсталации.

• Разпределителни системи за ниско и средно напрежение
• Електроразпределителни шкафове и измервателни табла
• Системи за защита и мониторинг на подстанции
• Индустриални автоматизирани системи за управление на мощността
• Системи за производство на енергия от възобновяеми източници

Изисквания за инсталиране

Правилната инсталация е от съществено значение за осигуряване на точност на измерването и безопасна работа. Първичният проводник трябва да минава през центъра на сърцевината, за да поддържа балансирано разпределение на магнитния поток.

• Дръжте проводника центриран вътре в прозореца на сърцевината
• Не оставяйте вторичната верига отворена по време на работа
• Осигурете надеждно заземяване на вторичната клема
• Използвайте изолиран монтажен хардуер за механична стабилност

Предимства на производителността

В сравнение с конвенционалните токови трансформатори, токовият трансформатор Through Core осигурява подобрена оперативна ефективност и дългосрочна стабилност в електрически измервателни системи.

• Висока точност на измерване със стабилен линеен отговор
• Ниски загуби в сърцевината и подобрена електромагнитна производителност
• Изолация от епоксидна смола за повишена устойчивост на околната среда
• Компактен дизайн, подходящ за ограничено пространство за монтаж
• Дълъг експлоатационен живот с минимални изисквания за поддръжка

ЧЗВ

Q1: Каква е основната функция на този продукт?
О: Използва се за измерване на ток и защита в електрически системи, особено в приложения за разпределение и измерване.

В2: Може ли да се инсталира, без да се изключва системата?
О: Да, неговият дизайн с разделена сърцевина позволява инсталиране без прекъсване на първичния проводник.

Q3: С какви системи е съвместим?
О: Подходящ е за разпределителни уреди за ниско и средно напрежение, включително RMU и контролни панели.

Q4: Какво е нивото на изолация?
О: Нивото на изолация е предназначено за промишлени разпределителни среди и осигурява безопасна работа при условия на номинално напрежение.

Q5: Може ли да се използва на открито?
A: Той е предназначен главно за употреба на закрито; външната инсталация изисква допълнителна защитна кутия.

Q6: Колко често се нуждае от поддръжка?
О: При нормални работни условия е достатъчна периодична проверка, без да е необходима честа поддръжка.

Последна бележка: Този токов трансформатор с проходна сърцевина е проектиран за дългосрочна стабилна работа в модерни електроразпределителни системи, осигурявайки надеждно измерване и защита.
