Надеждното разпределение на средно напрежение зависи от безопасното превключване, ефективното управление на захранващото устройство и надеждното външно оборудване.Anqiang Powerдоставя на24kV Монтиран на стълб SF6 прекъсвач на товара, предназначени за надземни електроразпределителни мрежи, които изискват надеждно превключване на товара, гъвкава работа и практическа интеграция със системи за автоматизация на разпределението. Разбирането на принципа на работа, техническите спецификации и изискванията за инсталиране помага на комуналните услуги, индустриалните оператори и електрическите изпълнители да вземат информирани решения за покупка.

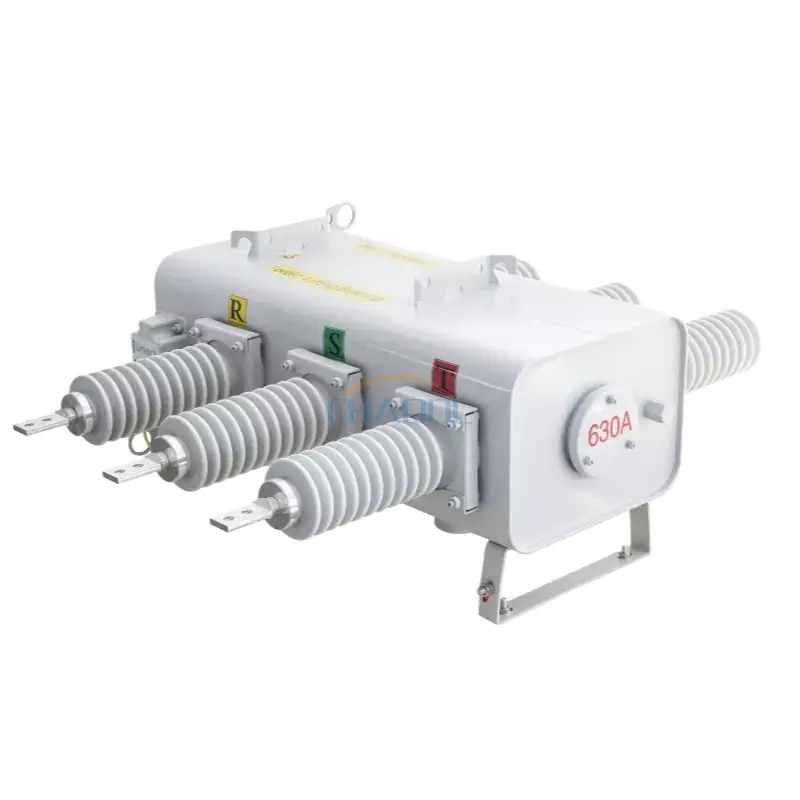

24kV монтиран на стълб SF6 превключвател на товара е комутационно устройство за външно средно напрежение, което използва газ серен хексафлуорид (SF6) за изолация и гасене на дъгата. Инсталиран на електрически стълб, той помага на операторите да контролират тока на натоварване, да разделят надземните захранващи устройства на управляеми секции и да поддържат планирани операции по превключване. Серията Anqiang Power FLW34-24 е посочена с номинален ток 630 A, опции за напрежение от 11 kV, 24 kV и 33 kV и опции за ръчно, електрическо и дистанционно управление. Това ръководство обяснява принципа на работа, основните технически параметри, приложенията, критериите за избор и съображенията за поддръжка на проекти за разпределителна мрежа.
24kV монтиран на стълб SF6 превключвател за прекъсване на товара е външно комутационно устройство, използвано в надземни разпределителни мрежи със средно напрежение. Основната му цел е да създава и прекъсва определени токове на натоварване при номиналните работни условия. Чрез активиране на контролирано превключване в избрани точки по захранващото устройство, това помага на комуналните услуги да управляват разпределението на мощността и да изолират секциите за оперативни цели.
Терминът описва три важни характеристики:
Продуктът Anqiang Power FLW34-24 е посочен за опции за номинално напрежение 11 kV, 24 kV и 33 kV с номинален ток от 630 A. Подходящата конфигурация трябва да бъде избрана според електрическите изисквания на мрежата и потвърдените от производителя рейтинги на продукта.
За разлика от обикновения разединител, прекъсвачът на товара е проектиран да прекъсва определен ток на натоварване. Въпреки това, той не трябва автоматично да се третира като прекъсвач, способен да прекъсва всеки ток на късо съединение. Необходимата защита при повреда трябва да бъде осигурена чрез координирана защитна система и подходящо оборудване.
Принципът на работа съчетава механичното контактно движение с електрическата изолация и дъгогасителните свойства на газа SF6. Когато контактите се разделят, докато текат ток, между тях може да се образува електрическа дъга. Превключващата камера е проектирана да контролира и гаси тази дъга при определени условия на работа на устройството.
Когато превключвателят е затворен, неговите проводими контакти осигуряват предвидения път на тока. Електричеството протича през надземната разпределителна верига към трансформатори надолу по веригата, промишлени съоръжения, търговски сгради или други свързани товари.
Когато се изисква разрешено превключване, работният механизъм премества контактите. Базираната на SF6 система за прекъсване помага за гасенето на дъгата, генерирана по време на разделянето на контактите, при условие че токът и условията на превключване остават в рамките на номиналната способност на оборудването.
Операторите могат да използват стратегически разположени превключватели, за да разделят разпределително захранващо устройство на секции. Това устройство поддържа планирана поддръжка, прехвърляне на натоварване и изолиране на определени мрежови секции. Действителното изолиране на повредата зависи от защитната схема, откриването на повреда, последователността на превключване и координацията с устройства нагоре и надолу по веригата.
В зависимост от избраната конфигурация, превключвателят може да поддържа ръчно, електрическо или дистанционно управление. Когато са включени съвместими контролери и комуникационни интерфейси, той може също да бъде част от система за автоматизация на разпространението.
За допълнителни опции за оборудване купувачите могат да проучат продуктовата гама превключватели за средно напрежение на Anqiang Power и да сравнят различни комутационни устройства, преди да финализират спецификацията на проекта.
Техническите параметри определят дали даден суич е подходящ за определена мрежа. Следната таблица обобщава основните спецификации, публикувани за продукта Anqiang Power FLW34-24/630-20. Стойностите трябва да бъдат проверени спрямо текущия лист с данни и одобрената конфигурация преди доставката.
| Параметър | Публикувана спецификация | Съображение за избор |
|---|---|---|
| Модел на продукта | FLW34-24 / FLW34-24/630-20 | Потвърдете точното обозначение на модела в офертата и листа с данни. |
| Опции за номинално напрежение | 11kV, 24kV, 33kV | Съобразете избраната версия с мрежовото напрежение и изискванията за изолация. |
| Номинален ток | 630А | Проверете непрекъснатия ток на натоварване и очакваните работни условия. |
| Номинална честота | 50/60Hz, посочени на страницата на продукта | Потвърдете приложимата честота за поръчаната конфигурация. |
| Пиков издържан ток | 50kA | Проверете основата на теста, продължителността и координацията с нивата на системни грешки. |
| Номинален краткотраен ток на устойчивост | 20/4kA/s, както е посочено | Поискайте разяснение на нотацията и нейната приложима продължителност. |
| Номинален ток на зареждане и прекъсване на кабела | 25А | Потвърдете пригодността за конкретното задължение за превключване на кабела. |
| Номинален ток на зареждане и прекъсване на линията | 16А | Проверете предвиденото приложение за превключване на въздушна линия. |
| Механична работа | 6000 изброени операции | Проверете условията на теста и графика за поддръжка. |
| Относителна скорост на изтичане на газ | Не повече от 1% годишно, както е посочено | Потвърдете приложимия стандарт и метод на измерване. |
| Защита на корпуса и контролера | IP44 в списъка | Оценете експозицията, разположението на шкафа и допълнителните нужди за опазване на околната среда. |
Важна забележка относно спецификацията:Публикуваният списък с параметри съдържа съкратени или потенциално двусмислени записи, включително нотация за честота и нотация за краткотраен ток. Тези стойности не трябва да се тълкуват като проверени резултати от тест без потвърждение от Anqiang Power. По-специално, пиковата издръжливост не е същата като номиналната мощност на прекъсване при късо съединение.
За проектна документация поискайте също приложимите протоколи от типови изпитвания, нива на изолация, подробности за работния механизъм, управляващо напрежение, разположение на клемите и монтажни чертежи. Тези документи помагат на инженерите да оценят целия превключващ модул, вместо да разчитат на една единствена оценка.
Когато е правилно проектиран и поддържан, SF6 превключвателят за прекъсване на товара предлага няколко практически предимства за надземни разпределителни системи.
Монтираната на стълб конструкция поставя превключвателното оборудване директно върху разпределителната структура. Това може да намали необходимостта от допълнително пространство на нивото на земята и да подкрепи оформлението на захранващите устройства, където специалното вътрешно електрическо помещение е непрактично.
SF6 има силни диелектрични свойства и се използва широко в електрическо оборудване с високо напрежение. В рамките на правилно проектирана превключваща камера поддържа изолация и гасене на дъгата. Действителната способност за превключване зависи от конструкцията на контакта, състоянието на газа, работния механизъм и номиналния режим.
Опциите за ръчно, моторизирано и дистанционно управление могат да обслужват различни оперативни изисквания. Дистанционното превключване може да намали необходимостта от посещения на място по време на рутинно преконфигуриране на мрежата, при условие че системата за управление и комуникационната инфраструктура са правилно внедрени.
Когато е интегриран със съвместими контролери и системи за наблюдение, монтиран на стълб превключвател може да допринесе за автоматизирано управление на захранващото устройство. Инженерите трябва да потвърдят комуникационните протоколи, изискванията за спомагателното захранване, контролната логика и механизмите за блокиране, преди да поръчат.
Запечатаната превключваща камера може да ограничи излагането на вътрешните компоненти на външно замърсяване. Въпреки това по-ниските изисквания за рутинна поддръжка не означават работа без поддръжка. Механичните връзки, контролните вериги, изолационните компоненти и параметрите, свързани с газа, все още изискват проверка съгласно инструкциите на производителя.
Друго съображение е отговорността към околната среда. SF6 е мощен парников газ, така че собствениците на оборудване трябва да прилагат предотвратяване на течове, възстановяване на газа и съвместимо боравене в края на жизнения цикъл. В зависимост от местните разпоредби и целите за устойчивост на проекта, алтернативните изолационни технологии също могат да изискват оценка.
24 kV монтиран на стълб SF6 превключвател за прекъсване на товара е подходящ за разпределителни приложения на открито, когато неговите електрически характеристики и екологични спецификации съответстват на инсталацията.
Пригодността на приложението зависи от повече от номиналното напрежение. Трябва да се оценят нивата на късо съединение, задълженията за превключване, температурата на околната среда, надморската височина, тежестта на замърсяване, натоварването от вятър, якостта на монтажа и необходимите контролни функции.
Екипите за доставки трябва да оценят цялостната работна среда, вместо да избират устройство само въз основа на напрежение и ток. Структурираният преглед може да намали пропуските в спецификациите и да избегне скъпи промени по време на инсталирането.
Купувачите, сравняващи превключващо оборудване, трябва също да разберат разликата между превключвател на товара и прекъсвач. Превключвателят на товара изпълнява определени нормални задължения за превключване, докато подходящо номинален прекъсвач е проектиран да прекъсва токовете на повреда в рамките на декларираната си способност за прекъсване. Проектът за защита на системата определя кои устройства са необходими и как работят заедно.
Правилният монтаж е от съществено значение за безопасната работа на външно оборудване със средно напрежение. Инсталирането и пускането в експлоатация трябва да се извърши от квалифициран електротехнически персонал съгласно одобрени процедури, с изолирана верига и всички съответни мерки за безопасност на място.
Интервалите за поддръжка трябва да следват инструкциите на производителя, приложимите електрически разпоредби и действителната работна среда. Честотата на проверките може да се наложи да се увеличи, когато оборудването е подложено на лошо време, силно замърсяване, често превключване или необичайни работни условия.
Работата с SF6 трябва да се извършва от обучен персонал, като се използва подходящо оборудване и процедури. Никога не изпускайте умишлено газ като метод за рутинна поддръжка. Следвайте приложимите екологични изисквания за откриване на течове, възстановяване, съхранение и изхвърляне.
Основната му функция е да създава и прекъсва определени токове на натоварване във външна разпределителна мрежа за средно напрежение. Той също така поддържа секциониране на фидер и контролирани операции по превключване. Защитата при повреда трябва да бъде осигурена от подходящо координирана защитна система.
В публикуваната информация за продукта е посочен номинален ток от 630A. Купувачите трябва да потвърдят точната поръчана конфигурация и нейните приложими технически оценки преди покупка.
Да, отдалечената работа се поддържа като опция за конфигурация на продукта. Необходимият контролер, спомагателно захранване, комуникационни интерфейси и съвместимост с автоматизация трябва да бъдат потвърдени за проекта.
Не. Превключвателят за прекъсване на товара е проектиран да прекъсва определени токове на натоварване, докато прекъсвачът е проектиран да прекъсва токовете на повреда в рамките на неговата номинална способност за прекъсване. Правилното подреждане на оборудването зависи от проучването за защита на мрежата и приложимите стандарти.
Anqiang Power изброява опции за номинално напрежение 11kV, 24kV и 33kV. Наличната конфигурация, изискванията за изолация и подробностите за размерите трябва да бъдат проверени с производителя.
да Въпреки че запечатаната газова камера може да намали излагането на външно замърсяване, остават необходими периодични проверки. Поддръжката трябва да обхваща работния механизъм, изолационните компоненти, системата за управление и състоянието на газа, както е посочено от производителя.
Осигурете системното напрежение, номиналния ток, честотата, инсталационната среда, необходимия режим на работа, управляващото напрежение, количеството, приложимите стандарти и местоположението на проекта. Еднолинейните диаграми, изискванията за монтаж и всички специални условия на околната среда могат да помогнат на доставчика да потвърди подходящата конфигурация.
24kV монтиран на стълб SF6 превключвател за прекъсване на товара може да играе важна роля в модерното разпределение на средно напрежение, като позволява контролирано превключване на товара, поддържа секциониране на фидер и предоставя опции за локална или дистанционна работа. Ефективността му зависи от правилния електрически избор, координирана защита при повреда, подходящ монтаж и отговорна дългосрочна поддръжка.
Anqiang Power предлага серията FLW34-24 за разпределителни проекти, изискващи превключващо оборудване, монтирано на стълбове, с публикувани спецификации за номинален ток 630A и множество опции за напрежение. Преди да направите поръчка, потвърдете техническия лист с данни, работната конфигурация, екологичната пригодност и съответната тестова документация. Ако планирате надграждане на комунални услуги, проект за промишлена дистрибуция или инсталация за автоматизация на дистрибуцията, прегледайте подробностите за продукта исвържете се с насза да обсъдите вашите изисквания за напрежение, технически спецификации и нужди за персонализиране с екипа на Anqiang Power.
