Като професионален производител на енергийно оборудване,Anqiang Powerосигурява надежденТоков трансформатор с нулева последователностпроектирани да откриват остатъчен ток и да поддържат защита от заземяване в електроразпределителните системи. Неговата структура с разделена сърцевина, стабилна магнитна производителност и удобна инсталация го правят подходящ за приложения за защита и наблюдение, където бързото откриване на грешки и надеждната работа са от съществено значение.
Токовият трансформатор с нулева последователност е специализиран токов трансформатор, използван за откриване на остатъчен ток или ток с нулева последователност, причинен от дисбаланс на тока и заземяване. За разлика от конвенционалните токови трансформатори, които измерват предимно индивидуални фазови токове, това устройство следи комбинирания ток, преминаващ през ядрото на трансформатора. При нормални работни условия векторната сума на наблюдаваните токове е близка до нула. Когато възникне заземяване или път на утечка, балансът се променя и се открива остатъчен ток. След това този сигнал може да бъде прехвърлен към защитно реле, за да започне подходящо защитно действие.
За промишлени разпределителни мрежи, подстанции, разпределителни модули и проекти за модернизация, изборът на правилния трансформатор изисква внимание към дизайна на сърцевината, размера на отвора, изолацията, метода на инсталиране, точността, съвместимостта на релетата и условията на околната среда. Правилно подбраният токов трансформатор с нулева последователност може да подобри наблюдението на повреди, като същевременно помага на системите за защита да реагират по-ефективно.
Какво представлява токов трансформатор с нулева последователност?
Как работи токовият трансформатор с нулева последователност?
Какви са основните характеристики на модерния токов трансформатор с нулева последователност?
Къде се използва токов трансформатор с нулева последователност?
Как да изберете правилния трансформатор?
Какво трябва да се има предвид при инсталирането?
Продуктови спецификации и справка за избор
Токовият трансформатор с нулева последователност, често наричан токов трансформатор с баланс на ядрото или трансформатор на остатъчен ток, е проектиран да открива токов дисбаланс в електрическа верига. Основното му приложение е идентифициране на остатъчен ток, свързан със заземяване, проблеми с изолацията или пътища на утечки.
Работната концепция е различна от тази на конвенционален фазов токов трансформатор. Вместо да се измерва само един проводник, проводниците, принадлежащи към защитената верига, преминават през магнитната сърцевина. Когато токовете, протичащи през проводниците, са балансирани, техните магнитни ефекти до голяма степен се компенсират взаимно. Когато повреда причини протичане на ток по нежелан път, в сърцевината се развива остатъчно магнитно поле и вторичната намотка произвежда съответния сигнал.
Този принцип на работа позволява на трансформатора да работи заедно със защитни релета и друго оборудване за наблюдение. Следователно за електроинженерите и системните интегратори устройството служи като важен сензорен компонент в рамките на цялостна схема за защита от земно съединение.
Принципът на работа е тясно свързан с настоящия закон на Кирхоф. В балансирана трифазна верига векторната сума на фазовите токове е теоретично нула:
Ia + Ib + Ic = 0
Следователно, магнитният поток, генериран вътре в сърцевината, е сведен до минимум и вторичният изход остава много малък.
Когато възникне заземяване, част от тока напуска планираната верига по непредвиден път. Следователно текущият баланс е нарушен:
Ia + Ib + Ic ≠ 0
Полученият остатъчен ток създава магнитен поток в сърцевината. След това вторичната намотка генерира електрически сигнал, който може да бъде открит от защитно реле.
Типична защитна последователност може да се обобщи, както следва:
Този процес позволява на защитната система да идентифицира необичаен остатъчен ток, без да разчита единствено на измервания от индивидуални фазови токови трансформатори.

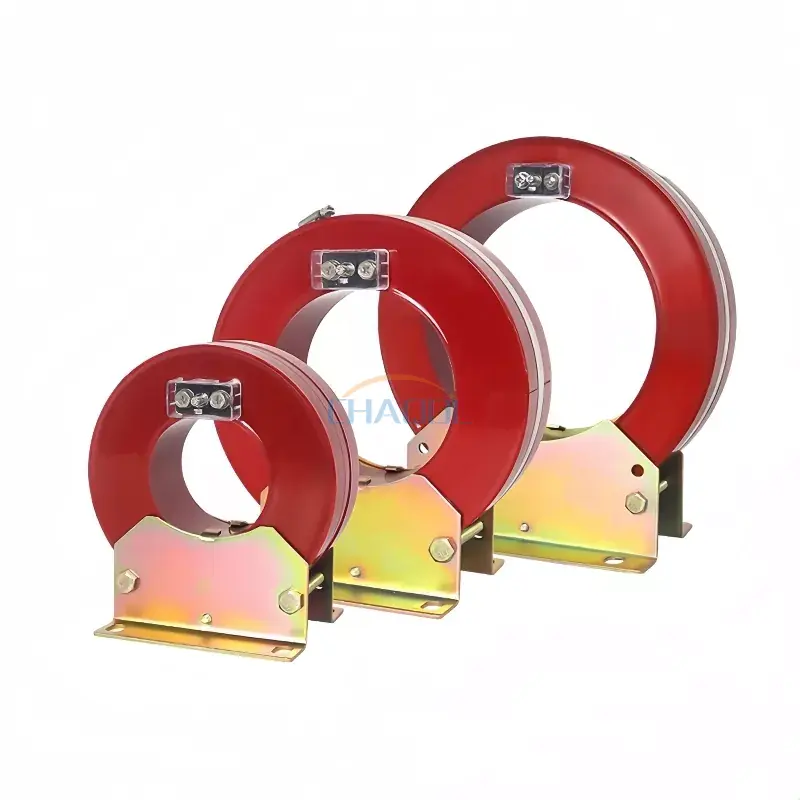

За промишлени електрически приложения механичната конструкция и електромагнитните характеристики са еднакво важни. Серията LXK на Anqiang Power използва дизайн с разделена сърцевина с вакуумно отливане от епоксидна смола, което позволява трансформаторът да бъде монтиран около съществуващи първични кабели, без да е необходимо отстраняване на кабела. Това може да бъде особено ценно за проекти за модернизация и поддръжка, където минимизирането на времето за престой е приоритет.
При оценката на този тип трансформатор трябва да се имат предвид няколко характеристики:
Тези характеристики правят конструкциите с разделена сърцевина особено практични при надграждане на съществуваща електрическа инфраструктура без значителна модификация на първичната верига.
Токовият трансформатор с нулева последователност може да бъде интегриран в широка гама от системи за разпределение на енергия и защита. Основната му роля е да предоставя информация за остатъчен ток на оборудване за защита или наблюдение.
Типичните приложения включват:
Например, в разпределителен шкаф, трансформаторът може да наблюдава проводниците, захранващи верига надолу по веригата. Ако влошаването на изолацията причини протичане на ток към земята, полученият остатъчен ток може да бъде открит и предаден към защитно реле. След това релето може да определи дали измереното състояние изисква прекъсване на веригата.
Този подход е ценен, защото ранното откриване на необичайни текущи условия може да помогне за намаляване на риска от повреда на оборудването, продължителен престой и инциденти, свързани с електрическата безопасност.
Изборът на токов трансформатор с нулева последователност не трябва да се основава само на размера на отвора. Инженерите трябва да оценят заедно електрическата система, инсталационната среда, защитното реле и механичното устройство.
| Фактор на подбор | Какво да вземете предвид | Защо има значение |
|---|---|---|
| Основна бленда | Съпоставете вътрешния диаметър с разположението на кабела или проводника | Осигурява практичен монтаж и достатъчна свобода |
| Системно напрежение | Потвърдете съвместимостта с електрическата система | Поддържа подходяща изолация и безопасна работа |
| Остатъчен ток | Определете очаквания обхват на откриване | Помага за осигуряване на подходяща защитна чувствителност |
| Релейна съвместимост | Проверете изискванията за вторичен изход и реле | Гарантира, че системата за защита може правилно да интерпретира сигнала |
| Метод на инсталиране | Помислете за конструкция с твърдо ядро или разделно ядро | Моделите с разделени ядра са изгодни за приложения за модернизация |
| Условия на околната среда | Температура, ниво на замърсяване, влажност и място на монтаж | Поддържа надеждна дългосрочна работа |
За приложения за модернизация трансформаторът с разделена сърцевина може да предложи значително практическо предимство, тъй като техниците обикновено могат да го инсталират около съществуваща кабелна подредба, вместо напълно да демонтират първичната верига.
Правилната инсталация е от съществено значение за надеждното измерване на остатъчен ток. Проводникът, преминаващ през отвора на трансформатора, трябва да следва защитния дизайн, така че трансформаторът да измерва пълното съотношение на тока на защитената верига.
Преди инсталиране инженерите трябва да проверят:
За референтната серия LXK посочените нормални работни условия включват инсталация на закрито, температурен диапазон на околната среда от -5°C до 40°C и некорозивна среда с ниско замърсяване. Инженерите трябва винаги да потвърждават действителните условия на проекта спрямо техническата документация на избрания продукт преди монтажа.
Серията LXK на Anqiang Power предоставя множество опции за бленда за приспособяване към различни първични кабелни подредби. Наличните размери варират от приблизително 80 mm до 300 mm, което дава на инженерите гъвкавост при интегрирането на трансформатора в съществуващо разпределително оборудване.
| Модел | Апертура D | Измерение E | Размер L | Размер L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 мм | 130 мм | 123 мм |
| LXK-100 | Φ100 | 58 мм | 130 мм | 122 мм |
| LXK-120 | Φ120 | 57 мм | 130 мм | 120 мм |
| LXK-150 | Φ150 | 58 мм | 190 мм | 123 мм |
| LXK-180 | Φ180 | 58 мм | 190 мм | 125 мм |
| LXK-200 | Φ200 | 60 мм | 280 мм | 129 мм |
| LXK-240 | Φ240 | 80 мм | 280 мм | 167 мм |
| LXK-260 | Φ260 | 55 мм | 280 мм | 120 мм |
| LXK-300 | Φ300 | 80 мм | 280 мм | 170 мм |
За подробна информация за продукта инженерите могат да прегледатПродуктова страница за токов трансформатор с нулева последователности сравнете наличните размери на блендата с физическите изисквания на инсталацията.
Неговата основна цел е да открива остатъчен ток или ток с нулева последователност, свързан със заземяване и утечка на ток. Изходът може да бъде свързан към защитно реле за наблюдение и изолиране на повреда.
да Конструкцията с разделена сърцевина е особено благоприятна за приложения за модернизация и поддръжка, тъй като трансформаторът може да бъде монтиран около съществуващ кабел, без да е необходимо първичният кабел да бъде изключен.
Конвенционалният токов трансформатор обикновено измерва тока в отделен проводник, докато трансформаторът с нулева последователност открива остатъчния ток, произтичащ от векторната връзка на проводниците, преминаващи през неговата сърцевина.
Типичните приложения включват разпределителни шкафове, подстанции, пръстеновидни главни блокове, системи за защита на трансформатори, разпределителни модули и защитни панели за прекъсвачи.
Важните фактори включват отвор на сърцевината, изисквания към електрическата система, очакван остатъчен ток, вторичен изход, съвместимост на релето, изисквания за изолация, метод на инсталиране и условия на околната среда.
Токовият трансформатор с нулева последователност е критичен сензорен компонент за съвременни системи за откриване на земни съединения и електрически защитни системи. Чрез наблюдение на остатъчния ток, създаден, когато нормалният токов баланс е нарушен, той предоставя на защитните релета ценна информация за идентифициране на необичайни работни условия. Конструкцията с разделена сърцевина допълнително подобрява гъвкавостта на монтажа, особено при проекти за модернизация и поддръжка.
За проекти, изискващи надеждно откриване на остатъчен ток, Anqiang Power предлага решения от серия LXK с множество размери на апертурата, вакуумно отливане от епоксидна смола, студено валцувани сърцевини от силициева стомана и безкислородни медни намотки. Ако избирате подходящ трансформатор за разпределителна мрежа, разпределителна уредба или защитна система,свържете се с насза да обсъдим вашите технически изисквания и да намерим подходящо решение за токов трансформатор с нулева последователност за вашето приложение.
