Резюме на статията: A Чрез сърдечен токов трансформаторосигурява практичен начин за измерване на променлив ток и поддържаща защита на веригата без директно свързване на измервателни уреди към проводници с голям ток.Anqiang Powerразработва серията LMZC-10 за приложения за разпределение на електроенергия, включително разпределителни уреди за средно напрежение, измервателни панели, RMU, GIS, компактни подстанции и индустриални енергийни системи. С тороидална сърцевина от силиконова стомана, медна вторична намотка, изолация от епоксидна смола и компактна конструкция, този трансформатор е проектиран за стабилно вземане на проби от ток и надеждна дългосрочна работа.
Съдържание
- Какво е токов трансформатор с ядро?
- Как работи токовият трансформатор със сърцевина?
- Какво представлява структурният дизайн?
- Кои технически параметри са най-важни?
- Къде се използва токов трансформатор със сърцевина?
- Какви са основните предимства на производителността?
- Как да изберете правилния модел?
- Какви практики за инсталиране трябва да се следват?
- Често задавани въпроси
- Заключение

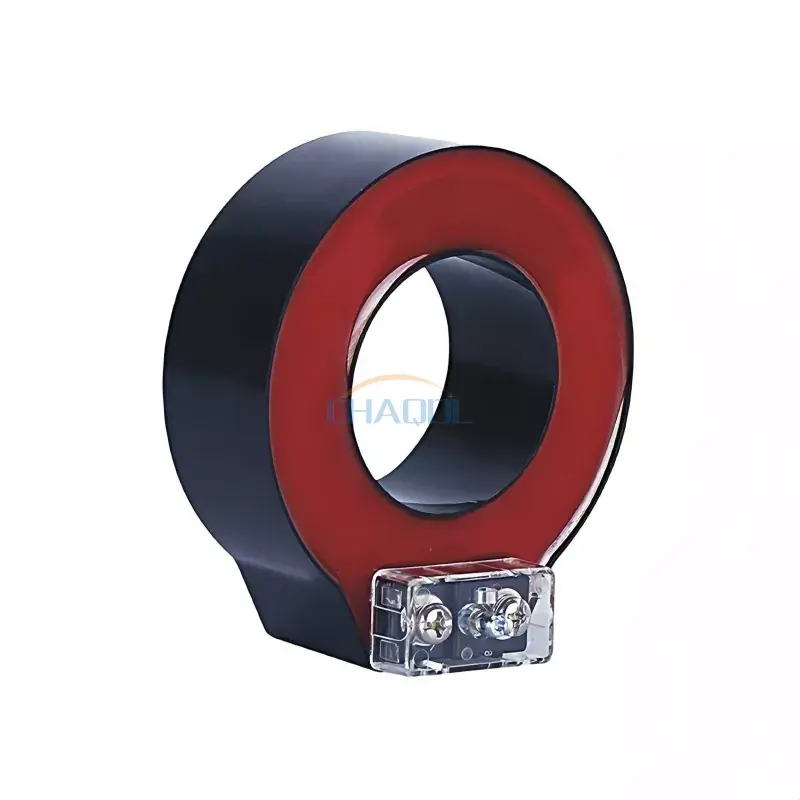

Какво е токов трансформатор с ядро?
Токовият трансформатор с ядро е електрически инструментален трансформатор, предназначен да преобразува висок първичен ток в по-нисък стандартизиран вторичен ток, който може безопасно да се използва от измервателни уреди, измервателни уреди и защитни релета. Вместо свързване на измервателната верига директно към силнотоковия проводник, първичният кабел или шина преминава през сърцевината на трансформатора.
Серията LMZC-10 от Anqiang Power е проектирана за променливотокови захранващи системи с работно напрежение под 35kV. Може да се конфигурира за приложения, включващи нива на напрежение като 10kV, 24kV и 35kV според изискванията на проекта. Структурата му е подходяща за приложения, при които надеждното вземане на токови проби, измерване и релейна защита са от съществено значение.
За разлика от конвенционалния трансформатор, който може да има специална първична намотка, конструкцията с проходна сърцевина използва проводника, минаващ през сърцевината, като първичен намотка. Тази конструкция може да осигури компактно решение за електрическо разпределително оборудване, като същевременно опростява интегрирането в подходящи системи.
Как работи токовият трансформатор със сърцевина?
Принципът на работа се основава на електромагнитна индукция. Когато променливият ток протича през първичния проводник, той генерира магнитно поле около проводника. Магнитният поток преминава през ядрото на трансформатора и индуцира пропорционален ток във вторичната намотка.
Полученият вторичен ток обикновено е стандартизиран за свързване към измервателно или защитно оборудване. За LMZC-10 опциите за вторичен ток включват 5A и 1A, в зависимост от избраната конфигурация.
Основният оперативен процес може да се обобщи, както следва:
- Първичният кабел или шина пренася системния ток.
- Първичният проводник преминава през магнитната сърцевина.
- Променливият ток създава магнитен поток в сърцевината.
- Вторичната намотка реагира на магнитния поток.
- Към измервателната или защитната верига се подава намален вторичен ток.
- Свързаното оборудване използва сигнала за наблюдение, измерване или защитни функции.
Това разположение разделя измервателната верига от първичния захранващ проводник, което прави мониторинга на тока по-практичен в много разпределителни приложения.
Какво представлява структурният дизайн?
Конструкцията на трансформатора има пряко влияние върху стабилността на измерването, изолационните характеристики, устойчивостта на околната среда и експлоатационния живот. LMZC-10 използва тороидална сърцевина от силиконова стомана, комбинирана с изолация от отливка от епоксидна смола.
Ядро и магнитна верига
Тороидалната сърцевина от силициева стомана осигурява магнитния път, необходим за електромагнитна индукция. Правилно проектираната магнитна верига спомага за поддържането на стабилни характеристики на трансформация на тока и поддържа надеждни измервания.
Първичен проводник
Първичният проводник, преминаващ през сърцевината, функционира като първична намотка с едно навиване. Това разположение позволява на трансформатора да измерва тока, протичащ през съществуващ кабел или шина, без да е необходима конвенционална многооборотна първична намотка.
Вторична намотка
Вторичната намотка използва медна жица с висока проводимост, за да произведе стабилен изходен ток за свързани измервателни уреди и защитни устройства. Вторичната верига трябва да бъде правилно свързана и обработена в съответствие с дизайна на оборудването и приложимите процедури за електрическа безопасност.
Изолация и корпус
Продуктът използва изолация от епоксидна смола и корпус от ABS, забавящ горенето. Запечатаният прозрачен капак на клемите също е проектиран да подобри видимостта около зоната на свързване, като същевременно поддържа по-безопасно окабеляване и поддръжка.
Кои технически параметри са най-важни?
Изборът на токов трансформатор изисква повече от просто съответствие на номиналния ток. Инженерите трябва да оценят заедно електрическата система, целта на измерването, инсталационните размери, изискванията за точност и изискванията за защита.
| Параметър | Справка LMZC-10 | Защо има значение |
|---|---|---|
| Модел на продукта | LMZC-10 | Идентифицира приложимата конфигурация на продукта |
| Номинална честота | 50/60Hz | Съвпада с обичайните честоти на AC захранващата система |
| Вторичен ток | 1А / 5А | Определя съвместимостта със свързаното оборудване |
| Материал | Огнеустойчив ABS | Поддържа механична защита и електрическа безопасност |
| Ядро | Тороидална силиконова стомана | Осигурява магнитния път за трансформация на тока |
| Изолация | Отливка от епоксидна смола | Подобрява изолацията и устойчивостта на околната среда |
| Приложимо системно напрежение | Под 35kV | Определя предвидения обхват на електрическо приложение |
Класът на точност и номиналното натоварване също трябва да бъдат разгледани внимателно. Различни приложения може да изискват измервателен токов трансформатор, защитен токов трансформатор или конфигурация с двойна намотка. Необходимият обхват на първичния ток трябва да бъде съобразен с действителните работни условия, а не да бъде избран единствено от максималния възможен ток.
Къде се използва токов трансформатор със сърцевина?
Компактната структура и директното разположение на проводника през сърцевината правят този тип трансформатор подходящ за редица електрически измервания и приложения за защита.
- Електроразпределителни шкафове:Поддържа текущо измерване и наблюдение вътре в разпределителното оборудване.
- Измервателни панели:Осигурява токови сигнали за електрически измервателни системи.
- Разпределителна апаратура средно напрежение:Може да се интегрира в подходящи GIS, RMU и конфигурации на разпределителна уредба.
- Подстанции:Поддържа функции за вземане на проби от ток и релейна защита.
- Индустриална автоматизация:Позволява електрически мониторинг в индустриални системи за контрол на мощността.
- Системи за възобновяема енергия:Може да поддържа текущо наблюдение, когато електрическият дизайн и спецификациите на трансформатора са съвместими.
- Проекти за реконструкция:Подходяща конфигурация с разделена сърцевина може да опрости инсталирането около съществуващи проводници, където дизайнът на системата позволява.
При реконструкция, условията на монтаж трябва да бъдат оценени преди избора. Прозорецът на сърцевината, размерът на проводника, номиналният ток, изискванията за изолация и наличното пространство за монтаж трябва да съответстват на действителната система.
Какви са основните предимства на производителността?
Компактна интеграция
Пръстенообразната структура позволява на първичния проводник да преминава през сърцевината, създавайки компактно устройство за измерване на електрически шкафове и комутационни уреди.
Измерване на стабилен ток
Тороидалното силициево стоманено ядро и медната вторична намотка са проектирани да осигурят стабилни характеристики на трансформация на тока за измерване и приложения за защита.
Защита на изолацията
Отливката от епоксидна смола осигурява електрическа изолация и допринася за устойчивост срещу влага, прах и механични натоварвания на околната среда.
Гъвкаво приложение
Серията може да бъде конфигурирана за различни диапазони на първичен ток и изисквания за точност. Следователно изборът на продукт може да се основава на това дали приложението се фокусира върху измерване, защита или комбинирани функции.
Намалена сложност на инсталацията
Когато приложимата конфигурация на трансформатора и условията на системата го позволяват, подредбата с проходно или разделено ядро може да намали работата, необходима за интегриране на измерване на ток в съществуваща електрическа инфраструктура.
Как да изберете правилния модел?
Надеждният процес на избор започва с електрическата система, а не с външния вид на трансформатора. Преди да направят поръчка, инженерите и екипите за закупуване трябва да потвърдят следната информация:
- Първичен ток:Определете номиналния и очаквания работен ток на проводника.
- Системно напрежение:Уверете се, че трансформаторът е подходящ за планираното ниво на напрежение.
- Честота:Проверете дали приложението използва 50Hz или 60Hz работа.
- Вторичен изход:Изберете 1A или 5A според свързания измервателен уред, реле или оборудване за наблюдение.
- Клас на точност:Определете изискването за точност според това дали трансформаторът се използва за измерване, отчитане или защита.
- тежест:Проверете необходимия VA рейтинг на вторичната верига.
- Основен прозорец:Уверете се, че първичният кабел или шина могат физически да преминат през сърцевината.
- Инсталационна среда:Потвърдете вътрешните/външните условия, температурата, влажността, замърсяването и наличната защита на корпуса.
За по-големи електрически проекти тези параметри трябва да бъдат прегледани заедно с цялостния проект за защита и измерване. Правилно избраният токов трансформатор помага за предотвратяване на несъвместимост между трансформатора и оборудването за наблюдение надолу по веригата.
Какви практики за инсталиране трябва да се следват?
Правилният монтаж е от съществено значение както за електрическата безопасност, така и за ефективността на измерването. Първичният проводник трябва да преминава през центъра на сърцевината, както е посочено в дизайна на продукта, като помага да се поддържа желаното разпределение на магнитния поток.
- Потвърдете рейтинга на трансформатора преди инсталиране.
- Проверете дали първичният проводник пасва правилно през прозореца на сърцевината.
- Дръжте проводника в подходящо положение в сърцевината.
- Уверете се, че вторичните клеми са свързани правилно.
- Следвайте приложимите изисквания за вторично заземяване.
- Не работете с вторична верига на токов трансформатор в опасно състояние на отворена верига.
- Използвайте подходящ изолиран монтажен хардуер, където е необходимо.
- Проверете клемите и изолацията по време на плановата поддръжка.
Електрическата инсталация винаги трябва да се извършва от квалифициран персонал в съответствие с приложимите местни разпоредби, системни чертежи и инструкции на производителя.
Често задавани въпроси
Каква е основната цел на токовия трансформатор чрез ядро?
Неговата основна цел е да трансформира висок променлив ток в по-нисък вторичен ток, който може да се използва за измерване, измерване, мониторинг и релейна защита.
Какви опции за вторичен ток са налични за LMZC-10?
Информацията за продукта LMZC-10 изброява опции за вторичен ток 1A и 5A. Подходящата опция зависи от изискванията на свързаното измервателно или защитно оборудване.
За какъв диапазон на напрежение е предназначен трансформаторът?
LMZC-10 е предназначен за променливотокови захранващи системи с работни напрежения под 35 kV, с възможност за персонализиране за приложения като 10 kV, 24 kV и 35 kV според изискванията на проекта.
Може ли да се използва дизайн през ядро за приложения за модернизация?
да Подходяща конфигурация с проходна или разделена сърцевина може да бъде полезна за проекти за модернизация и поддръжка, тъй като първичният проводник може да премине през трансформатора, без да е необходима конвенционална специална първична намотка. Реалната осъществимост на инсталацията зависи от конкретната системна конфигурация.
Какви материали са използвани в конструкцията на LMZC-10?
Трансформаторът използва тороидална сърцевина от силиконова стомана, вторична намотка от мед с висока проводимост, изолация от отливка от епоксидна смола и корпус от ABS, забавящ горенето.
Подходящ ли е продуктът за външен монтаж?
Посочената информация за продукта описва главно приложения на закрито. Следователно употребата на открито трябва да се оценява в зависимост от заграждението, условията на околната среда, изискванията за изолация и специфичната за проекта конфигурация.
Заключение
Токовият трансформатор чрез ядро предлага практичен подход за измерване на ток и защита в електроразпределителните системи чрез използване на първичния кабел или шина като първичен проводник през магнитната сърцевина. За приложения, включващи разпределителни уреди, разпределителни шкафове, измервателни панели, подстанции и промишлени енергийни системи, внимателното съпоставяне на първичен ток, напрежение, честота, вторичен изход, точност, натоварване и инсталационни размери е от съществено значение.
LMZC-10 на Anqiang Power съчетава тороидална силиконова стоманена сърцевина, медна вторична намотка, изолация от епоксидна смола и компактен корпус за приложения, изискващи надеждно вземане на токови проби и защита. Ако избирате токов трансформатор за нова инсталация, проект за преоборудване или персонализирана система за разпределение на електроенергия, прегледайте спецификациите на токовия трансформатор на ядрото исвържете се с насс вашия номинален ток, ниво на напрежение, клас на точност, вторичен ток и изисквания за инсталиране, за да обсъдите подходящо решение.
