12KV външен прекъсвач, монтиран на стълб

Model:ZW20-12F

Anqiang Power е китайски производител на 12kV външни монтирани на стълб прекъсвачи. Това монтирано на открито електроразпределително оборудване има номинално напрежение 12kV и работи на трифазен променлив ток 50Hz. Той разполага с отлични възможности за повторно затваряне, когато се използва с контролер, отговаряйки на изискванията на системите за автоматизация на разпределението. Използва се предимно за включване и изключване на токове на натоварване и токове на късо съединение в енергийни системи 10 kV и се използва в подстанции и разпределителни системи на промишлени и минни предприятия.

Изпратете запитване

Описание на продукта

Anqiang Powerпредставя серията ZW20-12F, следващо поколение12KV външен прекъсвач, монтиран на стълбпредназначени за трифазни AC 50Hz надземни разпределителни системи. Проектиран с усъвършенствана технология за вакуумно прекъсване и запечатан с газ SF6 корпус (дизайн с нулево габаритно налягане), този прекъсвач безпроблемно интегрира функциите на вакуумен прекъсвач, повторно затваряне и секциониращ механизъм. Независимо дали управлявате мрежа за електрификация в селски райони, система за разпределение на индустриални паркове или проект за автоматизация на интелигентна мрежа, ZW20-12F осигурява надеждна защита от повреди и възможности за дистанционно управление.

ZW20-12F срещу традиционна външна къртачка

ZW20-12F Външен прекъсвач

Усъвършенстван дизайн, монтиран на стълб

✓ Нулево манометрично налягане на газ SF6– Безопасен и екологичен
✓ Авиационен конектор за вторично окабеляване– Лесна интеграция на контролера
✓ Запечатана структура без нужда от поддръжка
✓ Създаден за системи за автоматизация на разпространението (DA).

Традиционен брейкър

Конвенционален прекъсвач за масло/SF6

✓ Изисква периодична поддръжка
✓ Работа с по-високо налягане на газ
✓ Обемно окабеляване за управление
✓ Ограничена функционалност за повторно затваряне

📍 Ръководство за кандидатстване и избор: Сценарии от реалния свят

✅ Сценарий 1: 10kV селска електрифицираща мрежа (въздушни линии)
ИзползвайтеZW20-12Fкато основно защитно устройство на разклонителните линии. С автоматичен контролер за повторно включване, той изчиства временните повреди и намалява времето за прекъсване. Авиационният конектор опростява полевото окабеляване.

✅ Сценарий 2: Система за разпределение на индустриалния парк
ZW20-12F се справя с ток на натоварване от 630/1000A и прекъсва повреди при късо съединение до 25kA. Неизискващият поддръжка дизайн намалява оперативните разходи за фабрично разпределение на мощността.

✅ Сценарий 3: Интелигентна автоматизация на мрежата (Автоматизация на захранващото устройство)
Когато е сдвоен с контролер за автоматизация на захранващото устройство, ZW20-12F поддържа дистанционно наблюдение, изолиране на неизправности и възстановяване на услугата - идеално за модерни проекти за автоматизация на дистрибуцията.

📋 Технически спецификации – Типово тестван (GB/T 1984 / IEC 62271-100)

Проект	Стойност на параметъра
Номинално напрежение	12kV
Номинална честота	50Hz
Номинален ток	630/1000 А
Номинален ток на прекъсване на късо съединение	20/25 kA
Номинален пиков ток на устойчивост	50/63 kA
Номинален краткотраен ток на устойчивост	20/25 kA
Номинален ток на късо съединение	50/63 kA
Номинална работна последователност	Отвори - 0,3 секунди - Затвори - 180 секунди - Отвори - Затвори
Механичен живот	10 000 пъти
Номинални цикли на прекъсване на тока	10 000 пъти
Номинален капацитет на прекъсване при късо съединение	30 пъти
Номинално налягане на газ SF6	0Mpa

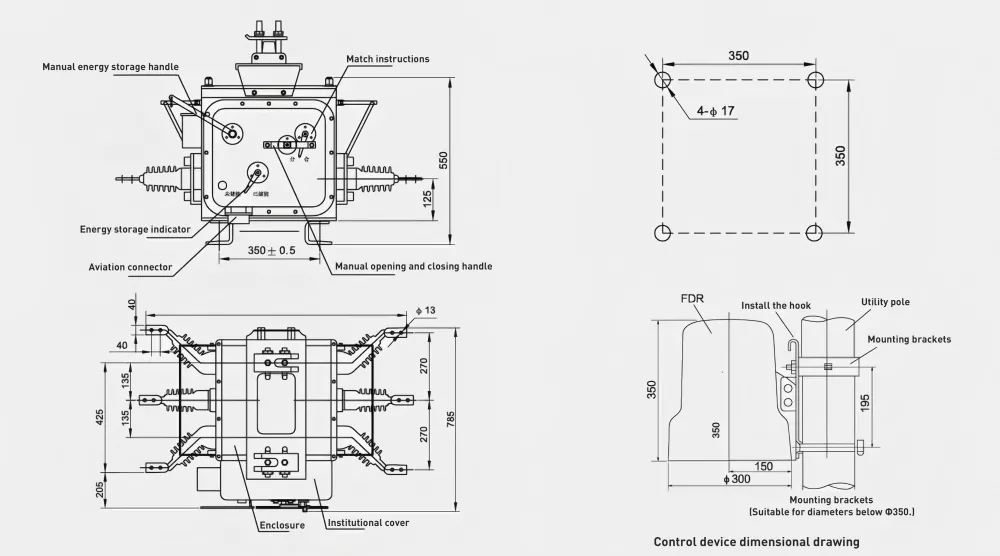

📐 Размери на продукта и разбивка на компонентите

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Механично оформление– 1. Вакуумен прекъсвач, 2. Пружинен задвижващ механизъм, 3. Токови трансформатори, 4. SF6 запечатан корпус, 5. Авиационен конектор (вторично управление), 6. Ръкохватка за ръчно управление, 7. Заземителна клема, 8. Скоба за монтаж на стълб, 9. Дъгова камера.

ZW20-12F разполага с aкомпактен, лек дизайнкойто се монтира директно върху бетонни стълбове. Theавиационен съединителопростява полевото окабеляване между прекъсвача и интелигентния контролер, като значително намалява времето за монтаж в сравнение с традиционните клемни блокове.

🏭 Защо Anqiang Power? – Вашият надежден партньор за външни прекъсвачи

Фабрично директно– Без посредник, по-добра цена и време за изпълнение (15-25 дни).
Типово тестван– GB/T 1984, IEC 62271-100, напълно сертифициран.
Готово персонализиране– Интегриране на контролер, специални номинални токове, брандиране на OEM.
Глобални референции– Доставя се в Югоизточна Азия, Близкия изток, Африка, Южна Америка.

📌 Справки за реални проекти:

✅ Индонезия– 500+ единици ZW20-12F, внедрени в проект за електрификация на селските райони в Ява и Суматра (2023–2025 г.).

✅ Филипините– 300 комплекта ZW20-12F с автоматични контролери за повторно затваряне, доставени на NGCP за надграждане на автоматизацията на фидера 10kV.

Често задавани въпроси

Q1: Каква е разликата между ZW20-12F и традиционните външни прекъсвачи?
A: ZW20-12F разполага с дизайн с нулево налягане на газ SF6 (безопасен и екологичен), авиационен конектор за лесно интегриране на контролера и запечатана структура без нужда от поддръжка. Традиционните прекъсвачи изискват периодична поддръжка и имат по-сложно окабеляване.

В2: Може ли този прекъсвач да се използва с автоматичен контролер за повторно включване?
A: Да. ZW20-12F е предназначен за автоматизация на разпространението. Когато е сдвоен с контролер за повторно включване, той поддържа автоматично изчистване на повреда и множество последователности на повторно включване (Отворено - 0,3 s - Затваряне - 180 s - Отворено - Затваряне).

Q3: Какъв е механичният живот на ZW20-12F?
A: 10 000 механични операции при нормални работни условия, благодарение на здравия пружинен механизъм за задвижване и запечатания вакуумен прекъсвач.

Q4: Прекъсвачът не изисква ли поддръжка? какво значи това
A: Да. Газът SF6 е запечатан при нулево манометрично налягане, което елиминира необходимостта от периодично презареждане с газ. Вакуумният прекъсвач не изисква контактна поддръжка. Това значително намалява оперативните разходи.

Q5: Предоставяте ли OEM/ODM услуга?
О: Абсолютно. Ние предлагаме персонализирано брандиране, специфични конфигурации за текущи рейтинги и интегриране на контролер. Предварителни производствени проби са налични с време за изпълнение от 7-10 дни.
