126KV външен SF6 прекъсвач

Външният SF6 прекъсвач 126KV (модел LW36-126) е превключващо устройство за високо напрежение от предавателен клас, предназначено за подстанции на електрическа мрежа, системи за комунални услуги и широкомащабни индустриални електрически мрежи. Той се използва широко за управление, защита и превключване на ток на натоварване, ток на претоварване и ток на повреда при късо съединение и може също да функционира като прекъсвач на веригата във взаимосвързани енергийни системи.

Този 126KV външен прекъсвач SF6 използва газ серен хексафлуорид (SF6) като дъгогасителна и изолационна среда, комбиниран с едноколонна структура с един прекъсвач на полюс. По време на прекъсване принципът на гасене на дъгата със собствена енергия генерира високоскоростен газов поток вътре в дъговата камера за ефективно охлаждане и гасене на дъгата, осигурявайки стабилна производителност на прекъсване при условия на висока повреда.

Оборудван с CT-задвижван моторен пружинен оперативен механизъм и тристепенна система за механично свързване, LW36-126 предлага прецизно превключване, висока механична надеждност и отлична дългосрочна работна стабилност в взискателни външни среди.

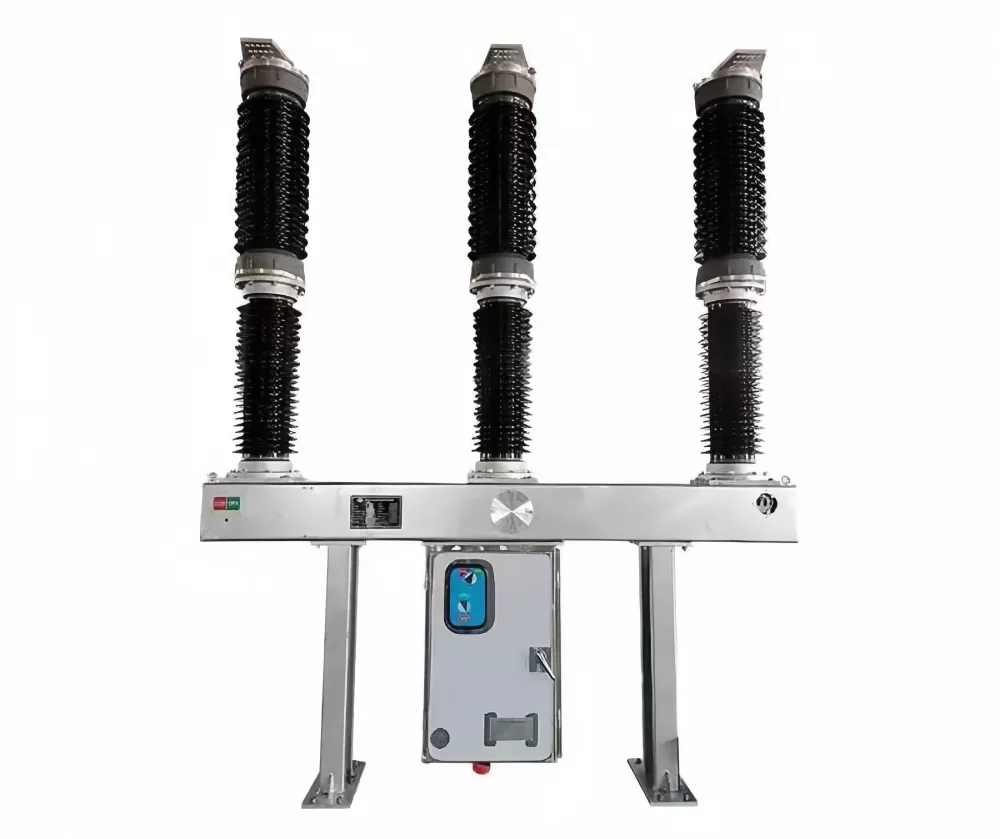

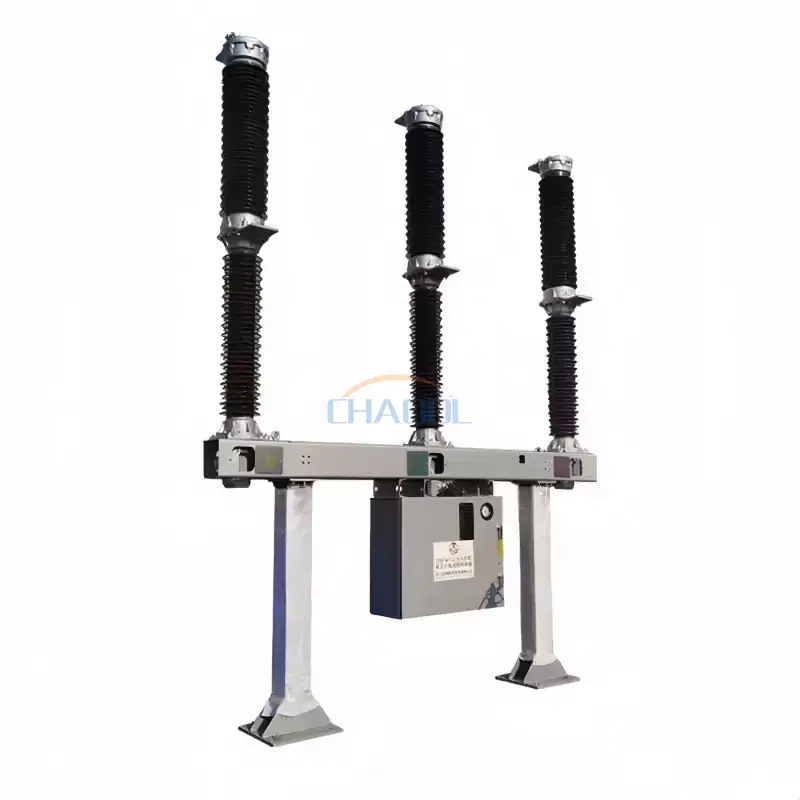

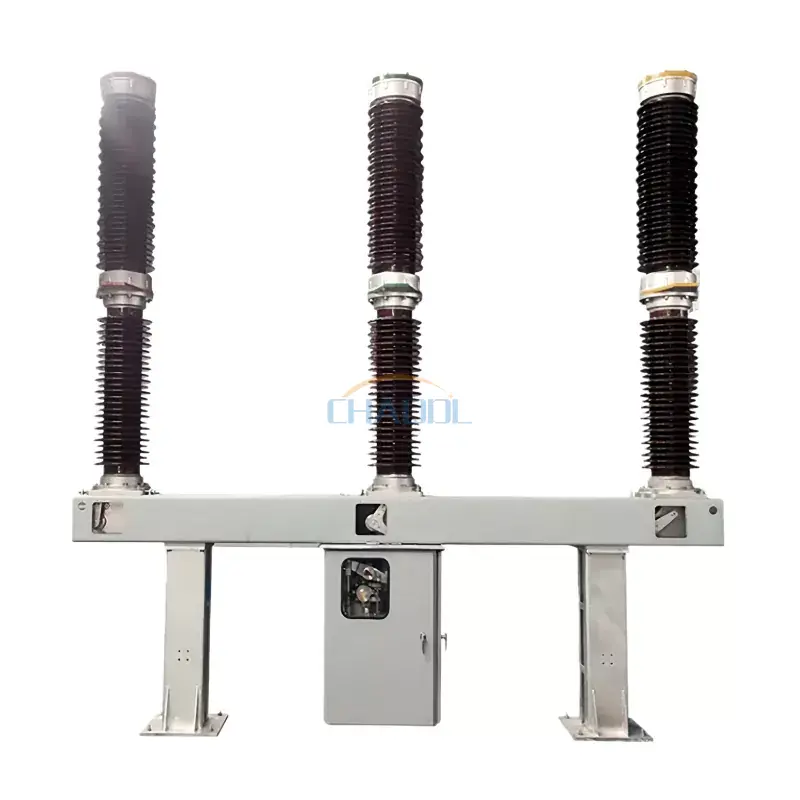

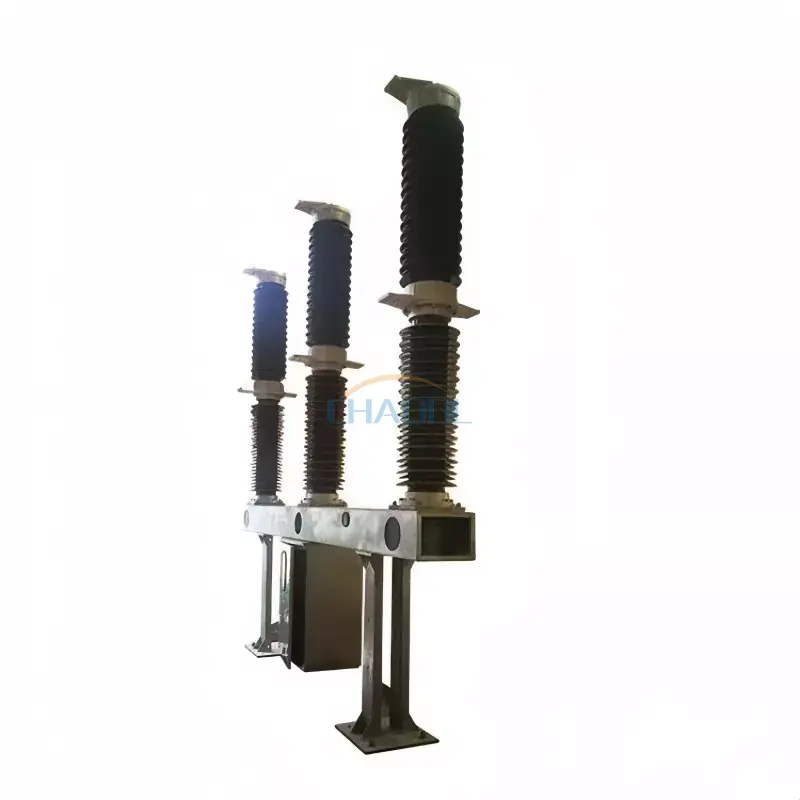

Външен вид на продукта

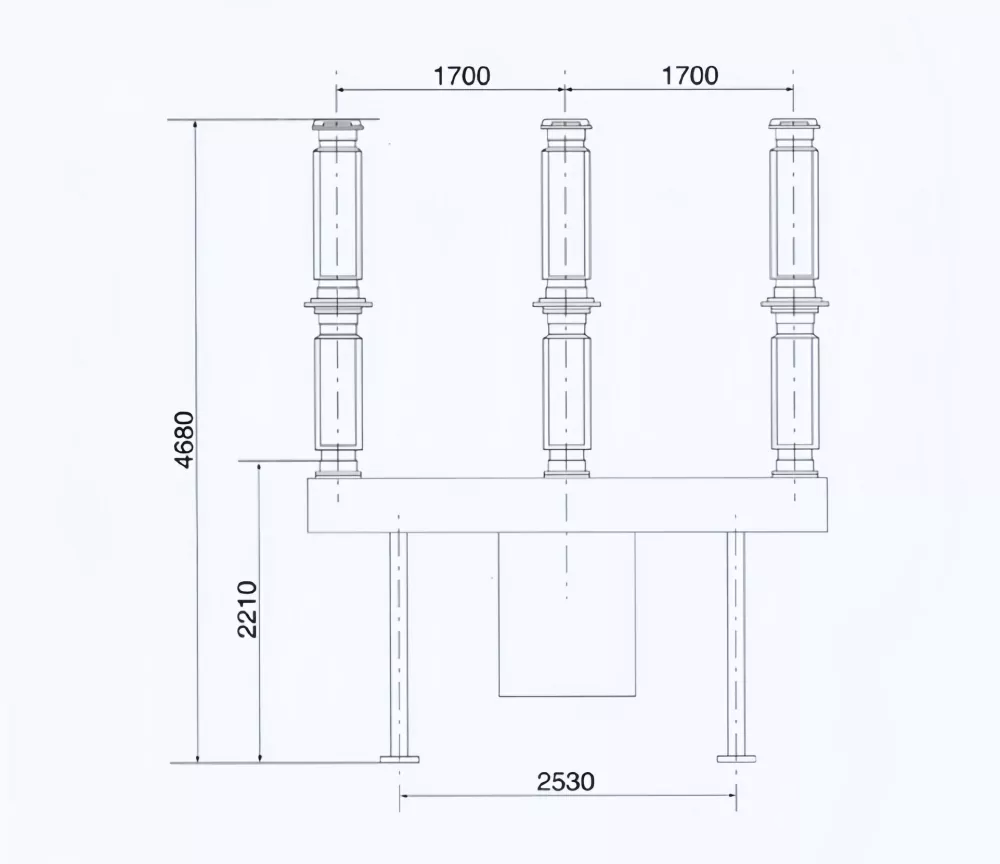

Диаграма на размерите на продукта

Работна среда

• Надморска височина на монтаж: ≤ 3000 метра над морското равнище
• Температура на околната среда: -30°C до +40°C
• Максимална скорост на вятъра: ≤ 34 m/s
• Ниво на замърсяване: Клас III (25 mm/kV)

Технически параметри

Характеристики на продукта

• Усъвършенстваната газова изолация SF6 осигурява отлично гасене на дъгата и диелектрични характеристики.
• Конструкцията на полюса с една колона и едно прекъсване намалява механичната сложност и подобрява надеждността.
• Висока способност на прекъсване до 40 kA за прекъсване на повреда на ниво предаване.
• CT-задвижван пружинен задвижващ механизъм осигурява стабилна и прецизна работа на превключване.
• Подходящ за тежки външни среди със силна устойчивост на замърсяване, вятър и температурни промени.
• Дълъг механичен живот с ниски изисквания за поддръжка за мрежовите оператори.
• Съвместим с модерни системи за автоматизация на подстанции и дистанционно управление.

Структура на продукта и принцип на работа

Външният SF6 прекъсвач 126KV се състои от запълнена с газ SF6 дъгогасителна камера, интегриран токов трансформатор, оперативен механизъм, изолационна опорна конструкция и система от стоманени корпуси. Газът SF6 действа както като изолация, така и като среда за гасене на дъгата, осигурявайки висока диелектрична якост и бързо възстановяване след прекъсване.

По време на условия на повреда работният механизъм задвижва движещия се контакт да се отдели, генерирайки високоскоростен газов поток SF6 вътре в дъговата камера. Този въздушен поток бързо охлажда и дейонизира дъгата, осигурявайки безопасно прекъсване на токове на повреда с високо напрежение. Тристепенната система за механично свързване осигурява синхронизирана работа на полюсите и висока последователност на счупване.

Приложения

• Преносни подстанции високо напрежение
• Системи за взаимно свързване на електропреносни мрежи
• Енергийни преносни и разпределителни мрежи
• ВЕЦ и ТЕЦ
• Промишлени системи за захранване с високо напрежение
• Мащабни инфраструктурни и енергийни проекти
• Железопътни и транспортни енергийни системи

Често задавани въпроси

Какво е а126KV външен SF6 прекъсвачизползвани за?

Използва се за прекъсване и управление на електрически токове с високо напрежение в преносни мрежи, като осигурява безопасна работа на подстанции и енергийни системи по време на повреди или комутационни операции.

Защо газът SF6 се използва в прекъсвачи?

Газът SF6 има отлични изолационни и дъгогасителни свойства, което позволява ефективно прекъсване на токове на повреда с високо напрежение, като същевременно поддържа компактен размер на оборудването.

Подходящ ли е LW36-126 за външен монтаж?

да The126KV външен SF6 прекъсваче специално проектиран за външни подстанции и може да работи надеждно при тежки условия на околната среда.

Какви са предимствата пред традиционните прекъсвачи?

В сравнение с маслените прекъсвачи, елегазовите прекъсвачи предлагат по-висока надеждност, по-ниска поддръжка, по-бързо гасене на дъгата и по-добра производителност при условия на високо напрежение.
