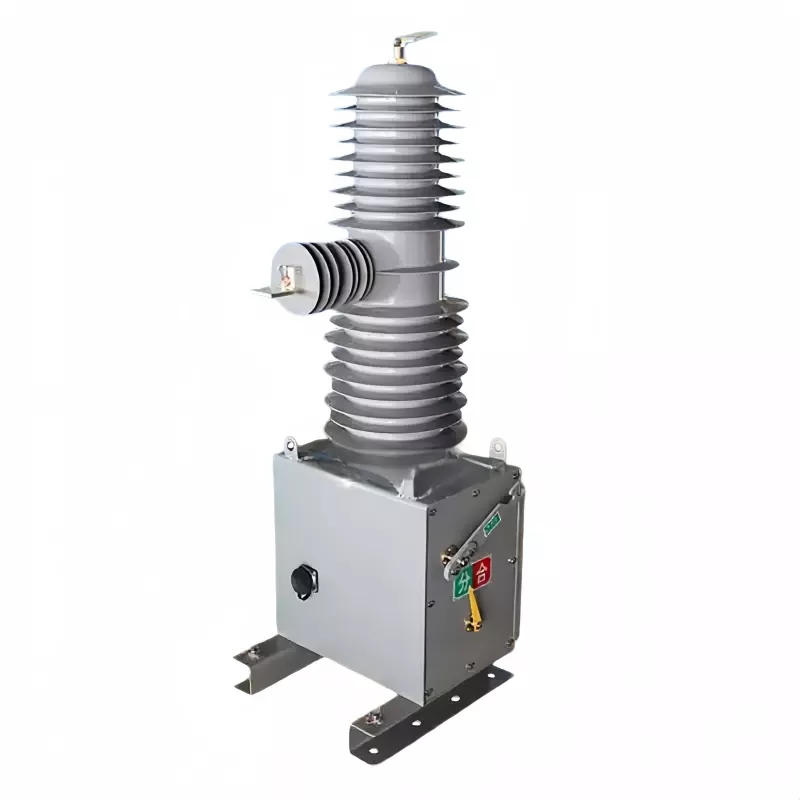

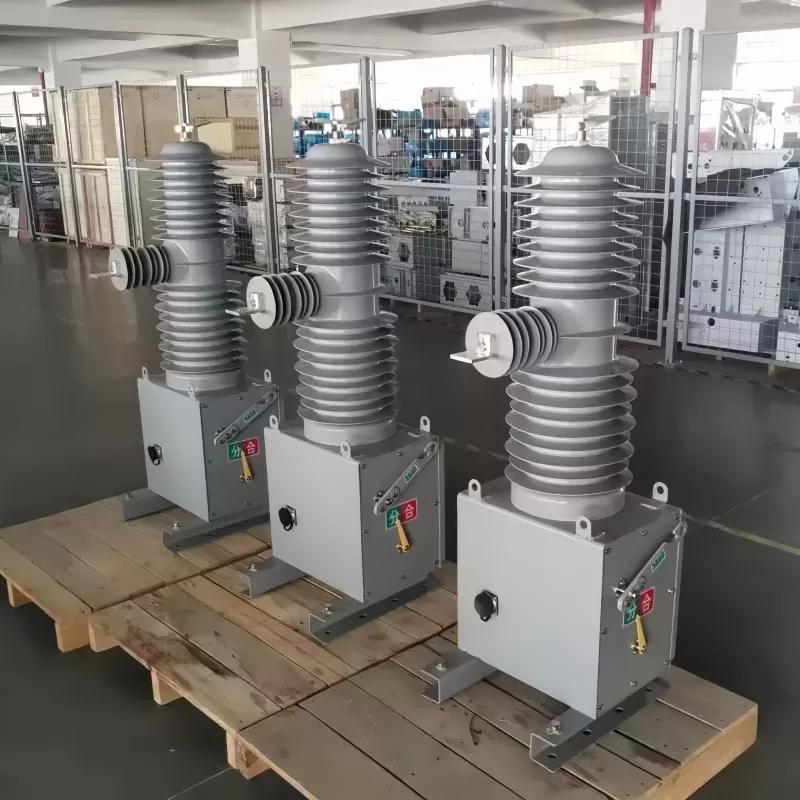

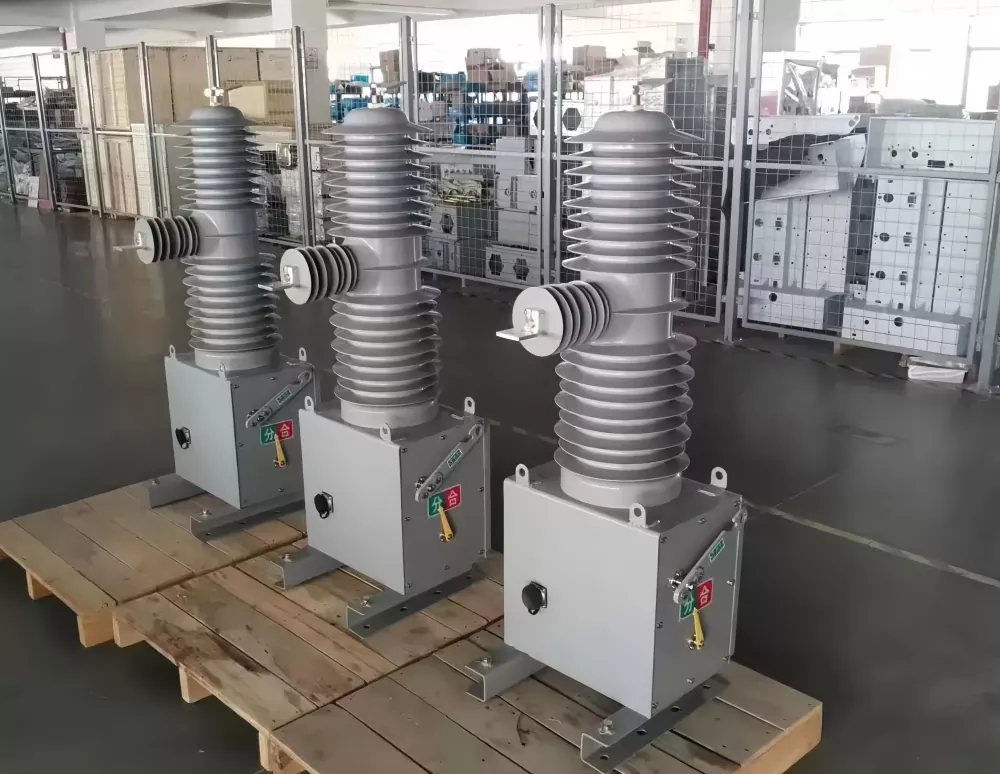

The33kV еднополюсен външен прекъсваче предназначен за надеждно превключване и защита в разпределителни системи за средно напрежение. Той се използва широко за прекъсване на ток на натоварване, ток на повреда и условия на късо съединение в съвременните електрически мрежи. Със здрава външна конструкция и оптимизирана производителност при гасене на дъгата, това оборудване осигурява стабилна работа дори при тежки условия на околната среда.
Изграден с оперативен механизъм с постоянен магнит и изолационни компоненти с висока якост,33kV еднополюсен външен прекъсвачосигурява бърза реакция, дълъг експлоатационен живот и минимални изисквания за поддръжка, което го прави подходящ за комунални мрежи, подстанции и индустриални електроразпределителни системи.
|
Проект |
Числова стойност |
|
Номинално напрежение |
35 kV |
|
Номинален ток |
630/1250А |
|
Номинална честота |
50/60Hz |
|
1-минутно издържано напрежение на захранващата честота |
80/95 kV |
|
Устойчиво напрежение на импулс на мълния (пиково) |
185 kV |
|
Номинален ток на прекъсване при късо съединение |
20/25/31,5 kA |
|
Номинален ток на късо съединение (пик) |
80 kA |
|
Номинален пиков ток на издръжливост |
80 kA |
|
4S краткотраен издържан ток |
31,5 kA |
|
Номинален работен цикъл |
Отвори–0,3s–Затвори/Отвори–180s–Затвори/Отвори–180s–Затвори/Отвори–60s–Възстановяване |
|
Номинални операции за прекъсване на късо съединение |
30 пъти |
|
Механичен живот |
20 000 пъти |
|
Контролно напрежение на механизма с постоянен магнит |
DC220V |
|
1-минутен тест за издържано напрежение на мощностна честота на вторичната верига |
2 kV |
|
Име на параметъра |
данни |
|
Контакт Gap |
18±1 мм |
|
Свържете се с Overtravel |
4±0,5 мм |
|
Скорост на отваряне |
1.4-1.8m/s |
|
Скорост на затваряне |
0.8-1.2m/s |
|
Време за отпадане при затваряне на контакт |
<=5 ms |
|

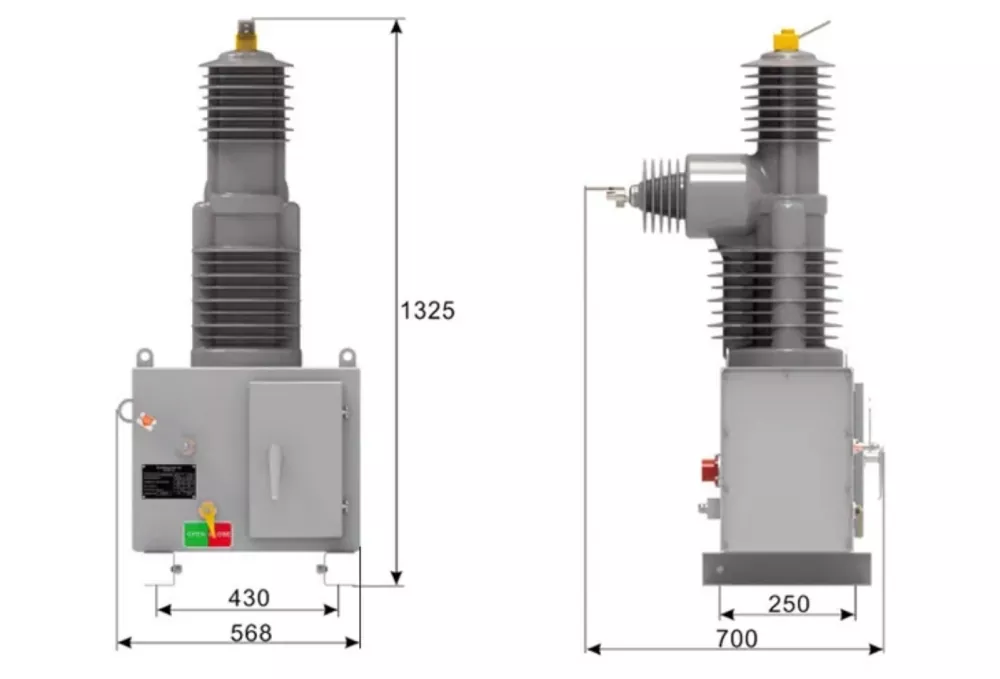

Междуфазово централно разстояние |
560±2 мм |
|
Трифазна комутационна асинхронност |
<=3 ms |
|
Междуфазова проводяща верига |
µΩ |
|
Време на затваряне |
25-45 ms |
|
Време на отваряне |
20-45 ms |
|
Тегло |
100 кг |
Правилното инсталиране на33kV еднополюсен външен прекъсваче от съществено значение за осигуряване на дългосрочна надеждност и безопасна работа. Уредът трябва да бъде монтиран върху стабилна стълбова конструкция или стоманена рамка с правилно заземяване.
След монтажа трябва да се извърши тест за превключване на празен ход, за да се гарантира безпроблемна работа и правилно синхронизиране на механизма.
1. Температура на околния въздух: -30°C до +60°C;
2. Надморска височина: Не повече от 2000 метра;
3. Скорост на вятъра: Не повече от 34 m/s;
4. Вибрациите или сеизмичната активност, произхождащи извън разпределителната уредба и контролното оборудване, са незначителни;
5. Степен на замърсяване: Ниво IV;
6. Температура на съхранение: -40°C до +85°C.
В1: Каква е основната функция на 33kV еднополюсен външен прекъсвач?
О: Използва се за прекъсване и изолиране на токове на повреда в надземни разпределителни системи за средно напрежение, осигурявайки безопасна работа на мрежата и защита на оборудването надолу по веригата.
Q2: Може ли този прекъсвач да работи в тежки външни среди?
О: Да, проектиран е за силно замърсяване, силен вятър и големи температурни вариации, което го прави подходящ за дългосрочна употреба на открито.
В3: Изисква ли редовна поддръжка 33kV еднополюсен външен прекъсвач?
О: Дизайнът не изисква поддръжка при нормални работни условия, благодарение на своя запечатан механизъм и издръжливи компоненти.
Q4: Какъв тип метод на инсталиране се препоръчва?
О: Препоръчва се монтаж на стълб със сигурно заземяване за оптимална безопасност и производителност.
Q5: Какво ниво на защита поддържа?
О: Проектиран е за висока изолация и устойчивост на замърсяване, подходящ за среди с ниво на замърсяване IV.
