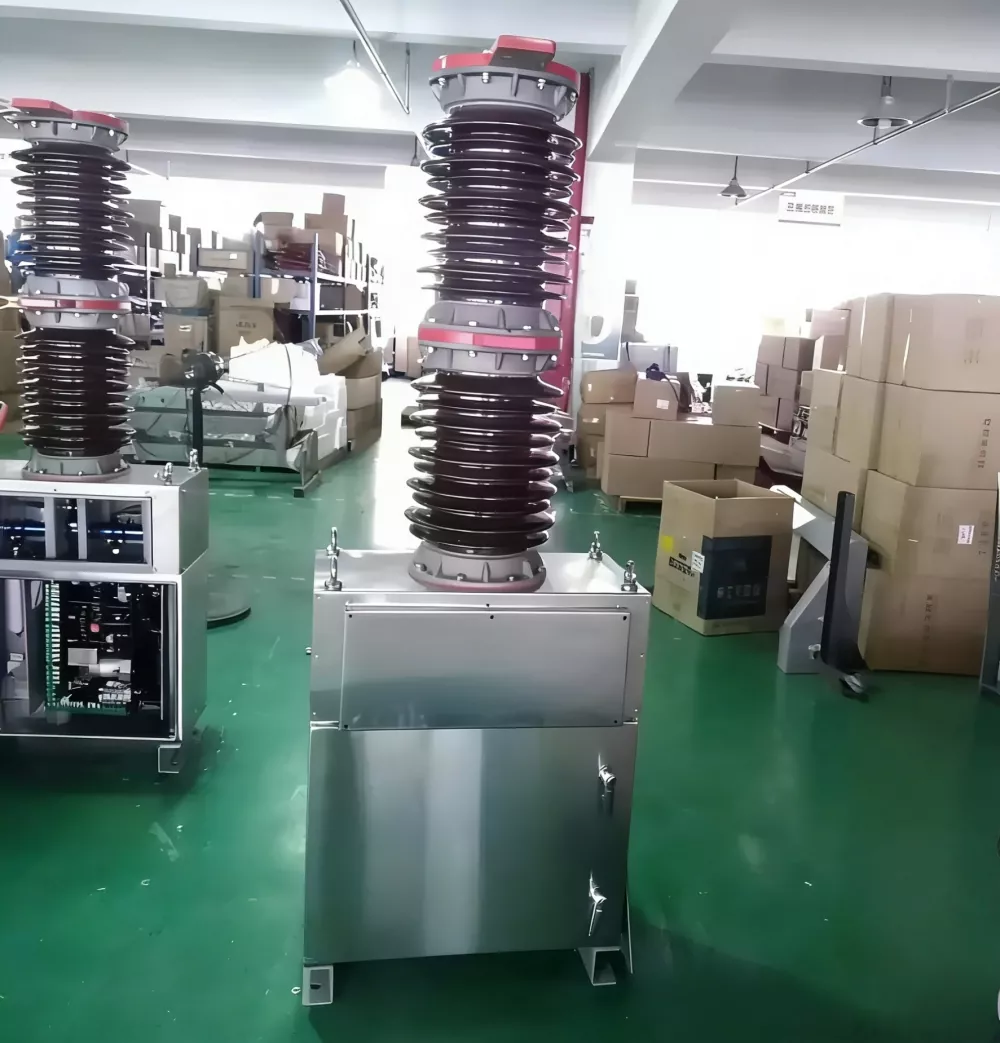

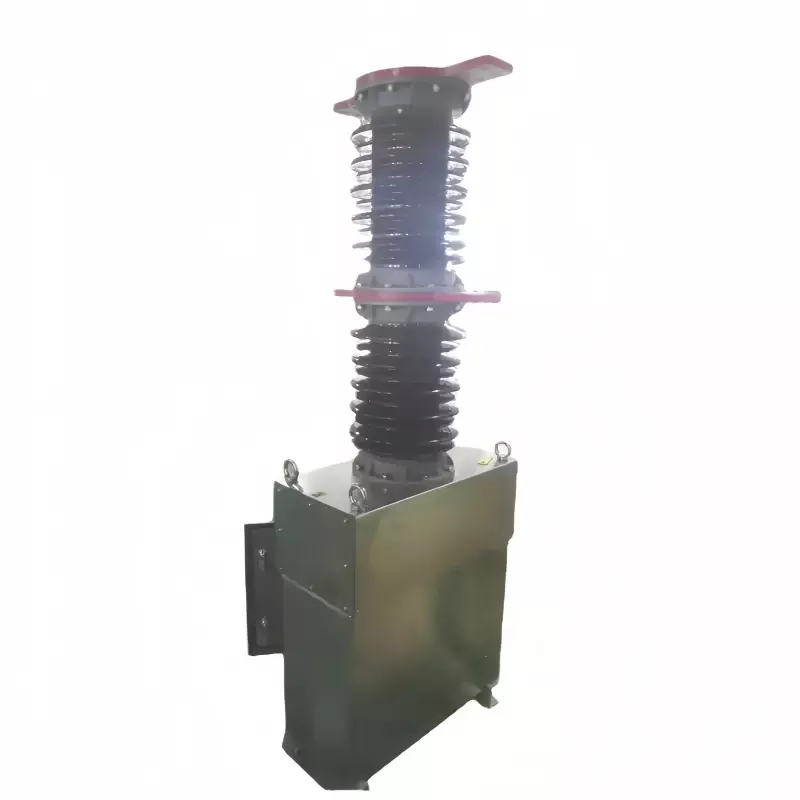

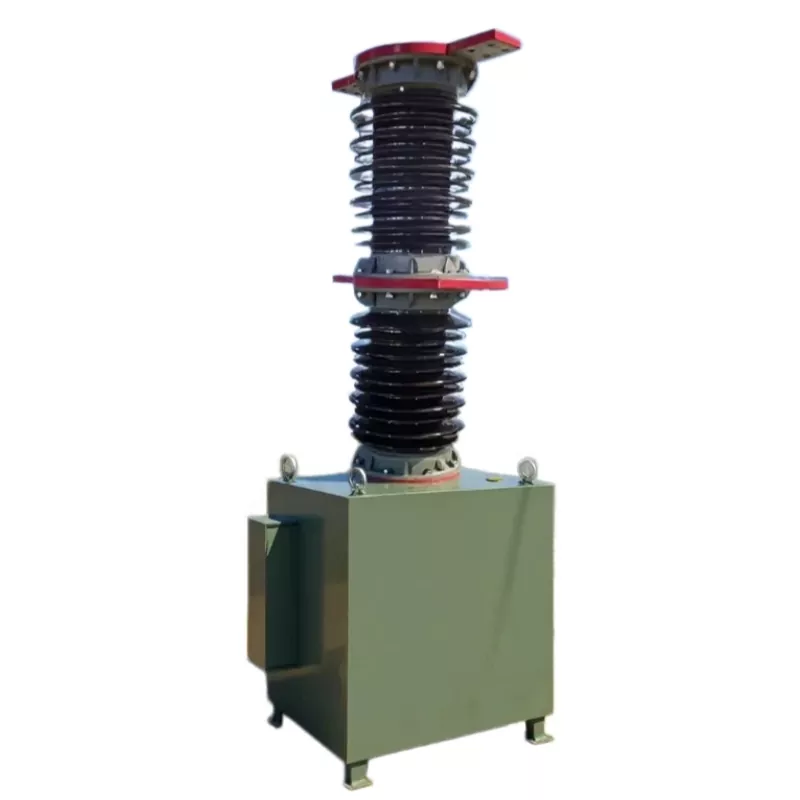

27,5KV еднополюсен вакуумен прекъсвач

The27,5kV еднополюсен вакуумен прекъсвач(серия ZW7) е специално проектиран за електрифицирани железопътни електроразпределителни системи, където надеждната производителност на превключване и високата способност за прекъсване при повреда са критични. Той се използва широко в тягови електрически мрежи, работещи при 27,5 kV, като предлага стабилна производителност при чести превключвания и тежки външни условия.

Проектиран с вакуумна дъгогасителна камера и компактна еднополюсна структура,27,5kV еднополюсен вакуумен прекъсвачосигурява бързо прекъсване на токовете на повреда, като същевременно минимизира изискванията за поддръжка. Неговият олекотен дизайн го прави подходящ за монтирани на стълбове и захранващи приложения в подстанции.

Основни предимства на продукта

• Оптимизиран за 27,5kV железопътни тягови енергийни системи
• Висока производителност на счупване с технология за прекъсване на вакуума
• Компактен еднополюсен дизайн за лесен монтаж на стълб или кула
• Здрава изолационна структура със силиконова гума или порцеланова опора
• Подходящ за често превключване и работа с дълъг експлоатационен живот

Технически спецификации на продукта

Технически параметри на еднополюсния прекъсвач ZW7

Механични параметри на еднополюсен прекъсвач ZW7

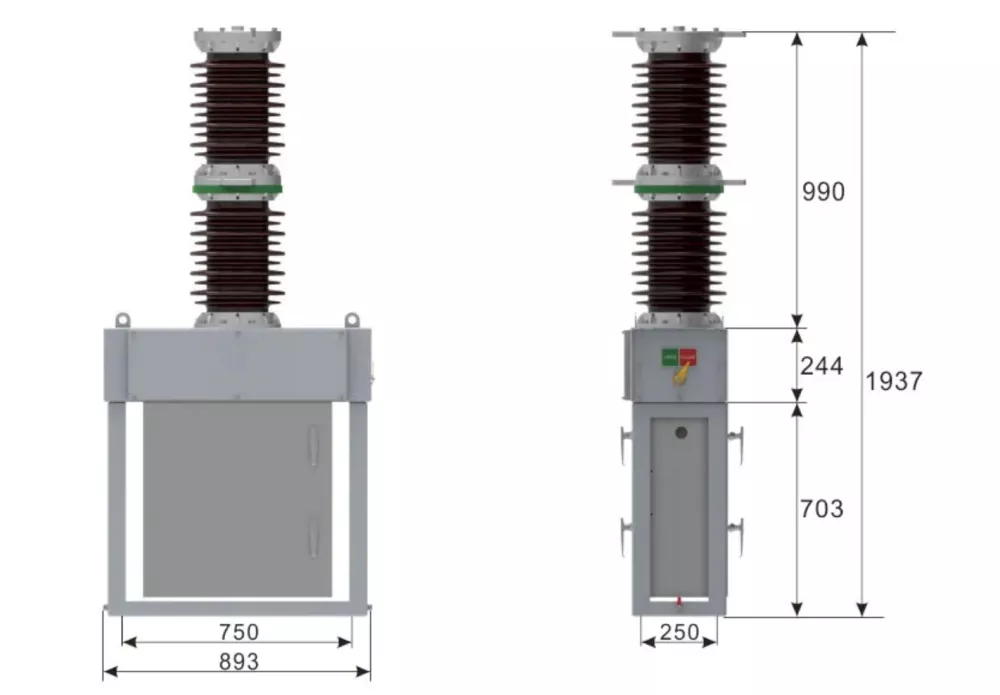

Чертеж с размери на продукта

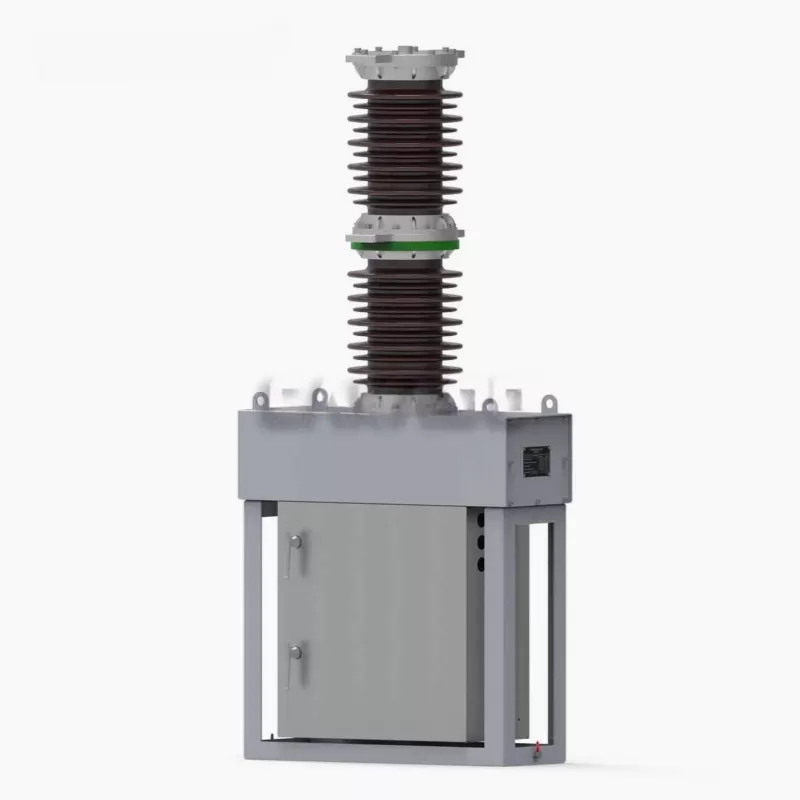

Проектиране на структурата

Еднополюсният вакуумен прекъсвач от серия ZW7 27,5 kV приема модулна структура, състояща се от вакуумен прекъсвач, високоякостни композитни или порцеланови изолатори, пружинен механизъм за действие и интегрирани токови трансформатори. Компактната конфигурация намалява пространството за монтаж, като същевременно поддържа отлична електрическа изолация.

Неговият запечатан дизайн на стълба подобрява устойчивостта на влага, прах и замърсяване, което го прави подходящ за дългосрочни външни железопътни приложения с минимални изисквания за поддръжка.

Полета за приложение

1. Електрифицирани железопътни тягови електрозахранващи системи (ВЛ 27,5kV);

2. Приложения за захранване и разделяне на градски железопътен транспорт;

3. Подстанции, превключвателни станции и системи за защита на въздушни линии;

4. Модернизация на железопътната инфраструктура и проекти за безмаслено модернизиране;

Метод на инсталиране

Монтаж на27,5kV еднополюсен вакуумен прекъсвачобикновено се извършва върху стълбове или стоманени кули. Правилното заземяване и подравняване са от съществено значение за осигуряване на оперативна стабилност.

• Проверете изолационното съпротивление преди монтажа
• Осигурете правилно механично подравняване на монтираната на стълб конструкция
• Сигурно заземяване към заземителната мрежа на системата
• Извършете ръчни и електрически тестове за работа преди захранване
• Проверете контролното окабеляване и CT връзките

След инсталацията функционалното тестване, включително операцията по отваряне/затваряне и проверка на времето, трябва да бъде завършено преди системната интеграция.

ЧЗВ

Q1: Какво е основното приложение на 27,5kV еднополюсен вакуумен прекъсвач?
О: Използва се главно в електрифицирани железопътни енергийни системи за превключване и защита на 27,5kV тягови захранващи устройства и въздушни линии.

Q2: Защо се използва вакуумна технология в този прекъсвач?
О: Вакуумното прекъсване осигурява бързо гасене на дъгата, висока диелектрична якост и дълъг електрически живот, което го прави идеален за чести операции.

В3: Може ли да се използва за проекти за модернизация?
О: Да, той се използва широко при подобрения от масло към вакуум поради своята компактна структура и безмаслен дизайн.

Q4: За какви среди е подходящ?
О: Проектиран е за външна железопътна среда, включително висока влажност, замърсяване и големи температурни вариации.

Q5: Изисква ли редовна поддръжка?
О: Изискванията за поддръжка са минимални поради неговия запечатан вакуумен прекъсвач и издръжлива механична структура.
