66KV резервоар тип SF6 прекъсвач

66KV резервоар тип SF6 прекъсвач (Модел: LW36-66) е прекъсвач за високо напрежение за открито, предназначен за 66KV системи за пренос и разпределение на енергия с номинална честота 50Hz AC. Използвайки газ SF6 както като изолираща, така и като среда за гасене на дъгата, той осигурява надеждно превключване, прекъсване на повреда и защита за подстанции, комунални електрически мрежи, промишлени съоръжения и проекти за възобновяема енергия. Прекъсвачът може също да се използва като прекъсвач на шина и за приложения за превключване на кондензаторни батерии.

Проектиран с компактна структура на жив резервоар, LW36-66 минимизира пространството за инсталиране, като същевременно осигурява изключителна електрическа производителност и дългосрочна оперативна надеждност. Неговият усъвършенстван пружинен работен механизъм, нисък процент на изтичане на SF6 и лесен за поддръжка дизайн го правят идеално решение за модерни преносни мрежи с високо напрежение, изискващи безопасна, ефективна и стабилна работа.

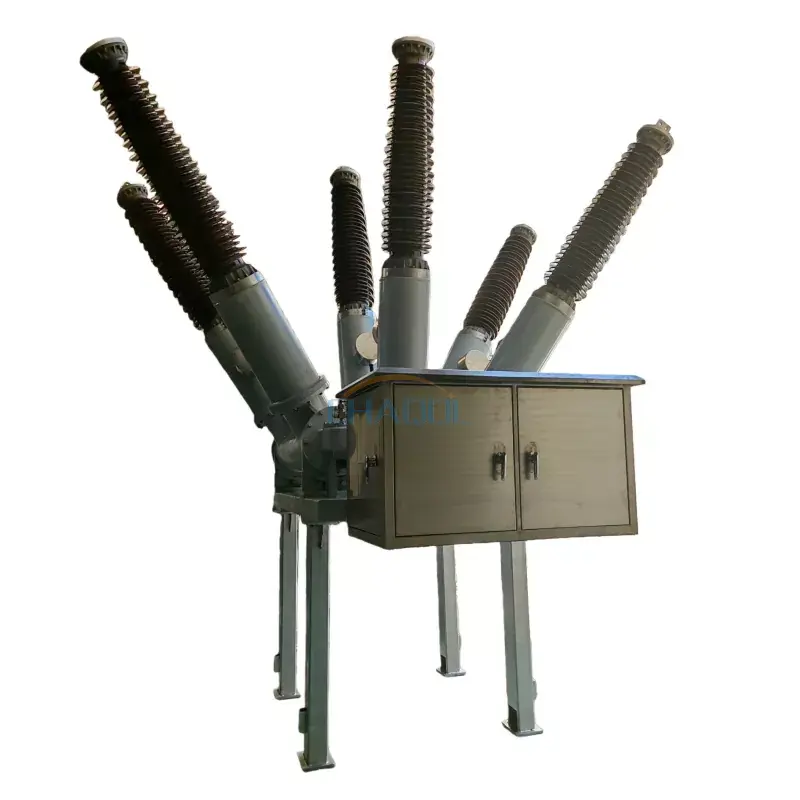

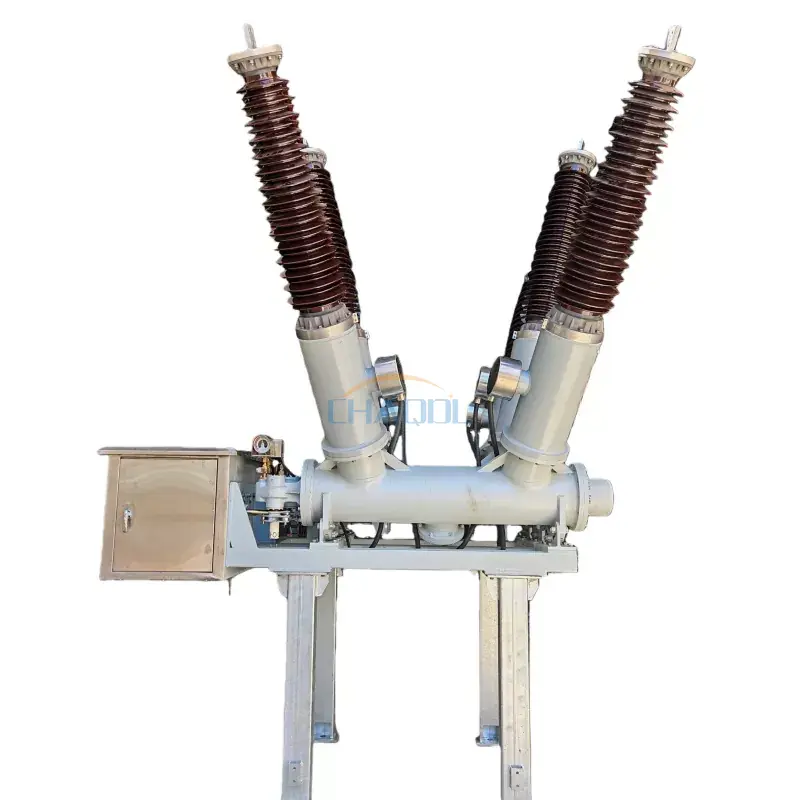

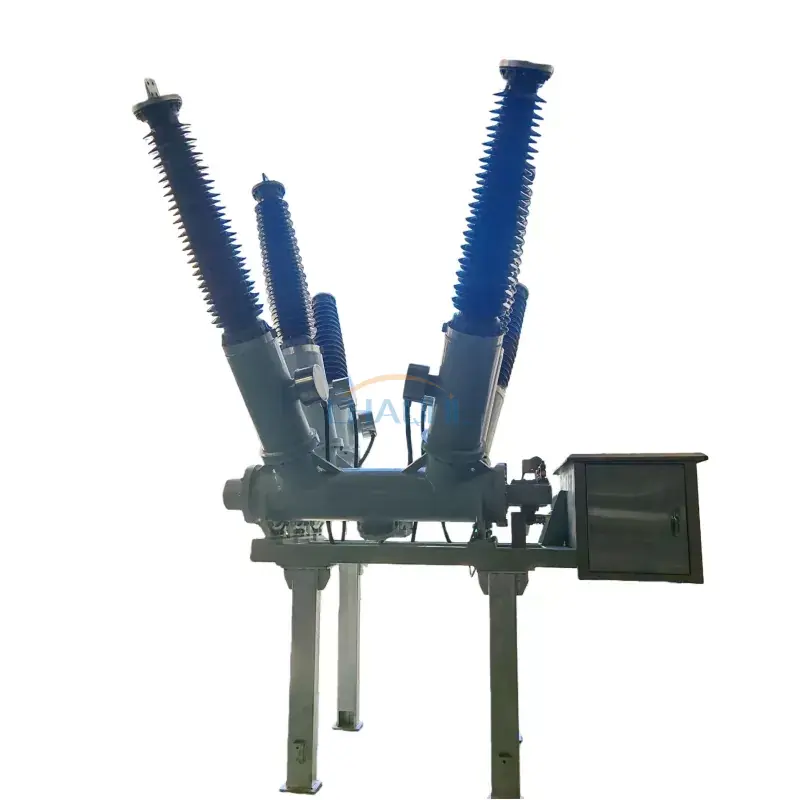

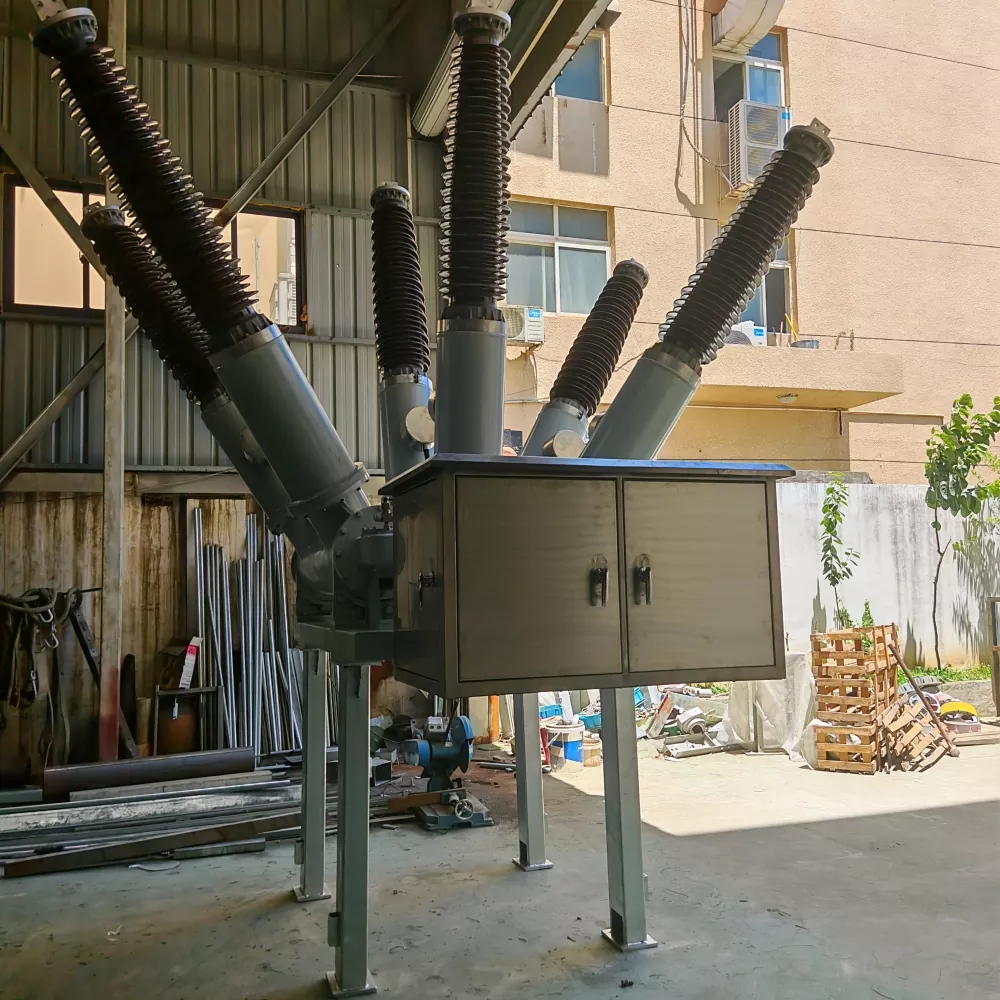

Действителна снимка на продукта

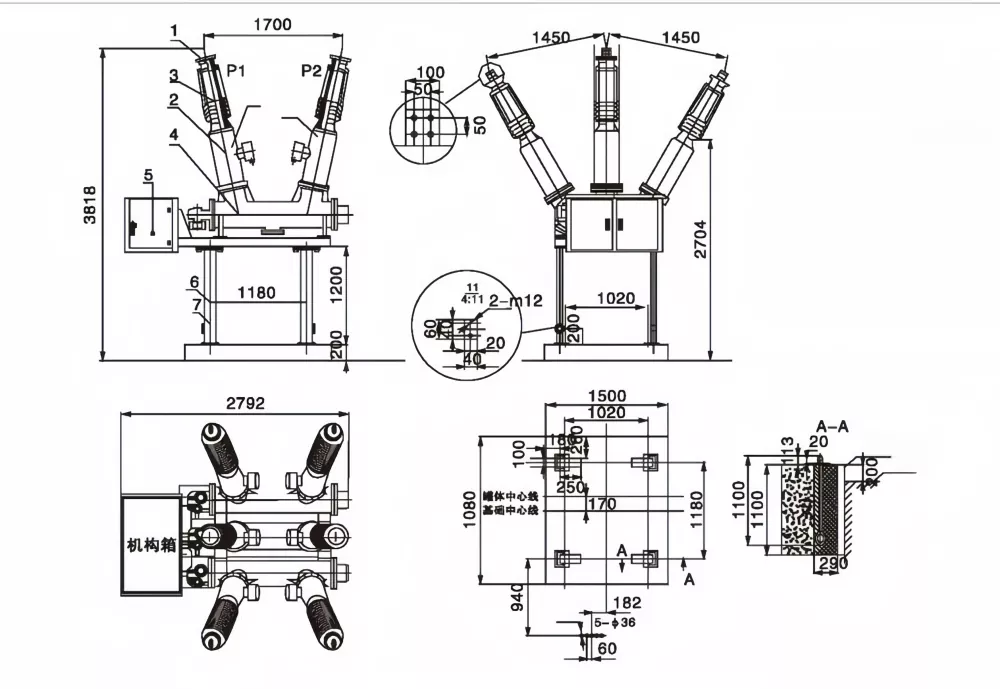

Диаграма на размерите на продукта

Основна структура

• Посребрен алуминиев монофазен клемен блок за отлична електрическа проводимост.
• Порцеланова изходяща втулка с висока якост с превъзходни изолационни характеристики.
• Вграден токов трансформатор (CT) за защита и измерване.
• Монтирана на пода SF6 дъгогасителна камера с висока способност за прекъсване.
• Механичен шкаф, интегриращ пружинния задвижващ механизъм и вторичните контролни компоненти.
• Силна поцинкована стоманена опора за канали за стабилен монтаж.
• Множество заземителни клеми за подобрена безопасност при работа.

Характеристики на продукта

• Номинален ток до3150A, подходящ за приложения за предаване на големи натоварвания.
• Усъвършенстваната технология за изолация на газ SF6 осигурява отлична диелектрична якост и надеждно гасене на дъгата.
• Дълга електрическа издръжливост с възможност за прекъсване на повреда от 31,5 kA и до 10 000 механични операции.
• Годишен процент на изтичане на газ SF6 под 0,5%, намалявайки изискванията за поддръжка и гарантирайки дългосрочна надеждност на уплътнението.
• The66KV резервоар тип SF6 прекъсваче предназначен за тежки външни среди, като поддържа ниво на замърсяване IV и температури на околната среда от -40°C до +40°C.
• Компактната конструкция тип резервоар намалява пространството за монтаж, като същевременно подобрява механичната стабилност.
• Подходящ за дистанционно наблюдение, автоматизация на подстанции и модерни приложения за интелигентна мрежа.

Технически спецификации

Спецификации на работния механизъм

Приложения

The66KV резервоар тип SF6 прекъсвачсе използва широко в системи за пренос и разпределение на електроенергия с високо напрежение, където надеждното превключване и защита са от съществено значение.

• Подстанции 66KV
• Енергийни преносни и разпределителни мрежи
• Електрически централи
• Интеграция на мрежата за възобновяема енергия
• Промишлени електроразпределителни системи
• Превключване на кондензаторни батерии
• Защита на шина и фидер
• Проекти за интелигентна мрежа и автоматизация на подстанции

Принцип на работа

Елегазовият прекъсвач тип резервоар 66KV използва газ серен хексафлуорид (SF6) като изолираща и дъгогасителна среда. Когато контактите се разделят по време на превключване, се генерира електрическа дъга. SF6 газ под високо налягане бързо охлажда и дейонизира дъгата, позволявайки токът на повреда да бъде прекъснат безопасно и ефективно. Пружинният задвижващ механизъм с двигател осигурява бързо отваряне и затваряне, осигурявайки надеждна защита за електрически системи с високо напрежение.

Често задавани въпроси

За какво се използва елегазов прекъсвач тип резервоар 66KV?

Използва се за превключване, защита и прекъсване на повреда в 66KV преносни и разпределителни системи, като помага за поддържане на безопасна и надеждна работа на подстанции и електрически мрежи.

Какви са предимствата на прекъсвач тип резервоар за SF6?

Автоматичните прекъсвачи тип резервоар SF6 предлагат отлична изолационна производителност, висок капацитет на прекъсване, компактна структура, ниски изисквания за поддръжка и дълъг механичен експлоатационен живот.

Може ли този прекъсвач да се използва за превключване на кондензаторни батерии?

да LW36-66 е подходящ за превключване на кондензаторни батерии, приложения за свързване на шини и защита на високоволтови преносни линии.

Подходящ ли е прекъсвачът за тежки външни среди?

да Той е проектиран да работи надеждно при условия на ниво на замърсяване IV и температури на околната среда, вариращи от -40°C до +40°C, което го прави подходящ за взискателни външни инсталации.
