Anqiang Powerразвива на10KV вътрешен токов трансформаторза измерване на средно напрежение и релейна защита, като моделът LZZBJ9-10 включва напълно затворена изолация от епоксидна смола, опции за вторичен ток 5A/1A и множество конфигурации на първичен ток за приложения за разпределение на енергия на закрито.
Токовият трансформатор е ключов компонент в електрическите системи със средно напрежение, защото преобразува висок първичен ток в стандартизиран вторичен сигнал, който може безопасно да се обработва от измервателни уреди, оборудване за наблюдение и защитни релета. Вътрешният токов трансформатор LZZBJ9-10 10KV е предназначен за вътрешни 10KV и под AC вериги при 50Hz или 60Hz. Неговата напълно затворена конструкция от епоксидна смола съчетава изолация, механична защита и компактен монтаж в една структура. С опции за първичен ток, вариращи от 5A до 2500A, вторичен ток от 1A или 5A и ниво на изолация от 12/42/75KV, той може да бъде конфигуриран за различни изисквания за измерване и защита.
Съдържание
- Какво представлява 10KV вътрешен токов трансформатор?
- Как работи в система със средно напрежение?
- Какви технически параметри трябва да проверяват купувачите?
- Какви конструктивни характеристики поддържат надеждна работа?
- Къде се използва често?
- Как трябва да изберете правилния CT?
- Често задавани въпроси
- Говорете с Anqiang Power за персонализирано решение
Какво представлява 10KV вътрешен токов трансформатор?
10KV вътрешен токов трансформатор е инструментален трансформатор, предназначен за измерване и наблюдение на ток във вътрешни електрически системи със средно напрежение. Вместо да свързва измервателни уреди и защитни релета директно към големи първични токове, трансформаторът намалява тока до стандартизирана вторична стойност, която може да бъде обработена от оборудване надолу по веригата.
Моделът LZZBJ9-10 е проектиран за 10KV и по-ниски вериги с номинална честота 50Hz или 60Hz. Съгласно спецификациите на производителя, той използва напълно затворена структура от епоксидна смола и е подходящ за измерване на ток, измерване на енергия и релейна защита.
Това разположение създава електрическа изолация между първичната верига и измервателното или защитното оборудване, като същевременно осигурява използваем токов сигнал. В резултат на това CT се превръща във важен интерфейс между електрическо оборудване с висока мощност и системи за мониторинг на ниско ниво.
Как работи в система със средно напрежение?
Принципът на работа се основава на електромагнитна индукция. Когато токът протича през първичния проводник, той генерира магнитно поле в ядрото на CT. След това вторичната намотка произвежда пропорционален ток, който може да бъде свързан към измервателни уреди, защитни релета или устройства за наблюдение.
Например, система за разпределение на енергия може да носи стотици или хиляди ампера на първичната страна, докато свързаното оборудване за наблюдение е проектирано за много по-малък стандартизиран ток. Правилно избраният CT осигурява необходимото съотношение на трансформация, така че вторичната верига да може да представлява основното работно състояние.
Функции за измерване и защита
- Текущо измерване:Осигурява пропорционален сигнал за електромери и оборудване за наблюдение.
- Управление на енергията:Поддържа системи за измерване, използвани за наблюдение на консумацията на електроенергия и работните условия.
- Релейна защита:Подава токови сигнали към защитните релета, когато възникнат необичайни условия или условия на повреда.
- Автоматизация на разпространението:Предоставя актуална информация за автоматизирани системи за мониторинг и управление.
Следователно CT трябва да бъде избран в съответствие както с нормалните изисквания за измерване, така и със защитните характеристики на електрическата система.
Какви технически параметри трябва да проверяват купувачите?
Изборът на токов трансформатор трябва да започне с електрическите параметри на приложението, а не само с физическите размери. Първичният ток, вторичният ток, класът на точност, номиналната мощност, нивото на изолация и характеристиките на устойчивост на късо съединение влияят върху това дали CT е подходящ за конкретна разпределителна уредба или разпределителна инсталация.
| Параметър | LZZBJ9-10 Спецификация | Защо има значение |
|---|---|---|
| Модел | LZZBJ9-10 | Идентифицира дизайна на CT и конфигурацията на продукта |
| Напрежение на приложението | 10KV и по-ниски | Определя приложимия обхват на системата за средно напрежение |
| Номинална честота | 50Hz / 60Hz | Отговаря на изискванията за регионална и системна честота |
| Първичен ток | Конфигурации 5A–2500A | Трябва да съответства на очаквания ток на първичната верига |
| Вторичен ток | 1А или 5А | Трябва да съответства на свързаните измервателни уреди и защитни устройства |
| Класове на точност | 0.2, 0.5, 10P10 конфигурации | Определя изискванията за измерване и защита |
| Номинална мощност | 10VA / 15VA конфигурации | Трябва да съответства на натоварването на свързаната вторична верига |
| Номинално ниво на изолация | 12/42/75KV | Поддържа координацията на изолацията в електрическата система |
Тези стойности винаги трябва да се сравняват с действителния електрически дизайн, свързаното оборудване и приложимите изисквания на проекта преди поръчка.
Какви конструктивни характеристики поддържат надеждна работа?

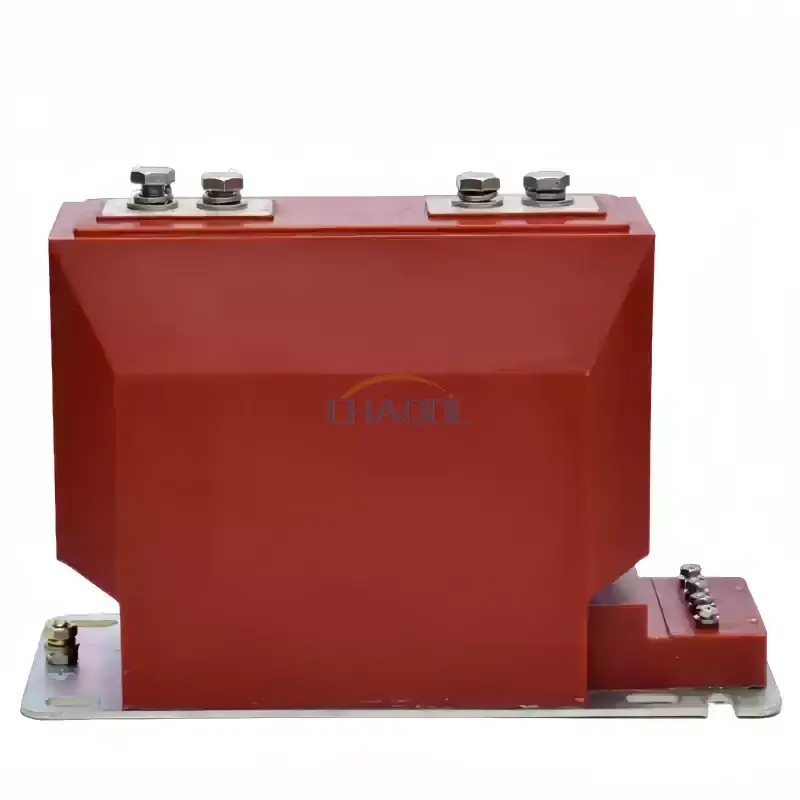

Напълно затворена изолация от епоксидна смола
LZZBJ9-10 приема структура от отливка от епоксидна смола, която напълно обхваща вътрешните компоненти. Тази конструкция осигурява електрическа изолация, като същевременно защитава вътрешния модул от влиянията на околната среда, които обикновено се срещат в среди с разпределителни уредби на закрито.
Компактна интегрирана конструкция
Желязната сърцевина, вторичната намотка и изолационната система са интегрирани в компактно тяло. Това е полезно, когато таблата и разпределителните шкафове имат ограничено пространство за монтаж. Компактният дизайн може също така да опрости интегрирането на оборудването и разположението на вторичното окабеляване.
Защитени вторични клеми
Подсилената клемна кутия осигурява допълнителна защита за вторичното окабеляване. Заедно със заземителната основа и монтажната структура, това спомага за поддържането на правилна инсталация и по-безопасен достъп по време на проверка и поддръжка.
Множество текущи конфигурации
Различните конфигурации на първичния ток позволяват на едно и също продуктово семейство да адресира широк спектър от приложения за разпространение. Наличните конфигурации варират от номинални стойности за нисък ток до приложения с висок ток до 2500A, в зависимост от конфигурацията на приложимия модел.
Къде се използва често?
Компактната структура и дизайнът за средно напрежение правят този тип CT подходящ за няколко електрически приложения на закрито.
- Вътрешна разпределителна уредба:Осигурява токови сигнали за измервателни и защитни вериги.
- Електроразпределителни шкафове:Поддържа наблюдение на захранващи устройства и електрически товари.
- Компактни подстанции:Свързва първични вериги с измервателно и защитно оборудване.
- Индустриални енергийни системи:Помага за наблюдение на електрическите работни условия в производствените съоръжения.
- Системи за управление на енергията:Предоставя текуща информация за електрически мониторинг и анализ.
- Автоматизация на разпространението:Поддържа отчитане на ток за автоматизирано електрическо управление и наблюдение.
При практически инсталации трансформаторът може да работи заедно със защитни релета, измервателни уреди за енергия, инструменти за наблюдение и друго вторично електрическо оборудване. Това прави точната спецификация особено важна при интегрирането на CT в съществуваща комутационна система.
Как трябва да изберете правилния CT?
За инженери, електрически изпълнители, производители на разпределителни уреди и екипи за закупуване изборът на продукти трябва да се основава на цялостното електрическо приложение, а не само на номиналното напрежение.
- Потвърдете системното напрежение.Проверете дали CT е подходящ за действителната мрежа със средно напрежение, като например 10KV приложение.
- Определете първичния ток.Изберете номинален първичен ток, който съответства на очакваните работни и системни условия.
- Изберете вторичния ток.Проверете дали измервателните уреди надолу по веригата и защитните релета изискват 1A или 5A вторичен ток.
- Определете изискването за точност.Веригите за измерване и защита може да изискват различни класове на точност.
- Проверете вторичното натоварване.Номиналната мощност трябва да е съвместима със свързаната вторична верига.
- Проверете изискванията за изолация.Уверете се, че нивото на изолация съответства на електрическата система и проекта.
- Проверете условията на механичен монтаж.Монтажните отвори, позицията на терминала, наличното пространство в шкафа и заземяването трябва да бъдат прегледани.
За персонализирани проекти предоставянето на доставчика на системно напрежение, първичен ток, вторичен ток, клас на точност, номинално натоварване, инсталационна среда и предвидено приложение може значително да подобри избора на модел и техническата комуникация.
Често задавани въпроси
Каква е основната функция на 10KV вътрешен токов трансформатор?
Основната му функция е да трансформира висок първичен ток в стандартизиран по-нисък вторичен ток за измерване, енергиен мониторинг и релейна защита в електрически системи със средно напрежение.
Какви опции за вторичен ток са налични?
Спецификацията LZZBJ9-10 поддържа опции за номинален вторичен ток от 1A и 5A. Подходящата опция трябва да съответства на свързаното измервателно или защитно оборудване.
Какъв диапазон на първичен ток може да бъде конфигуриран?
Изброените конфигурации покриват първичен ток от 5A до 2500A. Точната конфигурация трябва да бъде избрана според електрическите изисквания на проекта.
Може ли този CT да се използва както за измерване, така и за защита?
да Продуктът поддържа различни комбинации от класове на точност за приложения за измерване и защита. Необходимата конфигурация трябва да се определи от защитната схема и изискванията за измерване.
Защо се използва епоксидна смола в CT структурата?
Епоксидната смола осигурява електрическа изолация и механично капсулиране. В напълно затворена структура, той също така помага за защита на вътрешните компоненти и поддържа стабилна работа в среда на закрито разпределително устройство.
Къде може да се монтира този тип токов трансформатор?
Типичните приложения включват разпределителни уреди за закрито, електроразпределителни шкафове, компактни подстанции, промишлени енергийни системи, системи за управление на енергията и оборудване за автоматизация на разпределението.
Говорете с Anqiang Power за персонализирано решение
При избора на токов трансформатор за средно напрежение е от съществено значение правилната комбинация от първичен ток, вторичен ток, клас на точност, номинална мощност, ниво на изолация и инсталационна структура. LZZBJ9-10 предоставя множество опции за конфигурация за вътрешни 10KV и под захранващи системи, което го прави подходящ за приложения за измерване и защита в различни разпределителни среди. Ако планирате нов проект за разпределителна уредба, надграждане на съществуващ разпределителен шкаф или имате нужда от CT, конфигуриран около специфични електрически параметри, научете повече за 10KV вътрешен токов трансформатор исвържете се с насс вашите технически изисквания за подходящо решение от Anqiang Power.
