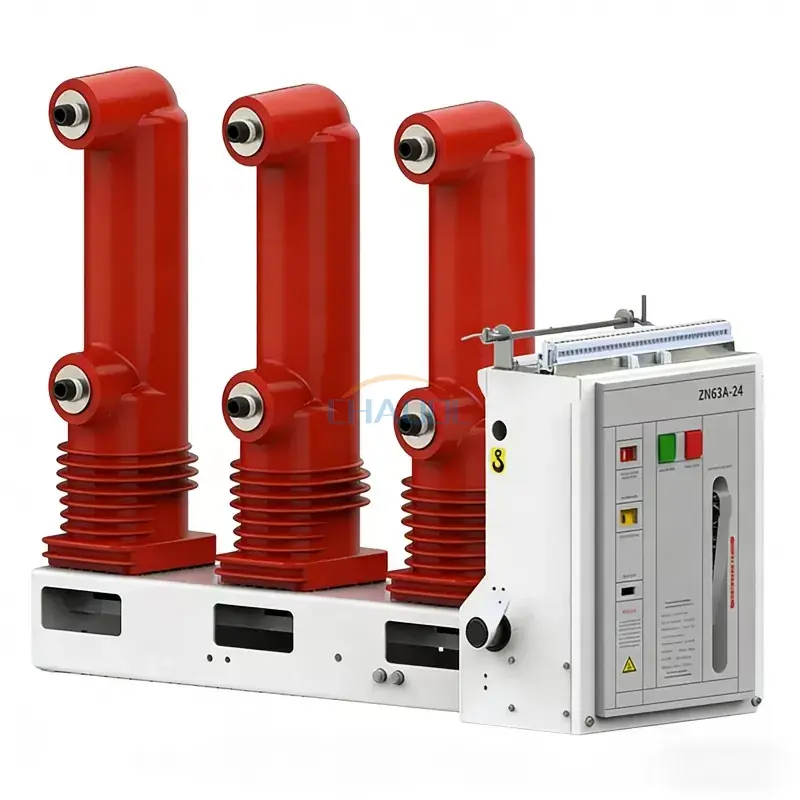

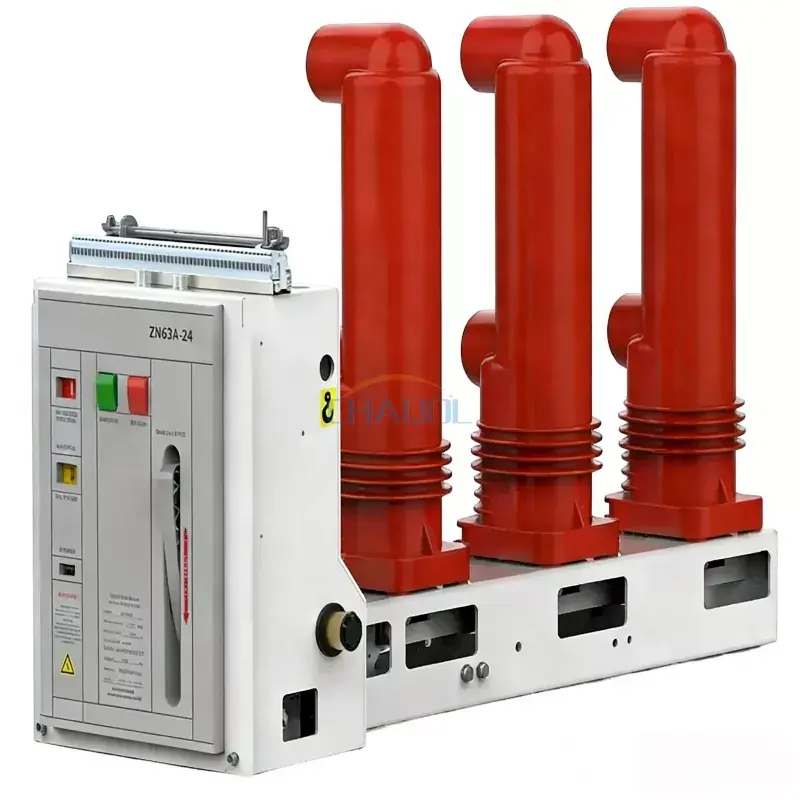

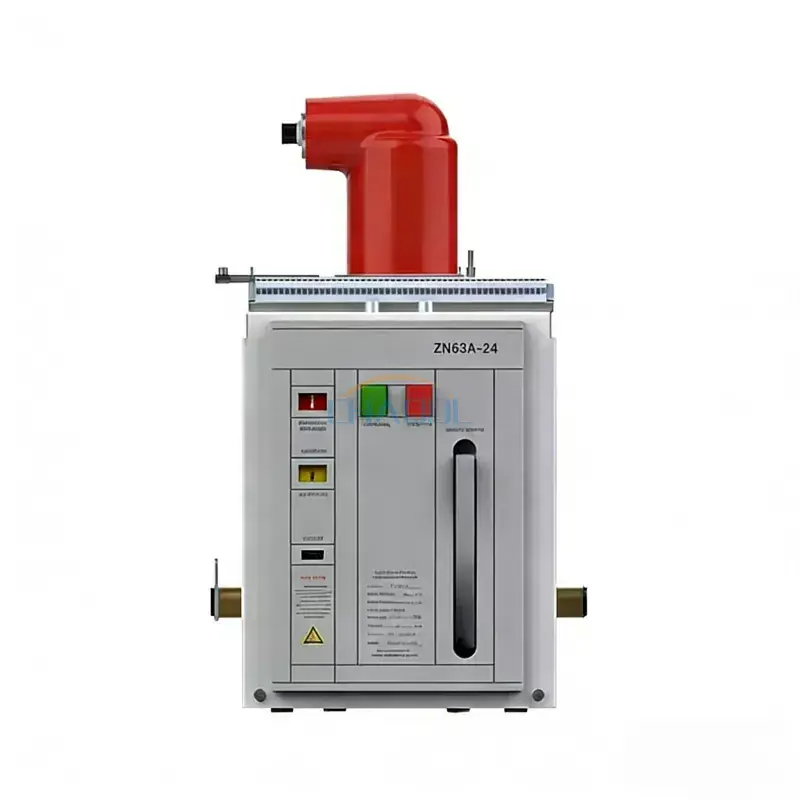

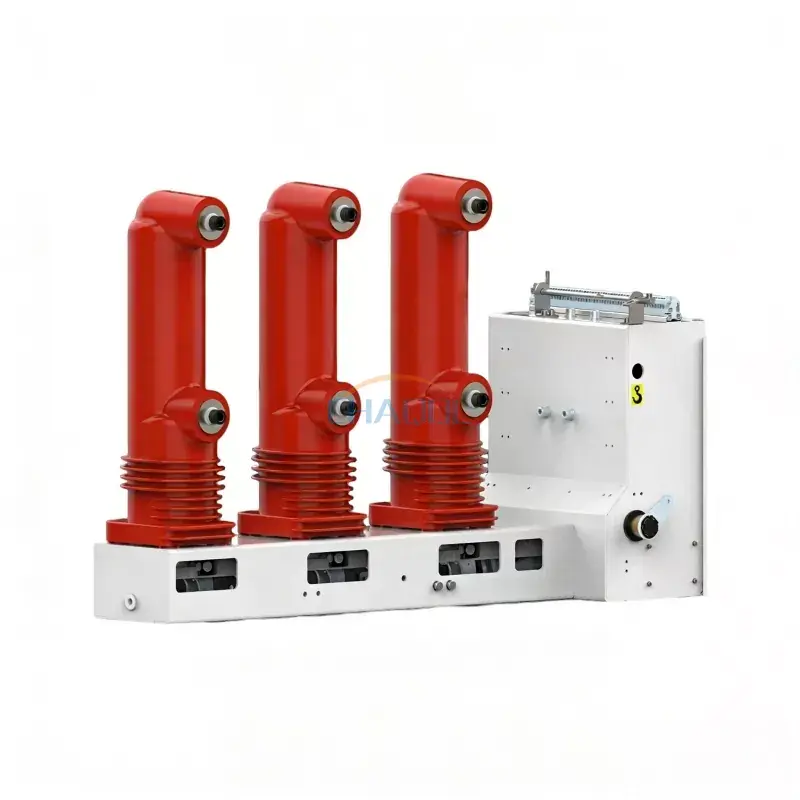

24kV странично монтиран вакуумен прекъсвач

Продуктовият модел на 24KV странично монтиран вакуумен прекъсвач е ZN63A (VS1)-24. Използва се в трифазни AC 50Hz захранващи системи с номинално напрежение 24kV. Основната му характеристика е интегрираният дизайн на работния механизъм и тялото на прекъсвача. Може да се монтира неподвижно или да се използва като подвижна единица с механизъм за количка. Може да се прилага при различни видове товари и чести работни случаи и може да се използва за защита и контрол на електрическо оборудване в промишлени и минни предприятия, електроцентрали и подстанции и е особено подходящ за металургичната, химическата и въгледобивната промишленост.

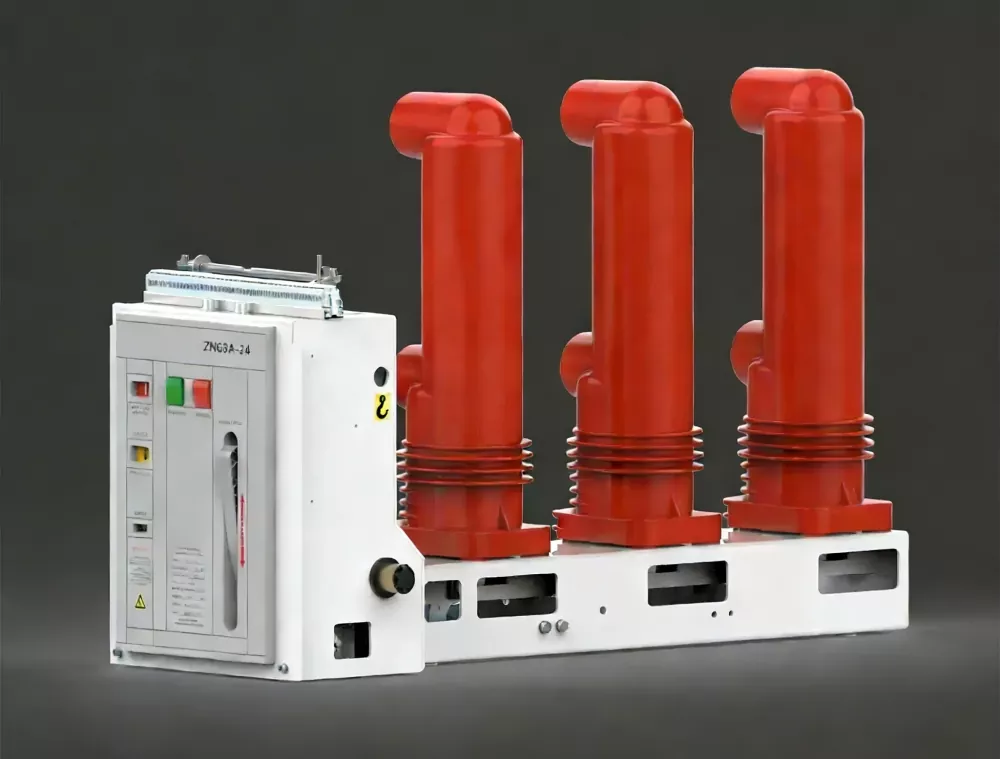

Диаграма на външния вид

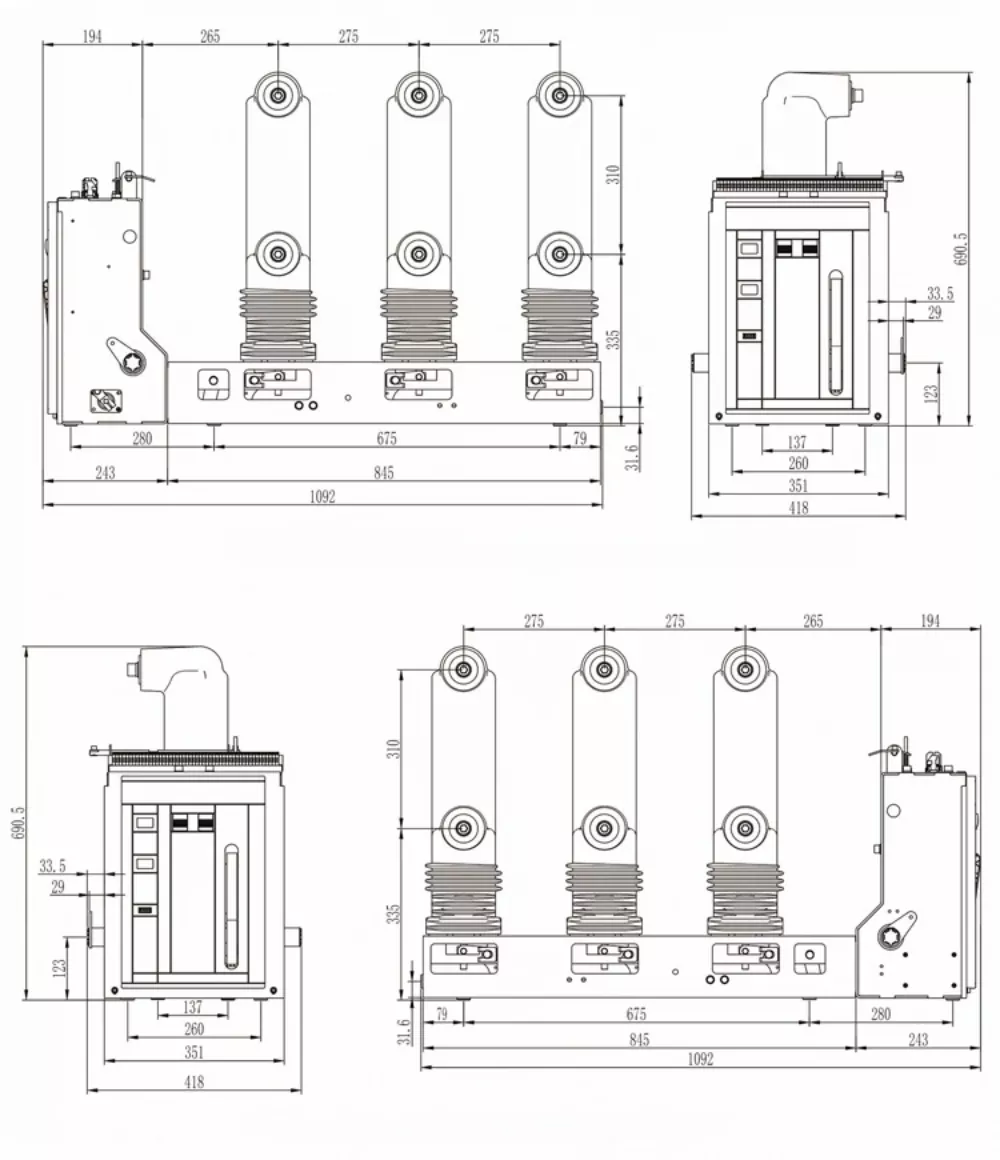

Диаграма на размерите

Технически параметри

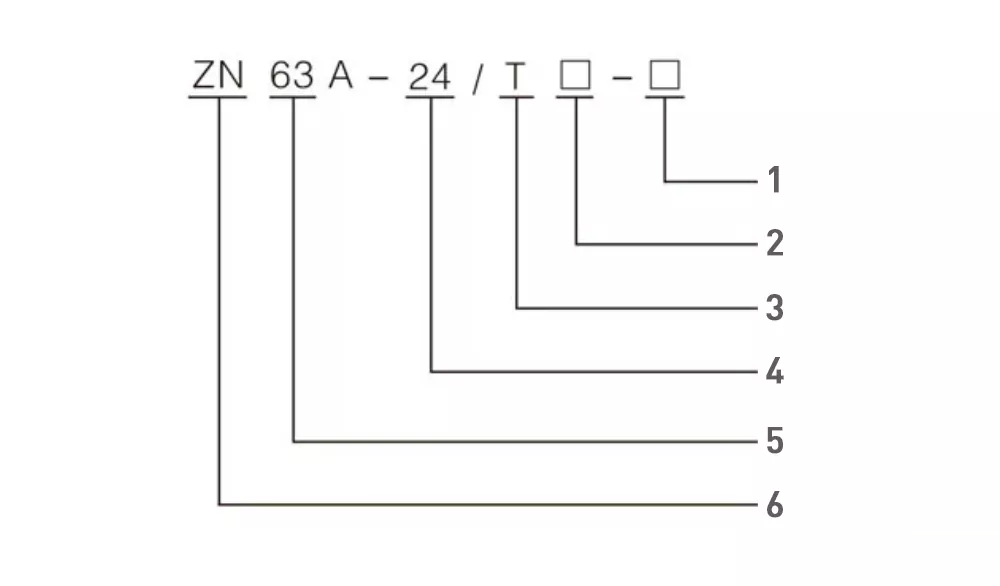

1—Номинален ток на прекъсване на късо съединение (KA)

2—Номинален ток (A)

3—Механизъм за изхвърляне

4—Номинално напрежение (KV)

5—Номер на проекта

6—Вътрешен вакуумен прекъсвач

Структурни характеристики

1. 24kV странично монтиран вакуумен прекъсвач използва централно запечатан керамичен или стъклен вакуумен прекъсвач, включващ контактен материал от мед-хром и контактна структура с надлъжно магнитно поле във формата на чаша, което води до ниска степен на електрическо износване, дълъг електрически живот, високо контактно издръжливо напрежение, стабилна диелектрична изолационна якост, бърза скорост на възстановяване на дъгата, нисък ток ниво на рязане и силен капацитет на разбиване.

2. Приема хоризонтално разположен оперативен механизъм за пружинно съхранение на енергия с функции за ръчно и електрическо съхранение на енергия.

3. Използва трифазна стълбова структура. Трифазните стълбове и токовите трансформатори използват внесена външна твърда изолация от епоксидна смола или вътрешна епоксидна смола, покрита с твърда изолация от силиконов каучук, характеризираща се с устойчивост на високи и ниски температури, UV радиация и стареене, както и добра устойчивост на влага и кондензация.

Работна среда

1. Температура на околния въздух: -15 ℃ до 40 ℃

2. Надморска височина: Не повече от 1000 m (Ако се изисква по-голяма надморска височина, номиналното ниво на изолация трябва да се увеличи съответно).

3. Сеизмичен интензитет: Не повече от 8 градуса.

4. Относителна влажност: Среднодневна стойност не надвишава 95%, средно месечна стойност не надвишава 90%.

5. 24kV странично монтиран вакуумен прекъсвач е подходящ за места без опасност от пожар, експлозия, силно замърсяване, химическа корозия и силни вибрации.
